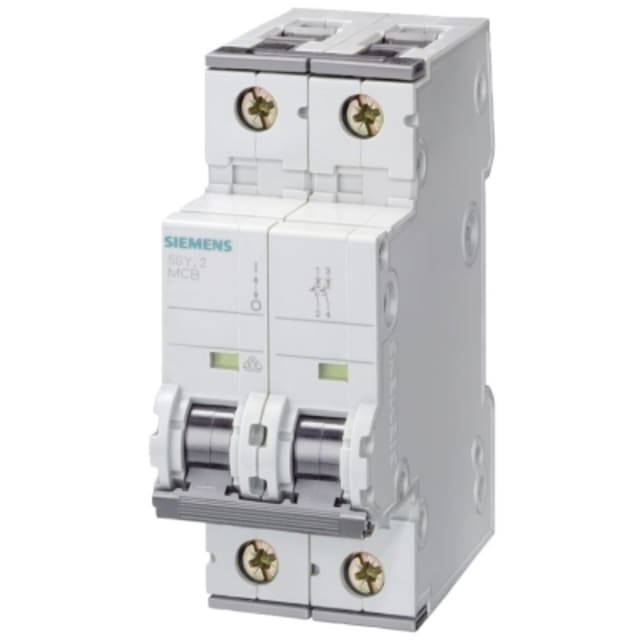

Disjoncteur bipolaire 25A 10kA courbe C 5SY42257

Disjoncteur bipolaire 25A courbe C pour la protection des circuits en 230/400 V

Ce disjoncteur bipolaire 25A courbe C est conçu pour assurer la protection magnéto-thermique de deux pôles dans les tableaux électriques. Son calibre de 25 A le destine aux circuits nécessitant une protection adaptée aux intensités soutenues, tandis que sa courbe C convient particulièrement aux usages courants avec appels de courant modérés au démarrage. En version 2P, il protège les deux pôles et s’intègre proprement dans les ensembles modulaires de distribution.

Pouvoir de coupure 10 kA pour les environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit impose une protection sérieuse. Il constitue un choix pertinent pour les tableaux où l’on recherche un appareil capable de tenir un niveau de coupure élevé, tout en conservant un encombrement compact de 2 modules. Pour les données de coupure selon IEC 60947-2, la valeur Icu atteint 20 kA à 230 V et à 400 V.

Courbe C : un bon équilibre entre protection et tenue aux appels de courant

La courbe de déclenchement C est adaptée à de nombreux circuits d’alimentation de matériels et d’équipements présentant un courant d’appel modéré. Elle permet de limiter les déclenchements intempestifs au démarrage tout en maintenant une protection efficace contre les surcharges et les courts-circuits. C’est un profil de déclenchement particulièrement recherché pour des usages techniques polyvalents en distribution modulaire.

Format 2 modules pratique pour l’intégration dans un coffret

Ce modèle bipolaire occupe une largeur de 2 unités de division, ce qui facilite son implantation dans les coffrets et tableaux de répartition. Sa profondeur totale de 70 mm permet une intégration cohérente dans les enveloppes modulaires prévues pour l’appareillage sur rail. Le format 2P apporte une coupure simultanée des deux pôles protégés, avec une lecture simple et immédiate de la fonction de protection au sein du tableau.

Raccordement souple pour conducteurs rigides et souples

Le disjoncteur accepte des sections de conducteurs monofilares et multifilaires de 0,75 à 35 mm², ce qui apporte une grande latitude au moment du câblage. Cette plage de raccordement permet de couvrir aussi bien des besoins standards que des intégrations plus techniques selon la section des départs à protéger. L’absence de neutre dédié à connecter évite toute confusion pour les montages correspondant à cette configuration bipolaire protégée.

Caractéristiques électriques utiles pour la coordination du tableau

Ce disjoncteur fonctionne en tension AC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut. Sa catégorie de surtension 3 et son degré de pollution 3 en font un appareil cohérent pour les ensembles de distribution modulaire nécessitant des caractéristiques électriques bien définies.

Protection modulaire pensée pour une utilisation technique continue

Avec un indice de protection IP20 une fois installé dans son environnement de tableau, ce disjoncteur s’intègre dans une logique de protection et de distribution électrique structurée. Il peut recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation à certaines configurations de tableau. Sa plage de température de fonctionnement étendue de -40 à 70 °C constitue un atout pour les environnements techniques où les conditions d’exploitation peuvent varier sensiblement.

Un choix pertinent pour tableau électrique en disjoncteur bipolaire 25A 10kA

Ce disjoncteur bipolaire 25A 10kA courbe C répond aux attentes des professionnels et acheteurs avertis recherchant un appareil modulaire clair à identifier, dimensionné pour la protection de deux pôles et adapté aux tableaux de distribution électrique. Son association entre calibre 25 A, courbe C, pouvoir de coupure 10 kA, format 2 modules et raccordement jusqu’à 35 mm² en fait une solution précise pour composer ou compléter un tableau avec une protection cohérente et technique.
