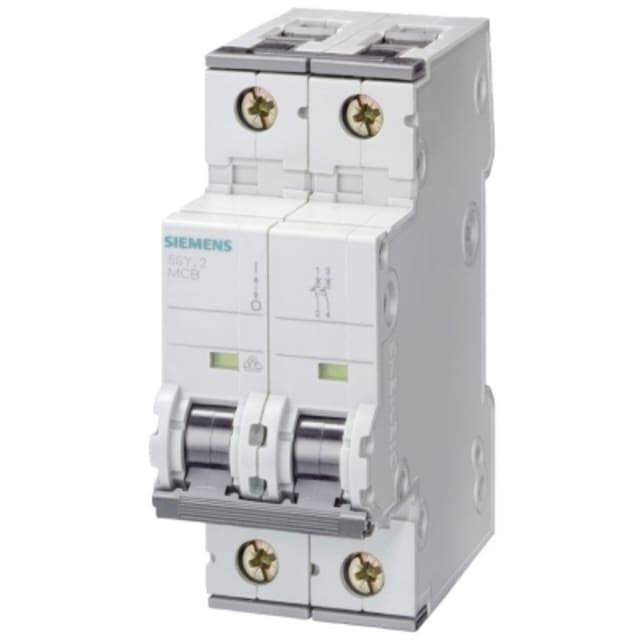

Disjoncteur bipolaire 20A 10kA courbe C 5SY42207

Disjoncteur bipolaire 20A courbe C pour la protection des circuits en 230/400 V

Ce disjoncteur bipolaire 20A 10kA courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits sur deux pôles protégés. Son calibre 20 A convient aux lignes nécessitant une protection modulaire précise et stable dans un tableau électrique. La courbe C le rend particulièrement adaptée aux circuits présentant des appels de courant modérés au démarrage, ce qui en fait un choix pertinent pour de nombreuses applications tertiaires, techniques et résidentielles.

Pouvoir de coupure 10 kA pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où un niveau de coupure élevé est recherché. Il constitue une solution adaptée lorsque le tableau doit intégrer des protections capables de supporter des contraintes de court-circuit plus importantes qu’un appareillage standard. Cette configuration apporte un vrai intérêt sur les distributions électriques où le niveau de défaut présumé impose une protection renforcée.

Format 2 modules avec conception bipolaire protégée

Ce modèle 2P protège bien les deux pôles et occupe une largeur de 2 unités de division, ce qui facilite son intégration dans les coffrets et tableaux modulaires. Sa profondeur totale de 70 mm doit être prise en compte pour valider l’encombrement dans l’enveloppe, notamment lors d’un remplacement ou d’une extension de tableau. L’absence de neutre à connexion dédiée confirme qu’il s’agit d’un véritable disjoncteur bipolaire avec deux pôles protégés, et non d’une version 1P+N.

Courbe C adaptée aux usages courants avec appel de courant modéré

La courbe de déclenchement C permet de protéger efficacement des départs pouvant générer un courant d’appel temporaire sans nécessiter une courbe plus tolérante. Elle convient bien aux circuits d’alimentation classiques, à certains équipements électrotechniques et à des usages où l’on recherche un bon équilibre entre sensibilité de protection et tenue au démarrage. Ce positionnement en fait un disjoncteur bipolaire 20A polyvalent pour une distribution électrique proprement dimensionnée.

Raccordement pratique et compatibilité avec conducteurs jusqu’à 35 mm²

Le raccordement accepte aussi bien les conducteurs monofilaires que multifilaires de 0,75 à 35 mm², ce qui offre une grande souplesse en chantier comme en rénovation de tableau. Cette plage de section permet de l’intégrer sur différents types de départs, tout en conservant une cohérence avec les contraintes d’installation et de câblage. La possibilité d’ajouter des dispositifs supplémentaires apporte également de la flexibilité pour faire évoluer l’appareillage en fonction des besoins du tableau.

Caractéristiques électriques utiles pour une intégration sécurisée

Ce disjoncteur fonctionne en tension AC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3, son degré de pollution 3 et sa classe de limitation énergétique 3 sont des éléments importants pour l’intégration dans des ensembles modulaires exigeants. Il présente aussi un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et à 400 V, ce qui renforce son intérêt dans des configurations techniques où les performances de l’appareillage sont un critère de sélection central.

Un choix pertinent pour la protection modulaire de départs bipolaires

Ce disjoncteur bipolaire 20A 10kA courbe C s’adresse aux professionnels et aux acheteurs avertis qui recherchent un appareil modulaire clairement dimensionné, avec deux pôles protégés, un format compact et un niveau de coupure élevé. Son indice de protection IP20, sa fréquence 50 Hz et sa plage de température de fonctionnement de -40 à 70 °C complètent un profil technique cohérent pour équiper un tableau de protection et de distribution électrique avec une référence bien adaptée aux besoins de coupure et de protection sur circuits bipolaires.
