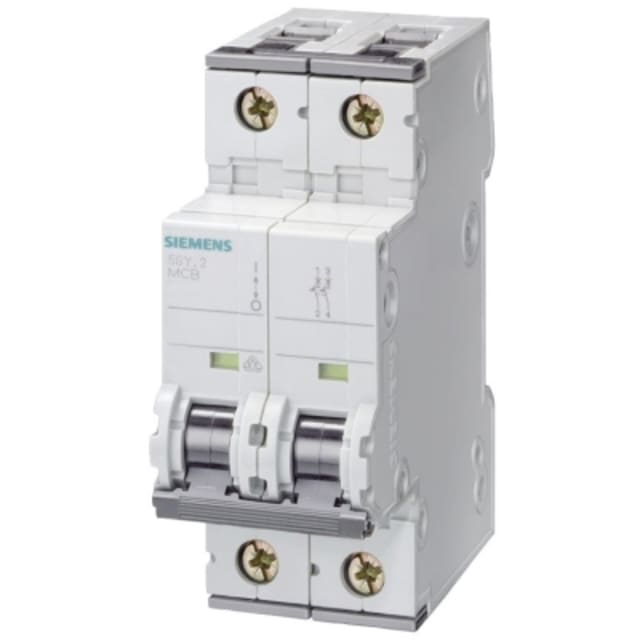

Disjoncteur bipolaire 16A 10kA courbe C 5SY42167

Disjoncteur bipolaire 16A courbe C pour la protection des circuits en tableau

Ce disjoncteur bipolaire 16A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits dans les tableaux de distribution. En version 2 pôles protégés, il coupe simultanément les deux conducteurs actifs du circuit. Son calibre 16 A convient aux départs nécessitant une protection nette et cohérente, avec une courbe C particulièrement adaptée aux usages courants présentant un courant d’appel modéré.

Pouvoir de coupure 10 kA pour les installations exigeantes

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des environnements où le niveau de court-circuit présumé impose une protection renforcée. Cette capacité élevée permet de l’intégrer dans des tableaux où la tenue aux défauts doit être sérieusement prise en compte, tout en conservant un format modulaire compact de 2 unités.

Courbe C 16A : un choix adapté aux circuits à courant d’appel modéré

La courbe de déclenchement C permet de protéger efficacement les circuits alimentant des charges usuelles susceptibles de générer un appel de courant au démarrage, comme certains équipements d’éclairage, petits moteurs ou usages techniques standards. Le calibre nominal de 16 A offre un bon équilibre entre continuité d’exploitation et niveau de protection, avec un comportement approprié pour de nombreux départs divisionnaires.

Format bipolaire compact pour intégration simple en coffret

Ce modèle occupe 2 modules et présente une profondeur totale de 70 mm, ce qui facilite son implantation dans la majorité des coffrets et tableaux modulaires compatibles. Sa configuration bipolaire sans neutre à connexion dédiée correspond aux architectures où les deux pôles doivent être protégés. Cette exécution permet une lecture claire du schéma de protection et une intégration propre dans les ensembles de distribution électrique.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le disjoncteur accepte aussi bien les conducteurs monofilaires que multifilaires, avec une plage de raccordement de 0,75 à 35 mm². Cette amplitude apporte une vraie souplesse en chantier comme en rénovation, que l’installation soit réalisée en câblage rigide classique ou en conducteurs souples correctement préparés. Pour l’installateur, cela simplifie l’adaptation aux sections réellement présentes dans le tableau.

Caractéristiques électriques utiles pour la tenue de l’installation

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques d’un défaut en aval. Il présente également un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, ce qui complète son positionnement sur des applications modulaires techniques.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Ce disjoncteur 2P 16A 10kA bénéficie d’un indice de protection IP20, d’une catégorie de surtension 3 et d’un degré de pollution 3. Sa plage de température de fonctionnement de -40 à 70 °C permet d’envisager son utilisation dans des environnements d’exploitation variés, sous réserve du respect des règles de pose et de dimensionnement du tableau. Des dispositifs supplémentaires peuvent en outre être associés, ce qui facilite l’évolution du coffret selon les besoins de signalisation ou d’auxiliaires.
