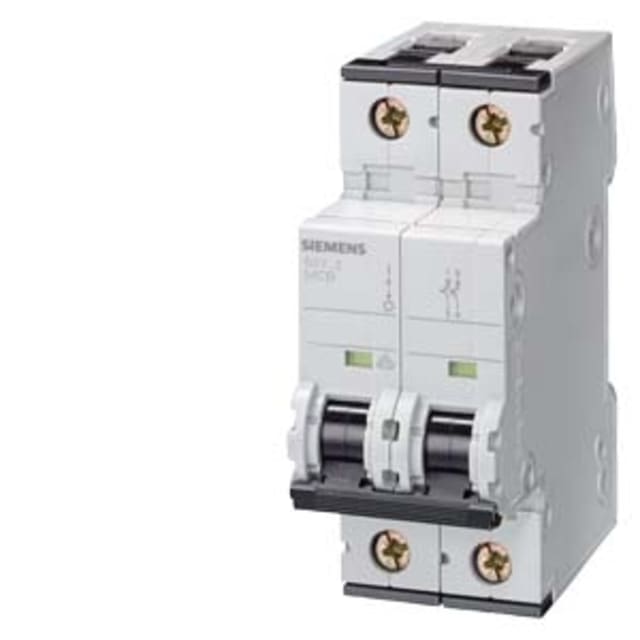

Disjoncteur bipolaire 32A 4,5kA courbe C 5SY32327

Disjoncteur bipolaire 32A courbe C pour la protection des circuits en tableau

Ce disjoncteur bipolaire 32A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations modulaires. Son format 2 pôles permet de couper simultanément deux conducteurs, avec une intégration simple dans un tableau électrique sur rail DIN. Avec son calibre de 32 A et sa tension assignée de 400 V AC, il répond aux besoins des circuits nécessitant une protection modulaire claire, compacte et adaptée aux usages courants en distribution électrique.

Pouvoir de coupure 4,5 kA et déclenchement courbe C

Le pouvoir de coupure de 4,5 kA permet à ce disjoncteur modulaire d’interrompre un défaut de court-circuit dans sa plage prévue d’utilisation. La courbe C est particulièrement adaptée aux circuits présentant un courant d’appel modéré au démarrage, ce qui la rend pertinente pour de nombreux équipements et départs courants. Ce profil de déclenchement aide à éviter les déclenchements intempestifs tout en maintenant une protection efficace du circuit.

Format 2 modules pour une intégration propre dans le tableau

Avec une largeur de 36 mm, soit 2 modules, ce disjoncteur bipolaire s’intègre facilement dans les coffrets et tableaux de répartition modulaires. Sa hauteur de 90 mm et sa profondeur de 76 mm, avec une profondeur d’encastrement de 70 mm, facilitent le repérage de l’encombrement au moment de la conception ou du remplacement d’un appareillage existant. C’est un choix pratique lorsque l’optimisation de l’espace dans le tableau est importante.

Connexion compatible avec plusieurs sections de conducteurs

Ce modèle accepte des conducteurs rigides de 0,75 à 35 mm² ainsi que des conducteurs souples de 0,75 à 35 mm². Pour les conducteurs souples avec embout, la plage admissible va de 0,75 à 25 mm². Cette polyvalence de raccordement facilite l’adaptation aux différentes configurations de câblage rencontrées en tableau électrique, aussi bien en neuf qu’en maintenance, tout en laissant une marge confortable pour des sections courantes en distribution.

Montage rail DIN et pose sans contrainte d’orientation

Le montage sur rail DIN simplifie la mise en œuvre et le remplacement du disjoncteur dans les enveloppes modulaires standards. Sa position de montage indifférente apporte davantage de souplesse lors de l’implantation dans le coffret, notamment lorsque la disposition interne est contrainte par d’autres protections ou appareillages. Cette conception rend l’installation plus fluide pour le professionnel comme pour les opérations de rénovation ciblées.

Serrage maîtrisé pour un raccordement soigné

Le couple de serrage recommandé de 2,5 à 3,5 N·m permet de viser un raccordement stable et conforme aux bonnes pratiques de câblage. Ce point est important pour conserver une connexion électrique correcte et limiter les risques liés à un serrage insuffisant ou excessif. Associé à ses capacités d’accueil en section de conducteurs, ce disjoncteur 2P 32A s’inscrit dans une logique d’installation nette, lisible et techniquement cohérente.

Un disjoncteur modulaire adapté aux besoins de remplacement ou d’équipement

Ce disjoncteur bipolaire 32A 4,5 kA courbe C convient aussi bien pour compléter un tableau que pour remplacer un appareil de mêmes caractéristiques. Son poids contenu de 153 g, son format modulaire standard et ses caractéristiques clairement définies en font une solution adaptée aux besoins de protection électrique en environnement résidentiel, tertiaire léger ou applicatif, dès lors que le calibre, la courbe et le pouvoir de coupure correspondent aux exigences du circuit à protéger.
