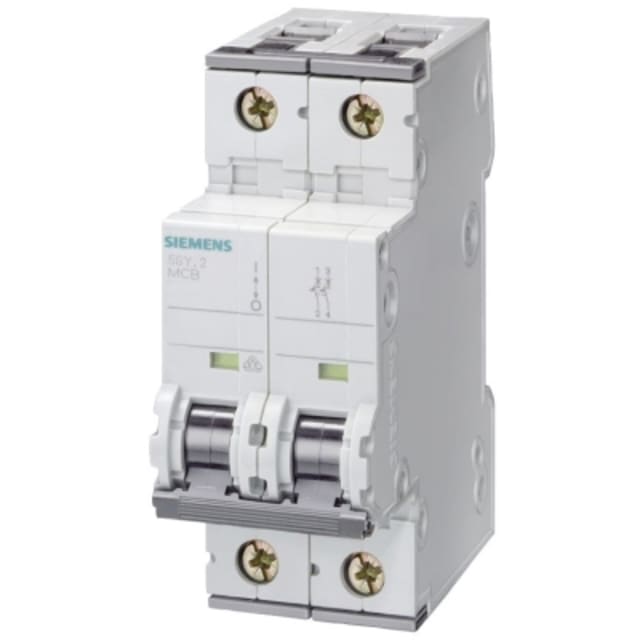

Disjoncteur bipolaire 4A 6kA courbe C 5SY62047

Disjoncteur bipolaire 4A courbe C pour la protection des circuits

Ce disjoncteur bipolaire 4A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. En version 2P avec deux pôles protégés, il convient aux applications où la coupure simultanée des deux conducteurs est recherchée. Son calibre 4 A le destine en particulier aux départs de faible intensité, avec une réponse adaptée aux usages courants grâce à sa courbe de déclenchement C.

Pouvoir de coupure 6 kA pour les tableaux modulaires

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898, ce disjoncteur modulaire trouve sa place dans les tableaux de distribution nécessitant une protection compacte et cohérente avec les installations basse tension. Il dispose également d’un pouvoir de coupure de 30 kA selon IEC 60947-2, un point important pour les environnements techniques où la coordination des protections doit être prise en compte avec précision.

Configuration bipolaire 2 modules pratique à intégrer

Sa conception bipolaire en largeur 2 modules facilite l’intégration dans un coffret ou une armoire modulaire. Avec une profondeur totale de 70 mm, il s’installe proprement dans les ensembles de distribution courants tout en conservant un encombrement maîtrisé. Cette configuration permet de protéger deux pôles dans un format lisible et rationnel pour le câblage du tableau.

Courbe C adaptée aux circuits avec appels de courant modérés

La courbe C est particulièrement indiquée pour les circuits présentant un courant d’appel modéré au démarrage. Elle permet d’éviter des déclenchements intempestifs sur certains équipements tout en maintenant une protection efficace contre les défauts. Ce positionnement en fait un choix pertinent pour de nombreuses applications tertiaires et résidentielles dès lors que le calibre 4 A correspond au besoin du départ concerné.

Raccordement souple ou rigide avec plage de section étendue

Ce modèle accepte aussi bien les conducteurs monofilares que multifilaires de 0,75 à 35 mm², ce qui apporte de la souplesse au moment du câblage et de la rénovation de tableau. Cette plage de raccordement permet de s’adapter à des configurations variées, qu’il s’agisse de départs de petite section ou d’une intégration dans une distribution plus structurée. Le neutre n’est pas prévu en connexion dédiée, ce qui doit être vérifié selon l’architecture du circuit à protéger.

Caractéristiques électriques adaptées aux environnements courants

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 le rendent adapté aux conditions d’utilisation rencontrées dans de nombreux tableaux de distribution. Sa classe de limitation d’énergie 3 contribue également à limiter l’énergie laissée passer en cas de défaut.

Utilisation en tableau avec possibilités d’extension

Ce disjoncteur est compatible avec l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution d’un tableau selon les besoins d’exploitation ou de signalisation. Son indice de protection IP20 correspond à un usage en enveloppe, et sa plage de fonctionnement de -25 à +55 °C autorise son emploi dans des environnements techniques variés. Pour un achat sûr et cohérent, il constitue une solution adaptée lorsque l’on recherche un disjoncteur bipolaire 4A 6kA courbe C au format modulaire pour la protection et la distribution électrique.
