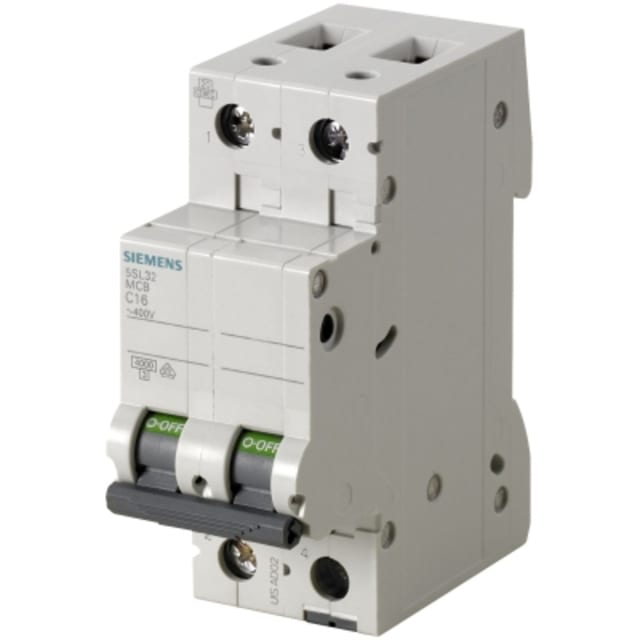

Disjoncteur modulaire 2 pôles courbe C 16A 5SL32167

Disjoncteur modulaire bipolaire courbe C 16 A pour la protection des circuits

Ce disjoncteur modulaire 2 pôles courbe C 16 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format bipolaire permet de couper simultanément deux pôles, ce qui convient aux installations nécessitant une protection complète sur les deux conducteurs actifs. Avec sa tension de dimensionnement de 400 V en courant alternatif et son calibre 16 A, il répond aux besoins courants en distribution électrique modulaire.

Courbe C adaptée aux usages électriques les plus fréquents

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des appels de courant modérés au démarrage. Elle convient ainsi à de nombreux usages en environnement résidentiel, tertiaire ou technique, notamment pour des lignes alimentant des équipements standards, des circuits prises ou certains récepteurs avec pointes de courant limitées. Ce positionnement en fait un disjoncteur modulaire polyvalent pour une protection cohérente et bien dimensionnée.

Pouvoir de coupure 4,5 kA et limitation d’énergie de classe 3

Avec un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un Icu de 4,5 kA selon IEC 60947-2, ce modèle est prévu pour interrompre efficacement un défaut dans son domaine d’application. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets thermiques et dynamiques en cas de court-circuit, ce qui constitue un point important pour la protection de la ligne et la bonne tenue de l’appareillage associé.

Format 2 modules pour intégration simple dans le tableau

Sa largeur de 2 unités de division facilite l’intégration sur rail dans les coffrets et tableaux modulaires. Sa profondeur totale de 70 mm aide à conserver une implantation propre dans les enveloppes usuelles, tout en laissant une lecture claire de l’appareillage. Ce format compact bipolaire permet d’optimiser l’espace disponible sans compromettre la lisibilité ni l’accessibilité lors du câblage et des interventions.

Raccordement souple ou rigide jusqu’à 25 mm²

Ce disjoncteur accepte aussi bien les conducteurs monofilaire que multifilaire, avec des sections raccordables de 0,75 à 25 mm². Cette plage de raccordement offre une vraie souplesse de mise en œuvre, que ce soit pour des circuits terminaux, des départs spécifiques ou des configurations de tableau nécessitant des sections variées. L’installateur bénéficie ainsi d’un appareillage compatible avec de nombreuses pratiques de câblage en distribution modulaire.

Conçu pour un usage en environnement électrique intérieur

Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une armoire adaptée. Il fonctionne en courant alternatif 50 Hz, avec une catégorie de surtension 3 et un degré de pollution 2, des caractéristiques cohérentes avec une utilisation dans des ensembles de distribution basse tension. Sa plage de température de service de -25 à 45 °C permet également une exploitation dans des conditions d’environnement techniques courantes.

Solution évolutive pour tableaux avec accessoires complémentaires

Ce modèle est compatible avec l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation ou de maintenance. Pour l’acheteur professionnel comme pour l’installateur exigeant, c’est un avantage concret : il devient possible d’adapter la protection à l’organisation du tableau et aux contraintes du chantier, tout en conservant une base modulaire claire, compacte et facile à intégrer dans une distribution électrique structurée.
