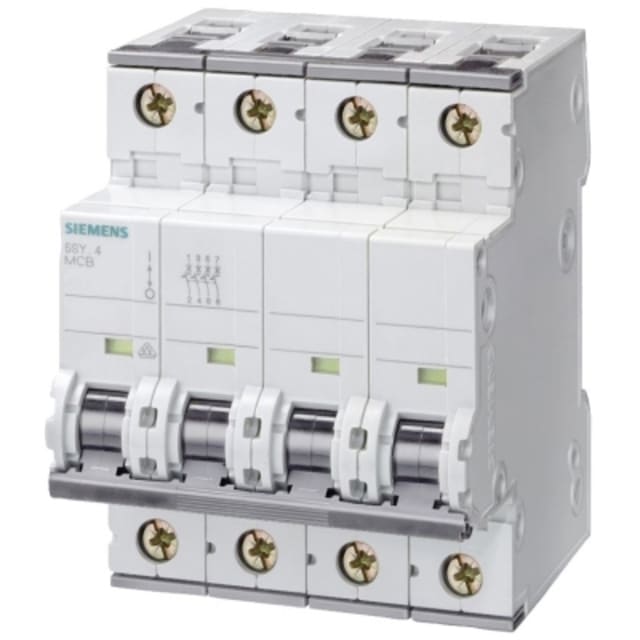

Disjoncteur tétrapolaire 25A 6kA courbe C 5SY64257

Disjoncteur tétrapolaire 25A conçu pour la protection des départs triphasés

Ce disjoncteur tétrapolaire 25A courbe C est destiné à la protection des circuits contre les surcharges et les courts-circuits sur des installations AC jusqu’à 400 V. Sa configuration 4 pôles avec 4 pôles protégés convient aux départs triphasés sans neutre raccordé, dans les tableaux de distribution où une coupure simultanée des conducteurs est recherchée. Son format modulaire facilite son intégration dans les coffrets et armoires de distribution.

Courbe C 25A adaptée aux usages courants en distribution électrique

Avec un calibre nominal de 25 A et une courbe de déclenchement C, ce disjoncteur modulaire répond aux besoins des circuits alimentant des charges usuelles présentant un courant d’appel modéré. Il convient particulièrement aux applications de distribution en environnement résidentiel, tertiaire ou technique, lorsque l’on souhaite une protection cohérente avec des usages classiques de lignes, d’équipements ou de départs triphasés.

Pouvoir de coupure 6 kA et tenue renforcée pour une protection modulaire maîtrisée

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898, à 230 V comme à 400 V, ce qui le rend adapté à de nombreuses configurations de tableaux modulaires. Sa tenue annoncée jusqu’à 15 kA selon IEC 60947-2, ainsi que sa classe de limitation énergétique 3, participent à une meilleure maîtrise des effets d’un défaut et à une protection efficace des circuits en aval.

Format 4 modules avec profondeur de 70 mm pour une intégration simple au tableau

Sa largeur de 4 unités de division correspond à un véritable encombrement tétrapolaire, ce qui simplifie le repérage et l’implantation dans un tableau électrique. Avec une profondeur totale de 70 mm, ce disjoncteur s’intègre dans les enveloppes prévues pour l’appareillage modulaire standard. Il constitue une solution pratique pour structurer des protections claires et homogènes sur rail DIN.

Raccordement souple ou rigide jusqu’à 35 mm²

Le raccordement accepte aussi bien des conducteurs monofilares que multifilaires, de 0,75 à 35 mm². Cette plage de section apporte une bonne souplesse au moment du câblage, aussi bien pour des départs de puissance modérée que pour des liaisons de distribution nécessitant une section plus importante. Cela permet d’adapter le montage aux contraintes réelles du tableau sans multiplier les références.

Caractéristiques électriques adaptées aux environnements techniques courants

Ce disjoncteur fonctionne en courant alternatif 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 le destinent aux environnements techniques courants de distribution électrique. Son indice de protection IP20 correspond à un usage en tableau, où la protection des personnes et l’accessibilité de l’appareillage doivent rester compatibles avec une installation modulaire standard.

Utilisation en conditions variées et compatibilité avec accessoires additionnels

Prévu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce disjoncteur peut être mis en œuvre dans des contextes d’exploitation étendus, sous réserve d’un montage conforme dans une enveloppe adaptée. Il peut en outre recevoir des dispositifs supplémentaires, un point important pour les intégrateurs et tableautiers souhaitant faire évoluer la fonction de protection ou enrichir le tableau avec des auxiliaires compatibles.
