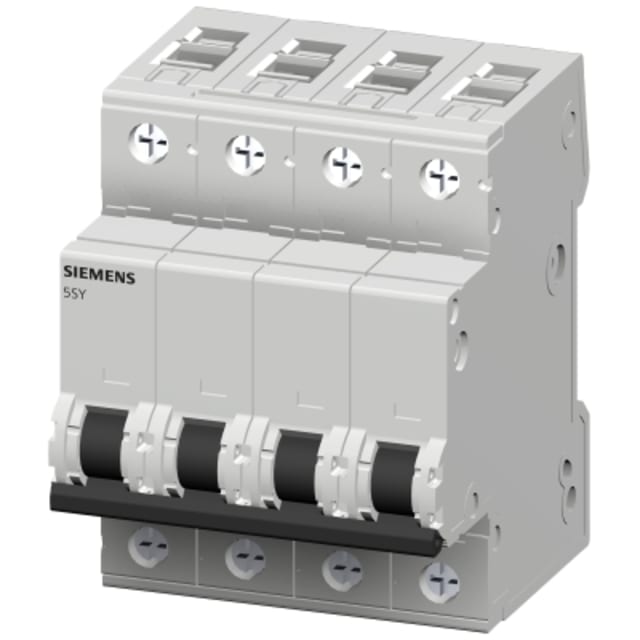

Disjoncteur tétrapolaire 25A 10kA courbe C 5SY44257

Disjoncteur tétrapolaire 25A courbe C pour protection des circuits triphasés

Ce disjoncteur tétrapolaire 25A courbe C est conçu pour la protection des départs triphasés avec quatre pôles protégés. Son calibre 25 A permet de sécuriser des circuits de distribution ou d’alimentation nécessitant une coupure simultanée sur l’ensemble des conducteurs actifs. La courbe C convient particulièrement aux usages courants en installation électrique où un appel de courant modéré peut apparaître au démarrage, comme sur certains équipements techniques, petits moteurs ou lignes d’alimentation générales.

Pouvoir de coupure 10 kA adapté aux tableaux de distribution exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des tableaux nécessitant une protection robuste contre les surintensités et courts-circuits. Il affiche également un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, ce qui en fait une solution pertinente pour les environnements tertiaires, techniques ou industriels où le niveau de contrainte électrique impose un appareil de protection modulaire performant.

Format 4 modules et profondeur 70 mm pour intégration en coffret

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux modulaires. Avec une profondeur totale de 70 mm, ce disjoncteur 4P s’intègre proprement dans les ensembles de distribution en conservant une lecture claire du tableau et une organisation cohérente des protections. Ce format est particulièrement apprécié pour les armoires où l’optimisation de l’espace et la simplicité de repérage des départs sont importantes.

Protection complète sur 4 pôles sans neutre raccordé

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, avec une configuration sans neutre à connexion. Cette conception répond aux besoins des circuits spécifiques où les quatre conducteurs doivent être protégés de manière homogène. Elle convient notamment aux applications de distribution tétrapolaire où la continuité de protection sur chaque pôle est recherchée pour une exploitation rigoureuse de l’installation.

Raccordement souple ou rigide jusqu’à 35 mm²

Le disjoncteur accepte aussi bien les conducteurs monofilaires que multifilaires, avec des sections raccordables de 0,75 à 35 mm². Cette plage de raccordement offre une bonne souplesse de mise en œuvre, que ce soit pour des départs de faible section ou pour des alimentations plus soutenues. L’installateur bénéficie ainsi d’une compatibilité pratique avec de nombreux schémas de câblage en tableau, tout en conservant une cohérence avec les besoins habituels en distribution modulaire.

Caractéristiques électriques adaptées au courant alternatif 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de fonctionnement de 50/60 Hz permet son intégration dans des installations AC standards. La catégorie de surtension 3, le degré de pollution 3 et la classe de limitation énergétique 3 apportent des éléments techniques utiles pour le choix d’une protection modulaire cohérente avec les contraintes d’un tableau de distribution moderne.

Utilisation en environnement technique et ajout d’accessoires possibles

Ce disjoncteur modulaire est prévu pour fonctionner dans une plage de température ambiante étendue de -40 à 70 °C. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau adapté. Des dispositifs supplémentaires peuvent être associés, ce qui permet de faire évoluer l’appareillage selon les besoins de signalisation, de commande ou d’auxiliaires de l’installation. Pour un tableautier ou un professionnel de la distribution électrique, c’est un choix précis pour composer une protection tétrapolaire 25A 10kA courbe C en environnement modulaire.
