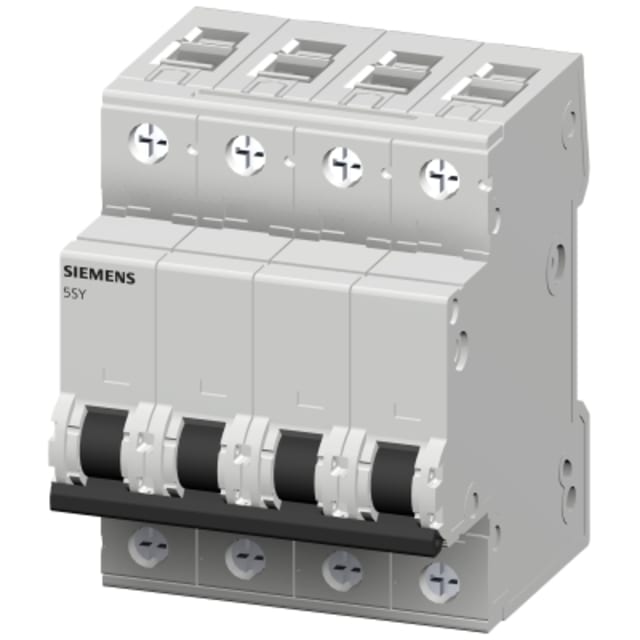

Disjoncteur tétrapolaire 16A 15kA courbe C 5SY74167

Disjoncteur tétrapolaire 16A courbe C pour protection des départs triphasés

Ce disjoncteur tétrapolaire 16A courbe C est conçu pour la protection des circuits triphasés avec quatre pôles protégés. Son format 4 modules permet une intégration claire dans un tableau électrique modulaire, tout en apportant une coupure simultanée sur l’ensemble des pôles. Il convient particulièrement aux départs d’alimentation nécessitant une protection magnéto-thermique précise sur réseau AC jusqu’à 400 V.

Pouvoir de coupure élevé 15 kA pour installations exigeantes

Avec un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux environnements où le niveau de courant de court-circuit attendu est important. Il affiche également un pouvoir de coupure Icu de 25 kA selon IEC 60947-2 à 230 V et 400 V, ce qui en fait une solution adaptée aux tableaux de distribution qui demandent une protection modulaire capable de tenir des contraintes électriques élevées.

Calibre 16A et courbe C pour usages courants en distribution électrique

Le calibre 16 A associé à une courbe de déclenchement C convient aux circuits présentant des appels de courant modérés au démarrage. Cette configuration est recherchée pour de nombreux départs techniques et applications de distribution, notamment lorsque l’on souhaite protéger efficacement les lignes tout en évitant les déclenchements intempestifs liés aux pointes de courant habituelles de certains équipements.

Encombrement maîtrisé et montage simple dans le tableau

Sa largeur de 4 unités de division et sa profondeur totale de 70 mm facilitent son implantation dans les coffrets et tableaux modulaires. Le raccordement accepte des conducteurs rigides ou souples de 0,75 à 35 mm², ce qui apporte une bonne souplesse au moment du câblage. L’absence de neutre dédié à la connexion confirme ici une conception à 4 pôles protégés, pensée pour les configurations où chaque pôle doit bénéficier de sa propre protection.

Protection adaptée aux contraintes électriques du quotidien

Ce modèle fonctionne en 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 le destinent à un usage en appareillage modulaire de distribution dans des environnements techniques cohérents avec ces niveaux de contrainte. La classe de limitation énergétique 3 contribue également à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut.

Compatibilité avec accessoires pour faire évoluer le départ protégé

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, un point important pour les tableaux nécessitant des fonctions complémentaires d’exploitation ou de signalisation. Cette compatibilité permet d’adapter plus facilement la protection à l’organisation du coffret, aux besoins de maintenance et aux exigences d’exploitation de l’installation sans changer de base modulaire.

Un choix pertinent pour tableaux, protections et distribution électrique

Pour un besoin de disjoncteur quadripolaire 16A 15kA courbe C, ce modèle répond aux attentes des installateurs recherchant un appareillage modulaire compact, lisible et dimensionné pour la protection de départs en 400 V AC. Il trouve naturellement sa place dans les ensembles de tableaux, de protections et de distribution électrique où le niveau de coupure, le format tétrapolaire et la facilité de raccordement sont des critères déterminants.
