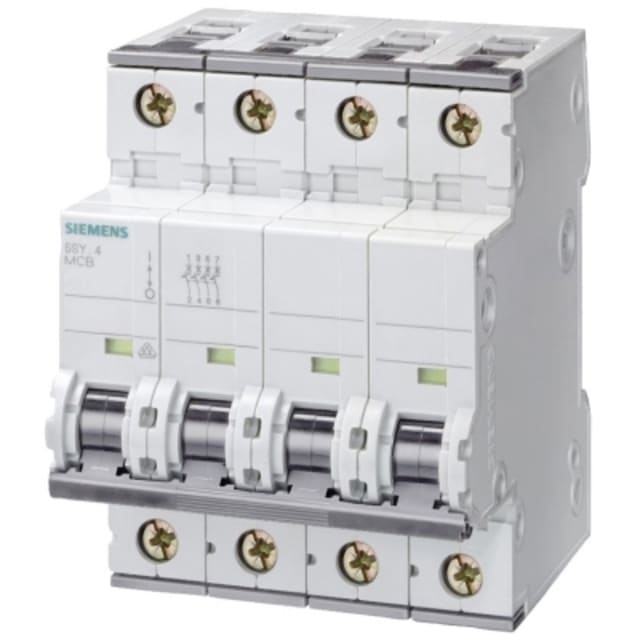

Disjoncteur tétrapolaire 16A courbe C 10kA 5SY44167

Disjoncteur tétrapolaire 16A courbe C pour la protection des circuits triphasés

Ce disjoncteur modulaire tétrapolaire 16A courbe C est conçu pour assurer la protection des installations électriques en courant alternatif contre les surcharges et les courts-circuits. Sa configuration 4 pôles permet la coupure simultanée des quatre conducteurs protégés, ce qui le rend particulièrement adapté aux départs triphasés sans neutre raccordé. Avec son calibre 16 A, il convient aux lignes d’alimentation et aux circuits nécessitant une protection précise dans les tableaux de distribution.

Pouvoir de coupure 10 kA pour les environnements de distribution exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce modèle répond aux besoins des installations où le niveau de court-circuit présumé impose une protection modulaire renforcée. Il affiche également un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, ce qui en fait une solution adaptée aux applications tertiaires, industrielles légères et aux tableaux nécessitant un appareil de protection compact mais dimensionné pour des contraintes élevées.

Courbe C adaptée aux charges courantes avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Elle convient par exemple à de nombreuses lignes de distribution, moteurs de petite puissance, auxiliaires techniques ou circuits mixtes où une courbe trop sensible serait inadaptée. Ce positionnement permet de concilier protection efficace et continuité d’exploitation sur des usages électriques fréquents en environnement professionnel.

Format 4 modules pour une intégration simple dans le tableau électrique

Sa largeur de 4 unités de division facilite son implantation sur rail dans les coffrets et tableaux modulaires. La profondeur totale de 70 mm aide à anticiper l’encombrement à l’intérieur de l’enveloppe, notamment lorsque plusieurs rangées, peignes, accessoires ou dispositifs additionnels sont prévus. Ce disjoncteur tétrapolaire s’intègre ainsi proprement dans une architecture de protection et de distribution où la lisibilité et l’organisation du tableau sont essentielles.

Raccordement souple avec sections de conducteurs jusqu’à 35 mm²

L’appareil accepte aussi bien des conducteurs monofilares que multifilaires, avec des sections raccordables de 0,75 à 35 mm². Cette plage de raccordement apporte une vraie polyvalence lors du câblage, que ce soit pour des départs de puissance modérée, des alimentations de sous-ensembles ou des rénovations de tableaux existants. L’installateur bénéficie d’une solution compatible avec de nombreuses configurations de câblage sans devoir surdimensionner l’appareillage.

Caractéristiques électriques adaptées à une exploitation en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Sa fréquence nominale de 50 Hz ainsi que sa catégorie de surtension 3 en font un choix cohérent pour les installations de distribution basse tension nécessitant une protection modulaire claire, robuste dans son usage et adaptée aux contraintes électriques usuelles d’un tableau de protection.

Protection modulaire pensée pour les tableaux techniques et évolutifs

Ce modèle bénéficie d’une classe de limitation énergétique 3 et autorise l’ajout de dispositifs supplémentaires, un point important pour faire évoluer un tableau en fonction des besoins du chantier ou de l’installation. Son indice de protection IP20, son fonctionnement possible entre -40 et 70 °C et sa conception pour intégration en tableau en font une réponse pertinente pour les armoires et coffrets où la protection des départs triphasés doit rester lisible, compacte et techniquement bien dimensionnée.
