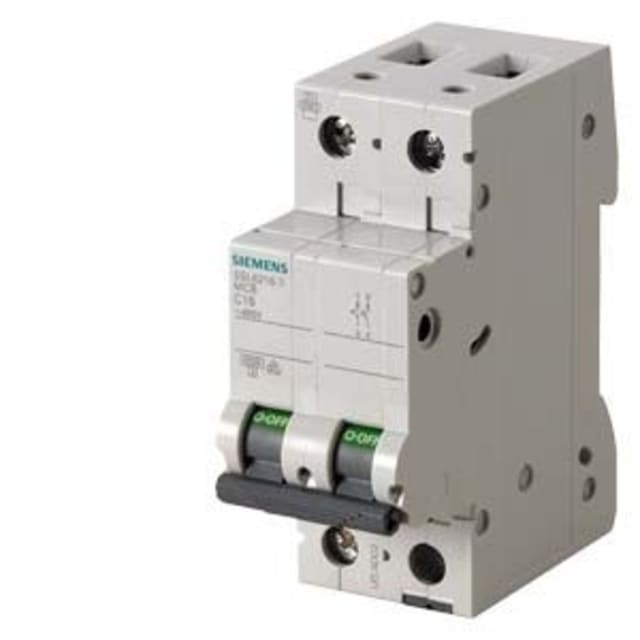

Disjoncteur modulaire bipolaire courbe C 32A 5SL62327

Disjoncteur modulaire bipolaire 32 A pour la protection de deux pôles

Ce disjoncteur modulaire bipolaire courbe C 32 A est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits sur deux pôles protégés. Son calibre 32 A le destine aux départs nécessitant une intensité soutenue, tandis que sa configuration 2P permet une coupure adaptée des deux conducteurs actifs selon l’architecture du tableau. C’est une solution claire et efficace pour les installations de distribution qui exigent un appareillage modulaire compact et lisible.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, comme certains équipements électrotechniques, moteurs de petite puissance ou lignes techniques. Elle offre un bon équilibre entre protection et continuité d’exploitation, en évitant les déclenchements intempestifs sur des usages plus exigeants qu’un simple circuit résistif. Pour l’installateur comme pour l’exploitant, cela facilite le choix d’une protection cohérente avec des charges polyvalentes.

Pouvoir de coupure 6 kA pour une protection modulaire de tableau

Avec un pouvoir de coupure de 6 kA selon EN 60898 et également 6 kA selon IEC 60947-2, ce disjoncteur répond aux besoins des tableaux de distribution modulaires où la capacité d’interruption doit rester compatible avec le niveau de court-circuit attendu. Cette valeur permet d’intégrer le produit dans des ensembles électriques nécessitant un appareil de protection dimensionné avec précision, sans suréquipement inutile.

Format 2 modules pour une intégration simple sur rail

Sa largeur de 2 unités de division et sa profondeur totale de 70 mm favorisent une implantation nette dans les coffrets et tableaux modulaires. Ce format compact aide à organiser la rangée avec davantage de lisibilité, notamment lorsque plusieurs départs doivent être protégés dans un espace maîtrisé. Le raccordement accepte des conducteurs monofilaire et multifilaire de 0,75 à 25 mm², ce qui apporte de la souplesse au moment du câblage et des reprises en rénovation comme en installation neuve.

Conçu pour les réseaux AC jusqu’à 400 V

Ce modèle est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une tension d’isolement Ui de 440 V. Il fonctionne en 50/60 Hz, ce qui en fait un disjoncteur modulaire adapté aux circuits de distribution AC et aux tableaux devant recevoir une protection bipolaire stable dans leur architecture. L’absence de neutre à connexion confirme qu’il s’agit d’un appareil pensé pour une configuration 2 pôles protégés sans pôle neutre dédié.

Protection maîtrisée et bon niveau de tenue en environnement de tableau

La classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer lors d’un défaut, un point important pour la protection aval des circuits. Le produit présente également une catégorie de surtension 3, un degré de pollution 2 et un indice IP20 avec conducteurs raccordés, des caractéristiques cohérentes avec une utilisation dans un tableau ou un coffret électrique correctement intégré. Sa plage de fonctionnement de -25 à +45 °C permet son emploi dans des environnements techniques courants sous enveloppe adaptée.

Un choix pertinent pour les départs techniques en protection modulaire

Ce disjoncteur bipolaire 32 A s’adresse aux besoins de protection modulaire lorsque l’on recherche un appareil 2P, courbe C, 6 kA, facile à intégrer dans un tableau de distribution. Il convient particulièrement aux départs où la coupure sur deux pôles, le calibre 32 A et le comportement de la courbe C sont les critères déterminants. Sa compatibilité avec des dispositifs supplémentaires permet en outre d’envisager une intégration plus complète dans des ensembles de protection et de commande selon la configuration retenue.
