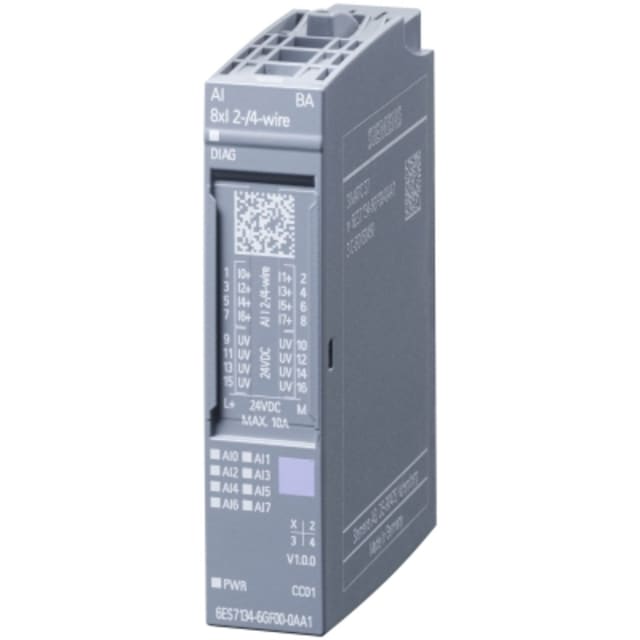

Module d’entrée analogique ET 200SP AI 8xI 2/4 fils Basic

Module d’entrée analogique 8 voies courant pour station ET 200SP

Ce module d’entrée analogique ET 200SP AI 8xI 2/4 fils Basic est conçu pour l’acquisition de 8 signaux de courant au sein d’une architecture d’automatisation déportée. Il s’intègre dans la gamme ET 200SP comme composant de système compact, avec une largeur de seulement 15 mm, ce qui permet de densifier les points de mesure sans alourdir l’encombrement dans l’armoire. Sa conception répond aux besoins des installations industrielles qui doivent remonter plusieurs mesures analogiques de manière claire et structurée.

Compatible avec capteurs 2 fils et 4 fils pour plus de souplesse de câblage

Ce module est prévu pour des entrées courant et accepte des configurations 2 fils et 4 fils, ce qui facilite son adaptation à différents types de capteurs et de transmetteurs de process. Il convient particulièrement aux applications de mesure analogique où le signal de courant est privilégié pour sa simplicité d’intégration dans les chaînes de contrôle. Le signal d’entrée est configurable, ce qui permet d’ajuster le module selon les besoins de l’installation sans changer de famille de matériel.

Résolution 16 bits pour une lecture analogique exploitable en automatisme

Avec une résolution de 16 bits sur ses 8 entrées analogiques, ce module permet une acquisition fine des valeurs issues des instruments de terrain. Il est adapté aux applications de supervision, de régulation et de suivi de process où la précision de conversion a un impact direct sur l’interprétation des mesures. Dans un ensemble d’E/S déportées, ce niveau de résolution apporte une lecture stable et exploitable pour les fonctions d’automatisme courantes.

Format compact pour armoires industrielles à forte densité

Grâce à ses dimensions réduites de 15 mm de large, 73 mm de haut et 58 mm de profondeur, ce module d’entrée analogique trouve facilement sa place dans les coffrets et tableaux où l’espace est compté. Le montage sur barre profilée est prévu, avec possibilité de mise en place frontale et intégration en rack selon la configuration de l’ensemble. Ce format est particulièrement intéressant pour les stations modulaires ET 200SP recherchées dans les armoires modernes et rationalisées.

Intégration simple dans une station modulaire avec BaseUnit adaptée

Ce modèle est destiné à fonctionner dans un ensemble ET 200SP avec raccordement par coupleur bus bidirectionnel. Il s’utilise avec une BaseUnit compatible de type A, conformément à sa conception pour module d’entrée analogique courant. Cette architecture modulaire simplifie l’organisation des voies, le repérage et l’extension progressive d’une station d’automatisation industrielle, tout en gardant une implantation propre et cohérente.

Alimentation continue et usage en environnement industriel

Le module fonctionne en 19,2 à 28,8 V DC, une plage adaptée aux alimentations industrielles courantes. Sa classe de protection IP20 le destine à une installation en enveloppe ou armoire électrique adaptée. Il ne s’agit pas d’un module de communication autonome ni d’un module réseau, mais bien d’un élément spécialisé dans l’acquisition analogique, pensé pour remplir efficacement son rôle dans une chaîne d’E/S industrielle.

Un choix pertinent pour les applications de mesure de process

Ce module ET 200SP AI 8xI 2/4 fils Basic répond aux besoins des intégrateurs, automaticiens et tableautiers qui recherchent une solution dédiée aux signaux de courant sur plusieurs voies. Il convient pour centraliser des mesures issues de capteurs de process, d’équipements de dosage, d’unités de pompage, d’installations de traitement ou de machines industrielles. Son positionnement Basic en fait une réponse adaptée lorsque l’objectif est de disposer d’un module d’entrée analogique courant compact, lisible et bien dimensionné pour les fonctions essentielles d’acquisition.
