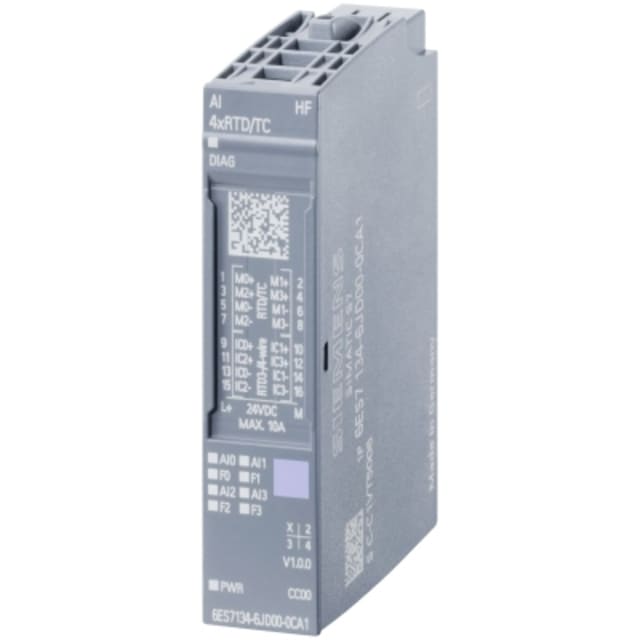

Module entrées analogiques RTD/TC ET 200SP 6ES71346JD000CA1

Module d’entrées analogiques RTD/TC pour stations ET 200SP

Ce module d’entrées analogiques RTD/TC ET 200SP est conçu pour l’acquisition de mesures de température et de signaux résistifs dans les architectures d’automatisation industrielle Siemens. Il met à disposition 4 entrées analogiques et s’intègre dans une station ET 200SP comme composant de système compact, destiné aux applications où la remontée précise des valeurs process est essentielle. Sa conception High Feature en fait une solution adaptée aux installations qui demandent à la fois souplesse de paramétrage et lecture fine des signaux.

Compatible avec sondes RTD, thermocouples et mesures résistives

Ce module accepte différents types de signaux d’entrée configurables, avec prise en charge des thermomètres à résistance, des thermocouples, des entrées en résistance ainsi que des entrées en tension. Il convient ainsi aux environnements industriels où plusieurs technologies de capteurs coexistent sur une même installation. La compatibilité 2, 3 et 4 fils permet d’adapter le câblage au capteur utilisé et au niveau de précision recherché, tout en facilitant l’intégration dans des armoires de commande modernes.

Mesure précise pour le contrôle et la supervision des températures

Avec une résolution de 16 bits sur les entrées analogiques, ce module permet une acquisition détaillée des valeurs issues des capteurs raccordés. Il est particulièrement pertinent pour les applications de suivi thermique, de contrôle de procédés, de gestion de fours, d’unités de production, de machines spéciales ou de skids industriels nécessitant une lecture stable et exploitable par l’automate. Le diagnostic par canal apporte un avantage concret en maintenance en aidant à localiser plus rapidement un défaut ou une anomalie de mesure.

Intégration simple dans un système d’E/S décentralisées compact

Prévu pour la plateforme ET 200SP, ce module se monte sur barre profilée et s’utilise avec les bases adaptées de type A0 ou A1. Son raccordement électrique à broches contribue à une mise en œuvre propre et structurée dans l’armoire. Grâce à son format étroit de 15 mm de largeur, il permet de densifier les îlots d’E/S sans sacrifier l’accessibilité. Cette compacité est un vrai atout pour les intégrateurs, tableautiers et mainteneurs qui doivent optimiser l’encombrement dans les coffrets industriels.

Alimentation DC et architecture orientée acquisition

Le module fonctionne en 19,2 à 28,8 V DC et se destine exclusivement aux fonctions d’entrée analogique, sans sortie analogique intégrée. Il est donc parfaitement adapté lorsque l’objectif est de centraliser des informations de température ou de mesure résistive vers l’automate, sans ajouter de fonctions inutiles. Son absorption de puissance de 0,75 W participe à une intégration maîtrisée dans les ensembles ET 200SP, notamment lorsque plusieurs modules sont regroupés dans une même station.

Format industriel pour montage en armoire et environnements techniques

Avec des dimensions de 73 x 15 x 58 mm, ce module s’insère facilement dans les configurations de rack ou de montage frontal prévues par la gamme. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement en coffret ou en armoire électrique. Il convient aux applications d’automatisation industrielle où la compacité, la lisibilité du câblage et l’organisation des modules sont déterminantes pour gagner du temps lors du montage comme lors des interventions techniques.

Un choix pertinent pour les applications de mesure multi-capteurs

Ce module d’entrées analogiques ET 200SP répond bien aux besoins des installations qui doivent remonter plusieurs mesures de température sur une même station décentralisée. Il permet d’unifier la gestion de capteurs RTD et TC sur 4 voies, avec un paramétrage flexible et une intégration naturelle dans l’écosystème Siemens dédié aux E/S industrielles. Pour un projet de machine, de process ou de retrofit, il représente une solution efficace lorsque l’on recherche un module compact, spécialisé dans l’acquisition analogique thermique et résistive.
