Module interface Profinet SIMATIC ET 200SP IM155-6PN BA

Module interface PROFINET pour station ET 200SP

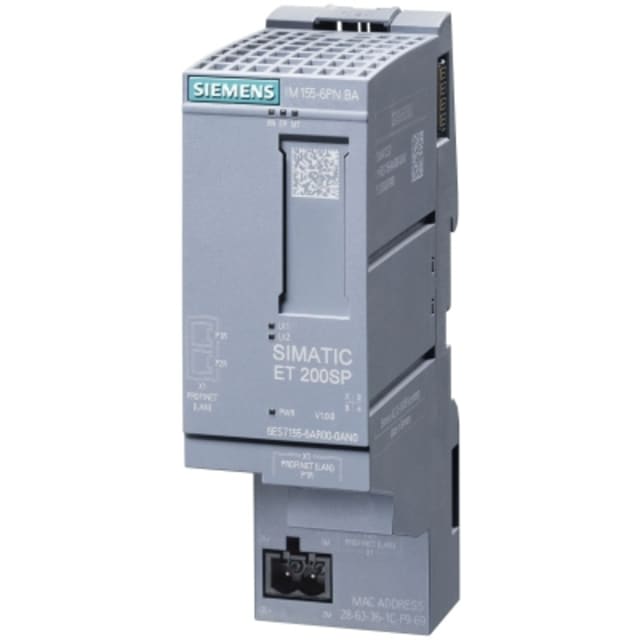

Le module interface Profinet SIMATIC ET 200SP IM155-6PN BA est conçu pour assurer la communication d’une station d’E/S décentralisées ET 200SP sur réseau PROFINET. Cette version Basic convient aux architectures d’automatisation industrielle qui recherchent une intégration claire dans un environnement Siemens, avec une gestion jusqu’à 12 modules de périphérie. Il constitue l’élément central de la station en reliant les modules d’E/S au contrôleur via Ethernet industriel.

Intégration simple dans les installations PROFINET

Ce module prend en charge PROFINET IO ainsi que le protocole TCP/IP, ce qui facilite son intégration dans les réseaux d’automatisme modernes. Il dispose de 2 ports RJ45 intégrés, un atout pratique pour le câblage en ligne et l’organisation du réseau sur machine ou en armoire. Pour l’intégrateur, cela permet de construire une station compacte, bien adaptée aux applications de terrain où l’encombrement et la lisibilité du raccordement comptent autant que la communication elle-même.

Format compact pour armoires et coffrets industriels

Avec des dimensions de 35 mm de largeur, 117 mm de hauteur et 74 mm de profondeur, ce module interface ET 200SP s’intègre facilement dans des ensembles à forte densité. Son montage sur barre profilée répond aux habitudes d’installation en coffret électrique industriel, tandis que sa mise en place frontale participe à une implantation rationnelle dans les armoires de commande. Ce format compact est particulièrement pertinent lorsque plusieurs fonctions doivent cohabiter dans un espace limité.

Alimentation 24 V DC adaptée aux environnements d’automatisme

Le module fonctionne en courant continu avec une plage d’alimentation de 19,2 à 28,8 V DC, compatible avec les alimentations 24 V couramment utilisées en automatisation industrielle. Cette plage permet une bonne cohérence avec l’infrastructure standard des machines et installations. La séparation de potentiel constitue également un point important pour la conception des systèmes, en contribuant à une architecture de raccordement plus maîtrisée entre communication et périphérie.

Version Basic pensée pour les stations ET 200SP jusqu’à 12 modules

Cette interface IM155-6PN BA est destinée aux configurations ET 200SP nécessitant une solution Profinet Basic avec un nombre de modules maîtrisé. Elle convient bien aux îlots d’E/S déportés pour machines, convoyage, lignes de process ou sous-ensembles techniques où l’on souhaite conserver une structure modulaire et évolutive sans complexifier inutilement la station. Le positionnement Basic de cette version en fait un choix pertinent pour les projets cherchant une interface claire, dédiée à l’essentiel des besoins de communication Profinet.

Protection et usage en environnement technique

Doté d’un indice de protection IP20, ce module est prévu pour une installation en environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret. Il n’est pas destiné aux fonctions de sécurité et ne prend pas en charge les protocoles orientés safety mentionnés dans les spécifications. En revanche, sa classification pour atmosphère gaz en catégorie 3G peut répondre à certains contextes industriels spécifiques, sous réserve d’une intégration conforme à l’ensemble des exigences de l’installation.

Un composant clé pour structurer une station d’E/S décentralisée

Dans une architecture SIMATIC ET 200SP, ce module interface joue un rôle déterminant dans la construction d’une station décentralisée lisible, compacte et orientée communication Profinet. Il s’adresse aux professionnels qui ont besoin d’un composant de système dédié à la connexion réseau, avec un encombrement réduit, un raccordement Ethernet intégré et une compatibilité naturelle avec les ensembles ET 200SP. Pour l’achat de matériel industriel, il permet d’identifier une solution adaptée aux projets d’automatisation recherchant une interface Profinet pour station modulaire Siemens.
