Panneau opérateur HMI compact pour commandes et visualisation de process

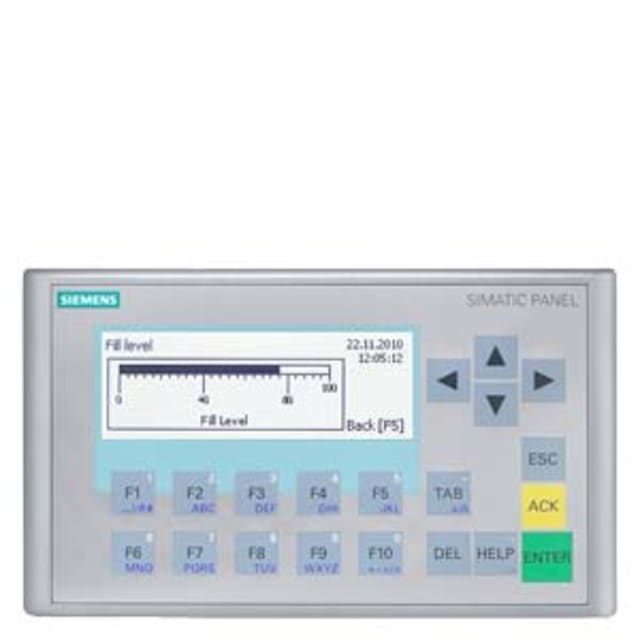

Le SIMATIC KP300 Basic PN mono est un panneau opérateur HMI conçu pour la conduite locale de machines et d’installations industrielles. Son format compact et sa commande par touches en font une solution adaptée aux applications où l’on recherche une interface simple, lisible et facile à intégrer en façade d’armoire. Il permet l’affichage des états machine, la saisie de consignes, la présentation de valeurs de process et la gestion d’alarmes, dans un encombrement réduit.

Affichage 3,6 pouces optimisé pour les informations essentielles

Ce modèle est équipé d’un écran de 3,6 pouces avec résolution 240 x 80 pixels. Son affichage de type STN/FSTN est pensé pour une lecture claire des données utiles à l’exploitation : messages, variables, états, consignes et informations de signalisation. L’écran fonctionne avec 4 couleurs d’affichage, ce qui facilite la différenciation visuelle de certaines informations comme les alertes, les statuts ou les zones fonctionnelles, sans complexifier l’interface opérateur.

Commande par clavier pour une utilisation précise en environnement industriel

Le KP300 Basic PN mono repose sur une navigation par clavier, sans technologie tactile. Cette conception convient particulièrement aux environnements industriels où l’on privilégie une action franche et précise sur les commandes. L’appareil intègre un clavier numérique, un clavier alpha, 10 touches de fonction programmables ainsi que 10 touches système. Cette configuration permet de structurer efficacement les menus, raccourcis et actions opérateur pour les applications de pilotage, de paramétrage ou de supervision locale.

Connexion PROFINET pour une intégration simple dans l’automatisme

Le panneau dispose d’une interface Ethernet industriel et d’une interface matérielle PROFINET, avec prise en charge des communications TCP/IP. Il s’intègre ainsi dans des architectures automatisées basées sur réseau Ethernet industriel, pour la communication avec les équipements de contrôle et l’échange de données process. L’absence d’interfaces série, USB ou bus terrain complémentaires en fait une solution ciblée pour les projets où la communication réseau principale est clairement définie dès l’intégration.

Fonctions opérateur utiles pour l’exploitation quotidienne

Ce panneau HMI est prévu pour répondre aux besoins courants de dialogue homme-machine sur machine ou ligne de production. Il prend en charge l’annonce de signalisation, le système de signalisation avec acquittement, la présentation des valeurs de process, la saisie de valeurs affectées ainsi que les prescriptions. La gestion de jusqu’à 50 niveaux de protection par mot de passe permet également d’organiser les droits d’accès selon les profils d’utilisation, ce qui facilite la séparation entre exploitation, réglage et maintenance.

Format de montage pratique pour intégration en façade

Avec une face avant de 165 mm de large et 97 mm de haut, pour une profondeur totale de 30 mm, ce panneau opérateur s’intègre facilement dans les espaces réduits. Sa protection frontale IP65 contribue à son adaptation aux environnements industriels où la face exposée doit résister aux projections et à la poussière en conditions normales d’utilisation. Son alimentation en courant continu de 19,2 à 28,8 V permet une compatibilité avec les architectures de commande courantes en basse tension continue.

Une solution HMI ciblée pour postes locaux et machines compactes

Le SIMATIC KP300 Basic PN mono convient particulièrement aux applications nécessitant une interface opérateur sobre, structurée et orientée exploitation. Il trouve naturellement sa place sur des machines compactes, postes de commande déportés, petits ensembles automatisés ou équipements techniques demandant un affichage local avec saisie par touches. Son architecture simple, son interface PROFINET et ses fonctions HMI essentielles en font un choix pertinent pour les intégrations où la lisibilité des informations et la maîtrise des commandes priment sur les fonctions graphiques avancées.
