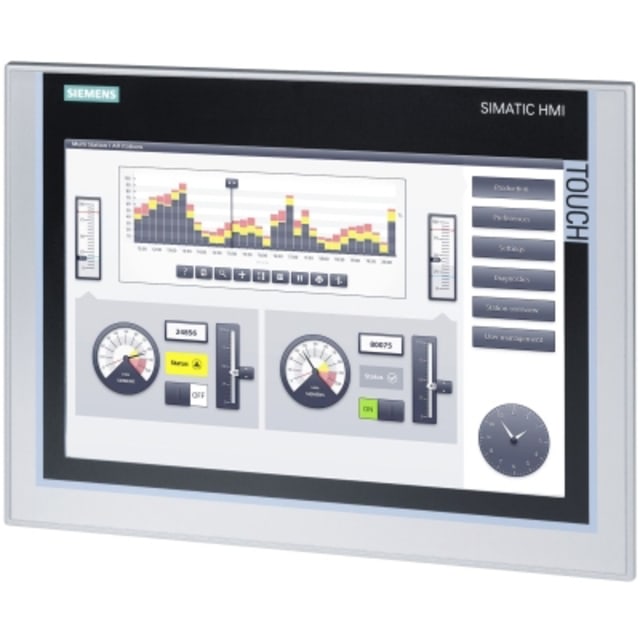

Écran tactile HMI 12 pouces configurable 6AV21240MC010AX0

Écran tactile HMI 12 pouces pour la supervision et la conduite machine

Cet écran tactile HMI 12 pouces configurable est conçu pour les applications d’automatisation industrielle qui demandent une interface opérateur claire, réactive et confortable à exploiter. Son format large 12,1 pouces avec affichage TFT couleur permet de visualiser simultanément les états machine, alarmes, consignes, recettes et valeurs de process, ce qui facilite la conduite d’installation au quotidien. Il convient particulièrement aux armoires et pupitres où l’on recherche une surface d’affichage généreuse sans passer sur un format trop encombrant.

Affichage widescreen haute lisibilité pour pages process détaillées

La dalle TFT 12,1 pouces propose une définition de 1280 x 800 pixels et un affichage couleur 16,7 millions de couleurs. Ce niveau de restitution améliore la lecture des synoptiques, courbes, tableaux et messages opérateur, avec une présentation plus fine des informations de production. La technologie tactile résistive est adaptée à un usage industriel et permet une saisie simple des commandes, paramètres et changements de page directement depuis l’écran.

Communication industrielle intégrée pour une intégration plus souple

Ce pupitre opérateur dispose d’une interface PROFINET/Ethernet industriel, d’un port RS-485 et de deux interfaces USB, ce qui simplifie son intégration dans de nombreuses architectures d’automatisation. Il prend en charge les protocoles TCP/IP, PROFIBUS, MODBUS, PROFINET IO et EtherNet/IP, ce qui en fait une solution pertinente pour dialoguer avec différents équipements de commande et de supervision. Cette polyvalence est utile dans les environnements où plusieurs standards de communication coexistent sur une même installation.

Fonctions opérateur complètes pour exploitation, saisie et signalisation

Ce modèle ne se limite pas à l’affichage : il est prévu pour la visualisation des valeurs de process, la saisie des consignes, la gestion des alarmes, le listage et l’exploitation de prescriptions. Il prend également en charge l’annonce de signalisation ainsi qu’un système de signalisation avec acquittement et reconnaissance, afin d’améliorer le suivi des événements en production. La présence d’un clavier alphanumérique et numérique à l’écran facilite la saisie des données, noms de lot, paramètres ou niveaux de réglage sans ajouter d’organe de commande externe.

Capacité de configuration adaptée aux projets HMI industriels

Avec 12 Mo de mémoire de projet utilisable, cet écran HMI est pensé pour des applications configurables intégrant pages de supervision, alarmes, historiques, langues et objets graphiques. Il peut gérer jusqu’à 32 langues en ligne, un atout pour les machines destinées à des équipes multilingues ou à des sites de production internationaux. La gestion de jusqu’à 50 niveaux de protection par mot de passe aide également à structurer les accès selon les profils opérateur, maintenance ou mise au point.

Format d’encastrement robuste pour face avant d’armoire

La face avant en IP65 protège la zone d’exploitation contre les projections et les poussières en façade, ce qui convient bien à un montage en porte d’armoire ou en pupitre. Avec des dimensions frontales de 330 mm de largeur pour 241 mm de hauteur et une profondeur totale de 64 mm, ce panneau tactile s’intègre dans une implantation industrielle en conservant un bon compromis entre confort de visualisation et encombrement. Son alimentation en courant continu 19,2 à 28,8 V et sa puissance absorbée de 20 W facilitent son raccordement dans les architectures de commande en 24 V DC.

Une solution HMI pertinente pour lignes automatisées et machines spéciales

Ce panneau de commande est particulièrement adapté aux machines de conditionnement, convoyage, dosage, assemblage, traitement ou supervision d’îlots automatisés. Son grand écran, ses fonctions de saisie avancées et sa compatibilité avec les réseaux industriels courants permettent de créer une interface opérateur structurée pour le pilotage, le diagnostic et l’ajustement des paramètres process. Pour un projet d’automatisation recherchant un écran tactile industriel 12 pouces configurable, ce modèle constitue un choix cohérent pour centraliser l’exploitation machine sur une interface unique et lisible.
