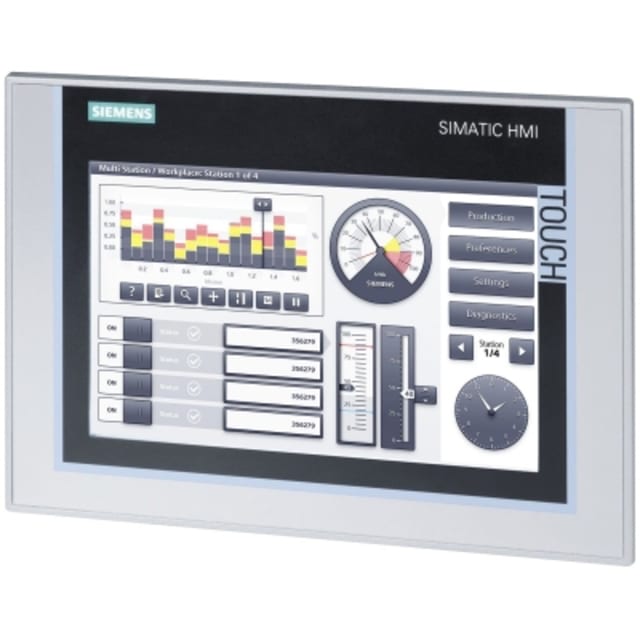

Écran tactile IHM 9 pouces Windows CE 6.0 6AV21240JC010AX0

Écran tactile IHM 9 pouces pour pupitre opérateur industriel

Cet écran tactile IHM 9 pouces sous Windows CE 6.0 correspond à un pupitre opérateur de type Comfort Panel, conçu pour la supervision, la commande et la visualisation de process en environnement industriel. Son format large 9 pouces avec affichage TFT couleur facilite la lecture des informations, l’exploitation des alarmes et la saisie des consignes sur machine ou installation automatisée. Il convient particulièrement aux applications où l’interface homme-machine doit rester claire, réactive et simple à intégrer dans une armoire ou en façade d’équipement.

Affichage TFT widescreen 800 x 480 pour une lecture confortable

La dalle TFT 9 pouces en résolution 800 x 480 offre un affichage large, adapté aux vues process, synoptiques, états machine et pages de diagnostic. L’écran couleur gère 16,7 millions de couleurs, ce qui améliore la hiérarchisation visuelle des informations, la distinction des zones actives et la compréhension rapide des états de fonctionnement. Pour l’opérateur, cela se traduit par une navigation plus lisible entre recettes, alarmes, valeurs de process et écrans de maintenance.

Commande tactile résistive adaptée à l’usage industriel

La technologie tactile résistive répond bien aux usages industriels exigeant une interaction précise avec l’interface. Elle permet une exploitation orientée conduite de machine, réglage de paramètres et validation d’actions depuis l’écran. La présence de fonctions de saisie alphanumérique et numérique facilite l’entrée de valeurs, de noms de recettes ou de consignes, sans multiplier les périphériques externes. Ce type d’interface est particulièrement pertinent lorsque l’on recherche un pupitre compact, lisible et centré sur l’efficacité d’exploitation.

Communication Ethernet, PROFINET, PROFIBUS, Modbus et EtherNet/IP

Ce modèle intègre une interface Ethernet industriel, une interface PROFINET et une interface RS485, avec prise en charge de protocoles de communication largement utilisés en automatisation industrielle, dont TCP/IP, PROFIBUS, Modbus, PROFINET IO et EtherNet/IP. Cette polyvalence facilite l’intégration dans des architectures de supervision et de commande déjà en place, aussi bien pour le dialogue avec automates que pour l’échange de données avec d’autres équipements de terrain. C’est un choix pertinent pour moderniser une interface opérateur sans remettre en cause toute l’infrastructure de communication.

Mémoire utilisateur 12 MB et configuration sous environnement WinCC Comfort

L’appareil dispose de 12 MB de mémoire utilisateur exploitable pour le projet IHM, en cohérence avec les applications de visualisation, d’alarmes, de recettes et de pages opérateur. Il est prévu pour une configuration dans l’environnement WinCC Comfort, ce qui en fait une solution cohérente pour les installations Siemens de type SIMATIC HMI. Pour les intégrateurs et automaticiens, cela simplifie la continuité de développement, la reprise de projets et l’adaptation d’écrans opérateur sur des machines existantes.

Format de façade compact avec protection IP65 côté avant

Avec une façade de 274 mm de large sur 190 mm de haut et une profondeur totale de 63 mm, cet écran tactile IHM 9 pouces s’intègre facilement dans un pupitre ou une porte d’armoire. La protection frontale IP65 constitue un point important pour les environnements industriels où la façade peut être exposée aux poussières et aux projections. Ce niveau de protection contribue à sécuriser l’usage côté opérateur tout en conservant un encombrement adapté aux postes de conduite compacts.

Alimentation 24 V DC et exploitation continue en atelier

Ce pupitre fonctionne en 24 V courant continu, avec une plage d’alimentation de 19,2 à 28,8 V DC, compatible avec les standards d’alimentation les plus courants en automatisation industrielle. Sa consommation de 18 W reste adaptée à une intégration dans les coffrets et armoires de commande. La plage de température de service de 0 à 50 °C permet une utilisation sur de nombreuses machines et lignes de production en environnement intérieur, avec une interface conçue pour afficher, signaler, consigner et saisir les valeurs de process au quotidien.
