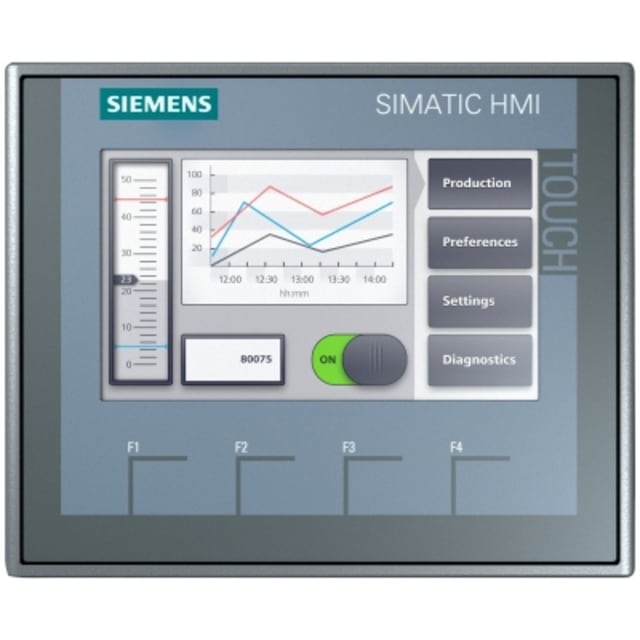

Panneau IHM SIMATIC KTP400 Basic tactile 6AV21232DB030AX0

Un panneau IHM compact pour piloter et visualiser vos installations

Le SIMATIC KTP400 Basic tactile est un panneau IHM conçu pour les applications d’automatisation industrielle qui demandent une interface opérateur claire, compacte et simple à intégrer. Son format frontal réduit facilite l’installation sur porte d’armoire ou pupitre, tout en apportant les fonctions essentielles de conduite, de saisie et d’affichage sur machine. Cette version associe commande tactile et touches en façade, ce qui permet une utilisation pratique aussi bien pour la navigation que pour la saisie directe des informations process.

Affichage TFT couleur 4,3 pouces pour une lecture rapide des informations

Ce modèle embarque un écran TFT couleur de 4,3 pouces avec une résolution de 480 x 272 pixels et un affichage 65 536 couleurs. Ce format est bien adapté à la visualisation des états machine, alarmes, valeurs de process, consignes et écrans opérateur courants. La technologie d’affichage permet de structurer les pages de conduite de manière lisible, avec un bon niveau de détail pour les installations compactes, les petits équipements automatisés ou les postes de commande déportés.

Commande mixte tactile et touches pour une exploitation plus souple

Le KTP400 Basic combine un écran tactile résistif avec un clavier en façade intégrant des fonctions alphanumériques et numériques. Cette architecture est particulièrement intéressante lorsque l’opérateur doit alterner entre navigation tactile, saisie de valeurs et actions rapides via les touches programmables. Les 4 touches de fonction permettent d’affecter des commandes utiles selon l’application, par exemple changement d’écran, acquittement, lancement de cycle ou accès à une page de maintenance.

Connexion Ethernet industrielle intégrée pour les architectures PROFINET

Ce panneau IHM dispose d’une interface Ethernet industrielle et d’une interface matérielle PROFINET, ce qui simplifie son intégration dans les architectures d’automatisation modernes. Il prend en charge les échanges en environnement TCP/IP et peut aussi être exploité dans des configurations compatibles avec Modbus et EtherNet/IP selon l’application et l’environnement d’intégration. Ce positionnement en fait une solution adaptée aux machines et installations nécessitant une communication réseau simple, directe et cohérente avec une infrastructure industrielle sur Ethernet.

Conçu pour la supervision de process, alarmes et saisies opérateur

Le panneau répond aux besoins essentiels de conduite machine avec affichage des valeurs de process, saisie des consignes, signalisation, gestion d’alarmes et fonctions de recettes. Il permet également une gestion des accès par mot de passe avec plusieurs niveaux, ce qui aide à organiser les droits entre opérateur, régleur et maintenance. Avec la possibilité de gérer plusieurs langues en ligne, il convient bien aux équipements destinés à des environnements de production où la clarté d’exploitation et la simplicité d’utilisation sont prioritaires.

Intégration simple en machine ou en armoire

Avec une face avant de 141 mm de large sur 116 mm de haut et une profondeur totale de 33 mm, ce modèle s’intègre facilement dans les espaces réduits. Son alimentation en courant continu 19,2 à 28,8 V correspond aux standards habituels des armoires et équipements industriels. La présence d’un port USB apporte une solution pratique pour certaines opérations d’exploitation ou de service selon la configuration mise en œuvre. Ce format compact est particulièrement pertinent pour les machines spéciales, petites lignes automatisées et postes de commande locaux.

Une solution adaptée aux projets SIMATIC HMI Basic

Ce panneau appartient à la gamme SIMATIC HMI Basic et se destine aux applications où l’on recherche une interface opérateur efficace sans complexité inutile. Il convient très bien pour créer des pages de supervision sobres et fonctionnelles sur des installations de petite à moyenne taille. Pour un intégrateur, un tableautier ou un service maintenance, le SIMATIC KTP400 Basic tactile représente un choix pertinent lorsqu’il faut associer encombrement réduit, visualisation couleur, commande mixte touches et tactile, et communication Ethernet industrielle dans un seul équipement.
