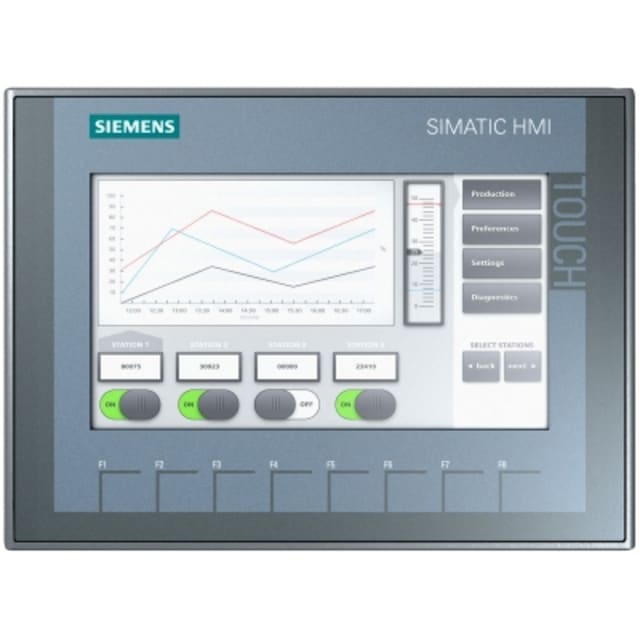

Panneau HMI SIMATIC KTP700 Basic tactile 6AV21232GB030AX0

Panneau HMI 7 pouces conçu pour les interfaces opérateur compactes

Le SIMATIC KTP700 Basic est un panneau HMI tactile avec touches destiné aux applications d’automatisation industrielle qui demandent une visualisation claire, une conduite simple et une intégration directe dans l’environnement machine. Son format 7 pouces offre un bon équilibre entre compacité en façade et confort d’exploitation pour les pupitres, armoires et équipements de production où l’espace reste compté sans sacrifier la lisibilité.

Affichage TFT couleur 800 x 480 pour une lecture nette des informations process

Ce modèle intègre un écran TFT couleur de 7 pouces en résolution 800 x 480 pixels avec affichage sur 65536 couleurs. Ce niveau d’affichage permet de présenter de façon lisible les états machine, alarmes, consignes, valeurs de process et pages opérateur. Pour les intégrateurs et exploitants, cela facilite la compréhension rapide des informations essentielles, y compris dans les interfaces qui combinent textes, pictogrammes, zones de saisie et éléments graphiques.

Commande mixte tactile et clavier pour une utilisation pratique sur machine

Le KTP700 Basic associe une technologie tactile résistive à une commande par touches, avec clavier numérique, clavier alpha et 8 touches de fonction programmables. Cette double approche apporte davantage de souplesse en exploitation : le tactile simplifie la navigation dans les écrans et la saisie, tandis que les touches physiques permettent d’accéder rapidement à des fonctions récurrentes, selon l’organisation de l’installation et les habitudes de conduite de l’opérateur.

Communication Ethernet industrielle adaptée aux architectures PROFINET

Ce panneau HMI dispose d’une interface Ethernet industriel et d’une interface matérielle PROFINET, avec prise en charge du protocole TCP/IP. Il prend également en charge MODBUS et EtherNet/IP selon les données techniques disponibles. Cette connectivité le rend pertinent pour les architectures industrielles modernes qui recherchent une communication réseau simple pour la supervision locale, l’échange de données et l’intégration dans des ensembles automatisés cohérents autour d’équipements compatibles.

Alimentation continue 24 V et encombrement favorable à l’intégration

Le panneau fonctionne en courant continu de 19,2 à 28,8 V, ce qui correspond aux standards d’alimentation fréquemment rencontrés en automatisation. Avec une façade de 214 mm de large sur 158 mm de haut et une profondeur totale de 39 mm, il s’intègre facilement dans de nombreux pupitres de commande. Son indice de protection frontal IP65 constitue un atout pour les faces avant de machines exposées aux poussières et aux projections dans un environnement industriel maîtrisé.

Fonctions utiles pour la visualisation, les alarmes et la saisie opérateur

Le SIMATIC KTP700 Basic est adapté aux besoins courants d’interface homme-machine : affichage de valeurs de process, saisie de consignes, signalisation, gestion d’alarmes avec acquittement et protection d’accès par mot de passe sur plusieurs niveaux. Il permet aussi l’utilisation de plusieurs langues en ligne, ce qui facilite l’exploitation sur des équipements destinés à des équipes multilingues ou à des lignes de production standardisées.

Une solution pertinente pour les machines et installations de complexité simple à intermédiaire

Ce panneau HMI convient particulièrement aux constructeurs de machines, tableautiers et intégrateurs qui souhaitent mettre en place une interface opérateur claire pour des applications de complexité simple à intermédiaire. Il trouve sa place sur des postes de pilotage, stations compactes, sous-ensembles automatisés et équipements techniques nécessitant une interaction directe entre l’opérateur et le process, avec un affichage couleur, des commandes accessibles et une communication réseau industrielle largement utilisée.

Un choix précis pour les projets recherchant un Basic Panel tactile avec touches

Dans une logique de sélection produit, ce modèle se distingue par sa combinaison d’écran 7 pouces, de commande tactile résistive, de touches programmables, d’alimentation 24 V DC, d’interface PROFINET et de protection frontale IP65. Il répond ainsi aux besoins des projets qui demandent un panneau HMI compact, lisible et simple à intégrer dans une architecture d’automatisation industrielle orientée exploitation locale de la machine.
