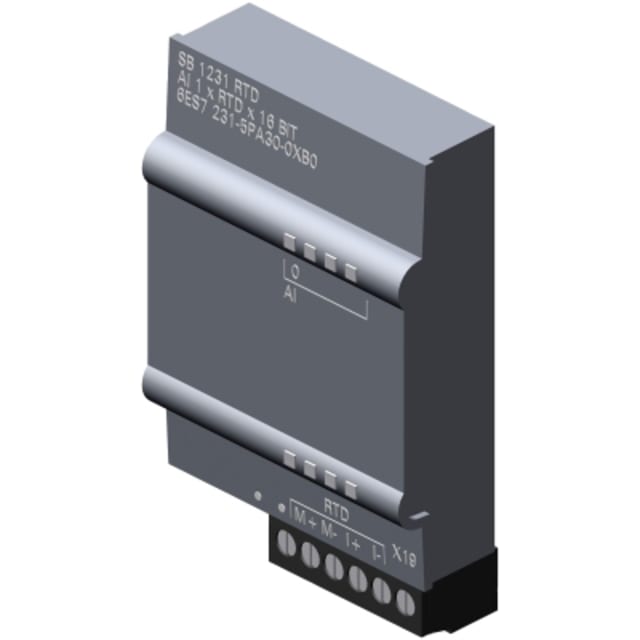

Module entrée analogique RTD S7-1200 6ES72315PA300XB0

Carte d’entrée analogique RTD compacte pour automate Siemens S7-1200

Ce module d’entrée analogique RTD pour S7-1200 est conçu pour ajouter une mesure de température ou de résistance directement au niveau de l’automate, dans un format signal board particulièrement compact. Il convient aux architectures d’automatisation où l’intégration d’un point de mesure supplémentaire doit se faire sans recourir à un module d’extension plus encombrant. Cette version est prévue pour 1 entrée analogique RTD et s’intègre dans l’écosystème S7-1200 pour les applications industrielles de supervision, de régulation et de contrôle de process.

Mesure dédiée aux sondes Pt100 et Pt1000

Le module est spécifiquement adapté aux capteurs RTD de type Pt100 et Pt1000. Il répond ainsi aux besoins courants de mesure de température sur machines, armoires techniques, équipements de process, installations de chauffage industriel ou lignes automatisées. Son entrée accepte également la mesure de résistance, ce qui élargit les possibilités d’utilisation lorsque l’application impose une lecture précise sur capteur résistif. Ce positionnement dédié RTD facilite le choix du bon module pour les intégrateurs qui recherchent une solution claire, cohérente et orientée température résistive.

Résolution 15 bits pour une acquisition fine des valeurs

Avec une résolution de 15 bits sur l’entrée analogique, ce module permet une acquisition détaillée des variations mesurées. Cet avantage est particulièrement utile pour les applications où la stabilité de lecture et la finesse d’exploitation des données influencent la régulation, l’alarme ou l’analyse de fonctionnement. Dans un environnement automatisé, cette précision de conversion contribue à une meilleure exploitation des informations remontées par la sonde, notamment pour le suivi thermique d’équipements sensibles ou la gestion de seuils.

Configuration souple du signal d’entrée

L’entrée analogique est configurable, tout comme le signal d’entrée, ce qui apporte de la souplesse au moment de l’intégration et de la mise en service. Le module est annoncé compatible avec les mesures de tension, de résistance et de thermomètre de résistance, tandis qu’il n’est pas destiné aux entrées courant ni aux thermocouples. Cette sélection claire permet d’éviter les erreurs de choix en projet et d’orienter le produit vers les bonnes applications de mesure, en particulier lorsqu’un canal RTD unique est nécessaire sur une installation S7-1200.

Format signal board pratique pour les extensions ciblées

Grâce à ses dimensions compactes de 38 mm de large, 62 mm de haut et 21 mm de profondeur, ce module convient aux configurations où l’optimisation de l’espace dans l’armoire est importante. Son format signal board en fait une solution intéressante pour enrichir un automate avec une fonction analogique supplémentaire sans alourdir inutilement la configuration matérielle. Pour les tableautiers et automaticiens, c’est une réponse pertinente lorsqu’un seul point de mesure RTD suffit pour compléter une commande existante.

Raccordement à vis pour une intégration simple en environnement industriel

Le raccordement électrique s’effectue par bornes à vis, un choix apprécié dans de nombreuses installations industrielles pour sa simplicité de câblage et sa bonne tenue en maintenance. Ce type de connexion permet un repérage clair des conducteurs et s’adapte bien aux interventions de terrain lors des opérations d’ajout, de remplacement ou de vérification. Pour les armoires d’automatisme, cela favorise une mise en œuvre nette et structurée autour du capteur raccordé.

Un module pensé pour les besoins de mesure en automatisation industrielle

Ce module d’entrée analogique RTD S7-1200 répond à un besoin précis : ajouter une mesure de température résistive fiable et lisible dans une architecture Siemens compacte. Il se destine aux professionnels qui souhaitent instrumenter un point de contrôle thermique sur machine ou process sans partir sur un module multivoies surdimensionné. Son positionnement fonctionnel, centré sur 1 entrée RTD, en fait un choix adapté pour les extensions ciblées, les rénovations d’installations et les coffrets automatisés où chaque emplacement compte.
