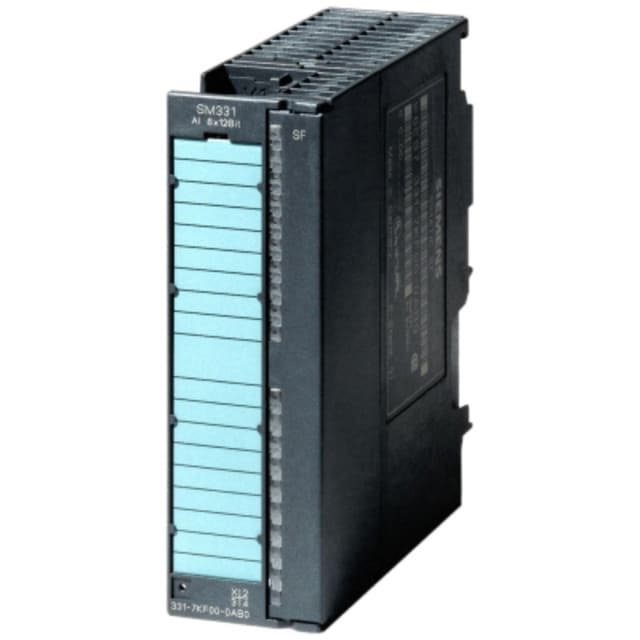

Module d’entrées analogiques SM331 S7-300 6ES73317KF020AB0

Module d’entrées analogiques 8 voies pour automatisation S7-300

Le module d’entrées analogiques SM331 pour S7-300 est conçu pour l’acquisition de signaux analogiques dans les installations d’automatisation industrielle. Il met à disposition 8 entrées analogiques et s’intègre dans un environnement SIMATIC S7-300 pour la remontée fiable des mesures terrain vers l’automate. Ce format convient particulièrement aux armoires de commande où plusieurs capteurs doivent être centralisés sur un même module, tout en conservant une implantation compacte.

Compatible avec plusieurs types de signaux de mesure

Ce module accepte différents types d’entrées, ce qui facilite son utilisation sur des applications variées sans multiplier les références. Il prend en charge les mesures en courant, en tension, en résistance, ainsi que les sondes à résistance et les thermocouples. Les entrées analogiques configurables permettent d’adapter le module au signal réellement utilisé sur site, ce qui simplifie la conception des systèmes de mesure, la modernisation d’installations existantes et le remplacement d’un module en environnement industriel.

Configuration souple pour instrumentation et process

La possibilité de configurer le signal d’entrée rend ce module particulièrement intéressant pour les applications de process, de température, de supervision d’équipements et de suivi de grandeurs électriques ou physiques. Il peut ainsi être utilisé sur des capteurs de procédé, des transmetteurs analogiques ou des chaînes de mesure nécessitant une adaptation par voie selon le besoin de l’installation. Cette souplesse permet d’optimiser l’architecture d’automatisme sans recourir à des cartes dédiées pour chaque famille de capteurs.

Résolution adaptée aux mesures analogiques en environnement machine

Le module dispose d’une résolution de 15 bits sur les entrées analogiques, un niveau adapté pour exploiter finement les variations de signal et améliorer la lecture des valeurs dans l’automate. Pour l’utilisateur, cela se traduit par une acquisition plus détaillée des grandeurs mesurées, utile pour les régulations, le contrôle de température, la surveillance de niveaux ou le suivi de paramètres de production. C’est un choix pertinent lorsque la qualité d’interprétation du signal compte autant que la compatibilité de raccordement.

Séparation galvanique et fonctions de diagnostic pour une intégration plus sereine

Cette version SM331 est prévue avec séparation galvanique, un point important dans les architectures industrielles où il faut limiter l’influence des perturbations entre la partie mesure et le système d’automatisme. Le module est également associé à des fonctions d’alarme et de diagnostic, utiles pour faciliter l’exploitation et l’analyse des défauts lors de la mise en service ou en maintenance. Dans un contexte d’atelier, de ligne automatisée ou de process technique, ces caractéristiques contribuent à une intégration plus lisible et plus maîtrisée.

Raccordement pratique pour armoire industrielle

Le raccordement électrique est prévu en version à vis ou à ressort, ce qui laisse une bonne latitude selon les habitudes de câblage et les contraintes de maintenance. Ce type de connexion s’adapte bien aux armoires industrielles où la clarté de câblage, la tenue des conducteurs et la rapidité d’intervention sont essentielles. Le module utilise un encombrement compact avec une largeur de 40 mm, une hauteur de 125 mm et une profondeur de 117 mm, ce qui facilite son implantation sur rack S7-300 lorsque l’espace disponible doit être optimisé.

Un choix pertinent pour la modernisation et l’extension d’installations

Dans une logique d’extension de station existante ou de remplacement d’un module d’entrées analogiques sur automate S7-300, ce SM331 répond aux besoins des intégrateurs, automaticiens et mainteneurs recherchant une carte polyvalente pour instrumentation analogique. Son positionnement est particulièrement intéressant pour les installations qui combinent différents types de capteurs sur une même machine ou un même process. Il permet de conserver une architecture homogène autour de la gamme S7-300 tout en couvrant des besoins de mesure étendus.
