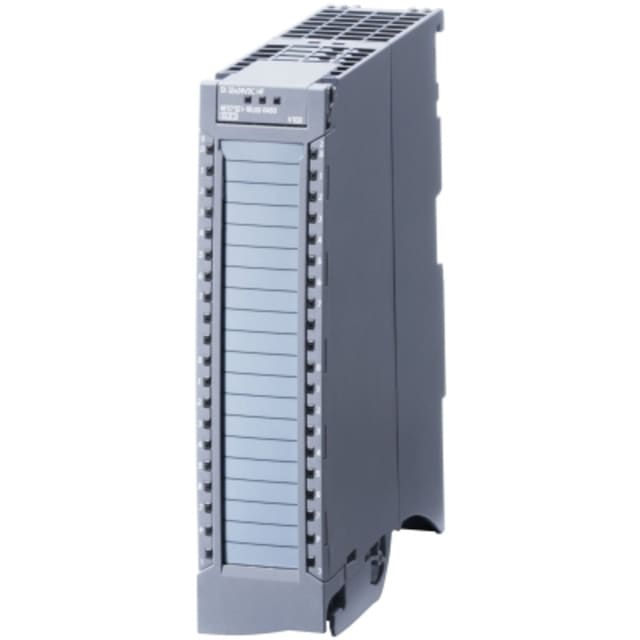

Module d’entrées TOR 24V CC SIMATIC S7-1500 6ES75211BL000AB0

Module d’entrées TOR 24 V CC haute densité pour automate SIMATIC S7-1500

Ce module d’entrées TOR 24 V CC pour environnement SIMATIC S7-1500 est conçu pour l’acquisition de signaux numériques sur 32 voies. Il répond aux besoins des installations d’automatisation industrielle qui exigent une lecture rapide, structurée et dense des états terrain. Sa version HF convient particulièrement aux architectures où la précision de détection, les fonctions de diagnostic et la souplesse d’intégration sont recherchées au niveau des entrées.

32 entrées numériques pour centraliser un grand nombre de signaux terrain

Avec 32 entrées numériques en 24 V CC, ce module permet de regrouper sur un seul emplacement un volume important d’informations TOR issues de capteurs, contacts, fins de course, détecteurs ou états d’équipements. Cette densité simplifie la conception des armoires, limite la multiplication des modules et facilite l’organisation des E/S dans les applications industrielles exigeantes. Les entrées sont organisées par groupes de 16, ce qui favorise une implantation claire dans les projets d’automatisme.

Plage d’alimentation 19,2 à 28,8 V CC adaptée aux standards industriels

Le module fonctionne sous alimentation continue 19,2 à 28,8 V, dans la plage habituellement utilisée en automatisation. Il accepte une tension d’entrée de -30 à 30 V et présente un courant d’entrée de 2,5 mA à l’état 1, ce qui permet une prise en compte cohérente des signaux 24 V CC courants dans les machines, lignes de production et installations techniques. Cette compatibilité facilite son intégration dans des systèmes déjà normalisés autour du 24 V continu.

Temps de réponse réglable pour s’adapter au comportement réel des signaux

Le temps de retard au changement de signal est réglable de 0,05 à 20 ms. Ce point est particulièrement utile lorsque l’application doit soit capter des changements d’état très rapides, soit au contraire filtrer des signaux perturbés ou sujets aux rebonds mécaniques. Cette plage de réglage permet d’ajuster le comportement du module selon la nature des capteurs raccordés et la logique de traitement attendue par l’automate.

Fonctions de diagnostic et interruptions matérielles pour une automatisation plus exploitable

Cette version intègre des fonctions de diagnostic ainsi que des interruptions matérielles, ce qui améliore l’exploitation des événements d’entrée dans les programmes d’automatisme. Deux entrées peuvent également être utilisées comme compteurs, un avantage intéressant pour certaines applications de comptage d’impulsions ou de suivi d’événements simples sans ajouter de module spécialisé. Pour l’intégrateur, cela apporte davantage de souplesse dans la gestion des signaux de terrain au sein d’une station S7-1500.

Format compact pour coffret industriel et intégration soignée

Avec une hauteur de 147 mm, une profondeur de 129 mm et une largeur compacte de la gamme correspondante, ce module trouve facilement sa place dans une armoire d’automatisation structurée. Sa puissance absorbée de 4,2 W contribue à une intégration maîtrisée dans les ensembles d’E/S. Le raccordement nécessite un connecteur frontal à commander séparément, en version bornes à vis ou push-in selon le mode de câblage retenu pour l’installation.

Un choix pertinent pour la lecture de capteurs et contacts en automatisation industrielle

Ce module d’entrées TOR 24 V CC s’adresse aux intégrateurs, tableautiers et mainteneurs qui recherchent une solution S7-1500 dédiée à l’acquisition de signaux numériques sans fonction de sortie. Il convient aux applications de surveillance d’états, de remontée d’informations machine, de gestion de sécurités process non safety, de contrôle de présence, de lecture de contacts auxiliaires ou de détection de position. Dans une architecture d’automate Siemens, il constitue une réponse précise pour étendre les entrées numériques tout en conservant une logique d’installation claire et professionnelle.
