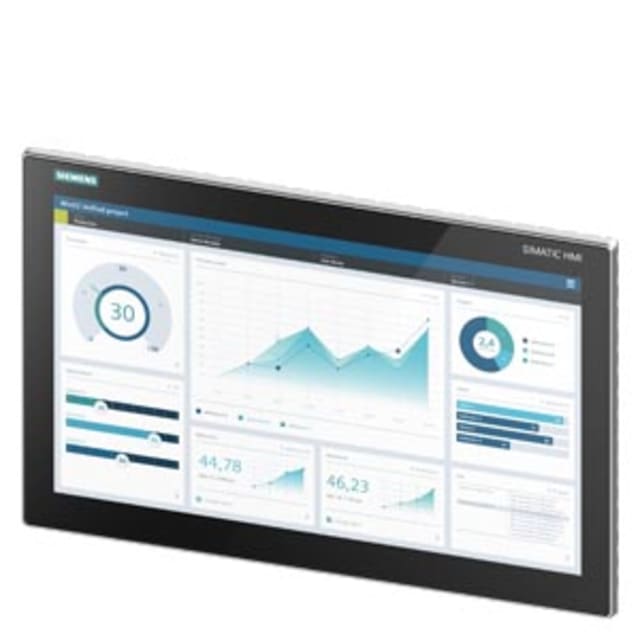

Unified Comfort Panel, touch operation, 18.5 – 6AV21283UB060AX1
Simatic HMI MTP1900
Le SIMATIC HMI MTP1900 est un panneau tactile unifié qui permet des concepts de conduite innovants avec un écran TFT large de 18,5 pouces.
Détails techniques :
- Type : Unified Comfort Panel
- Écran : TFT large 18.5 pouces
- Couleurs : 16 millions de couleurs
- Interface : PROFINET
- Configuration : à partir de WinCC Unified V16
- Logiciel : en open source, cédé à titre gratuit
- Formats disponibles : de 7 à 22 pouces
- Technologie : multitactile moderne
- Capacité : puissance nettement supérieure pour des applications de grande taille
- Sécurité IT : système d’exploitation propriétaire, fonction de désactivation des fonctionnalités inutilisées
- Variantes de design : Design standard avec logo Siemens et cadre en aluminium argenté, Design neutre sans logo et cadre en aluminium noir
Avantages client :
- Confort d’utilisation maximal grâce à la technologie multitactile
- Possibilité d’extension des fonctionnalités grâce à la fonctionnalité Edge
- Applications plus grandes possibles sur un système Panel
Avertissement : généré par l’IA.
4,918.41€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 4,918.41€ | 0% |
| 3-5 | 4,820.04€ | 2% |
| 6-10 | 4,770.86€ | 3% |
| 11+ | 4,721.67€ | 4% |
Pupitre opérateur Siemens SIMATIC HMI MTP1900
Le SIMATIC HMI MTP1900, référence 6AV2128-3UB06-0AX1, est un Unified Comfort Panel destiné à la conduite et à la visualisation de machines. Son écran tactile multipoint TFT de 18,5 pouces offre une surface adaptée aux synoptiques détaillés, aux alarmes, aux tendances et aux commandes d’applications industrielles étendues.
Affichage Full HD riche en couleurs
La dalle affiche 1 920 × 1 080 pixels et 16,7 millions de couleurs. Le rétroéclairage est réglable de 10 à 100 %, ce qui permet d’adapter la luminosité au poste de travail. Les claviers numérique et alphanumérique sont affichés à l’écran selon les champs configurés dans l’application HMI.
Configuration avec WinCC Unified Comfort
Le pupitre se configure à partir de WinCC Unified Comfort V16. Son interface PROFINET assure l’échange avec les équipements d’automatisation compatibles. Le projet doit être dimensionné, testé et documenté avant déploiement, notamment pour les droits utilisateurs, les alarmes, les recettes et les fonctions accessibles depuis l’interface opérateur.
Alimentation industrielle en 24 V DC
L’alimentation nominale est de 24 V DC, avec une plage admissible de 19,2 à 28,8 V. Siemens indique une consommation nominale de 1,2 A et jusqu’à 1,7 A. L’alimentation, la protection et la mise à la terre doivent être dimensionnées selon le manuel et l’architecture de l’armoire.
Montage en façade d’armoire
La face avant mesure environ 464 × 294 mm et atteint IP65 lorsque le montage et le joint sont réalisés conformément aux instructions. Le pupitre peut être intégré en orientation paysage ou portrait. Avant la découpe, contrôlez l’encombrement arrière, les rayons de courbure des câbles et la ventilation disponible.
Caractéristiques techniques
| Tension d'alimentation sous courant continu | 19.2...28.8 V |
|---|---|
| Exécution de l'affichage | TFT |
| Nombre de pixels horizontal | 1920 |
| Nombre de pixels vertical | 1080 |
| Taille de l'écran | 18.5 pouce |
| Type de tension d'alimentation | DC |
| Soutient protocole TCP/IP | oui |
| Nombre d'interfaces ethernet industriel | 2 |
| Soutient protocole PROFIBUS | non |
| Soutient protocole CAN | non |
| Nombre d'interfaces sériel RS 232 | 0 |
| Nombre d'interfaces sériel RS 422 | 0 |
| Soutient protocole MODBUS | oui |
| Nombre d'interfaces sériel RS 485 | 1 |
| Nombre d'interfaces sériel TTY | 0 |
| Nombre d'interfaces USB | 4 |
| Supporte le protocole pour PROFINET IO | non |
| Nombre d'interfaces parallèle | 0 |
| Nombre des interfaces HW sans fil | 0 |
| Nombre d'interfaces autres | 0 |
| Supporte le protocole pour EtherNet/IP | oui |
| Soutient protocole INTERBUS | non |
| Soutient protocole ASI | non |
| Supporte protocole pour KNX | non |
| Soutient protocole Data-Highway | non |
| Affichage, couleur | oui |
| Soutient protocole DeviceNet | non |
| Nombre de couleurs de l'écran | 16777216 |
| Soutient protocole SUCONET | non |
| Protocole LON | non |
| Supporte le protocole pour PROFINET CBA | non |
| Clavier numérique | oui |
| Soutient protocole SERCOS | non |
| Soutient le protocole de foundation fieldbus | non |
| Supporte un protocole pour AS-Interface Safety at Work | non |
| Soutient le protocole de sécurité DeviceNet Safety | non |
| Profondeur totale | 73 mm |
| Protocole INTERBUS-Safety | non |
| Supporte le protocole pour PROFIsafe | non |
| Protection, frontale (IP) | IP65 |
| Supporte le protocole pour SafetyBUS p | non |
| Soutient protocole d'autres systèmes de bus | oui |
| Standard de communication sans fil Bluetooth | non |
| Standard radio WLAN 802.11 | non |
| Standard radio GPRS | non |
| Hauteur (frontale) | 294 mm |
| Standard radio GSM | non |
| Standard radio UMTS | non |
| maître IO-Link | non |
| Clavier alpha | oui |
| Annonce de signalisation | oui |
| Système de signalisation (amortisseurs et reconnaissance compris) | oui |
| Présentation de valeur de processus (sortie) | oui |
| Valeur de processus alloué (saisie) | oui |
| Préscriptions | oui |
| Listage | oui |
| Nombre de langues en ligne | 32 |
| Composants de logiciel supplémentaires, chargeable | oui |
| Température de service | 0...45 °C |
| Mode de fixation montage de barre profilée | non |
| Montage possible d'un appareil mural/direct | non |
| adapté aux fonctions de sécurité | non |
| Largeur (frontale) | 464 mm |
Produits de la même marque dans la catégorie la plus précise
Quelle est la taille de l’écran du MTP1900 ?
Il possède un écran tactile multipoint TFT panoramique de 18,5 pouces.
Quelle résolution affiche-t-il ?
L’écran offre une résolution Full HD de 1 920 × 1 080 pixels avec 16,7 millions de couleurs.
Avec quel logiciel se configure-t-il ?
Cette référence se configure à partir de WinCC Unified Comfort V16.
Quelle alimentation faut-il prévoir ?
Le pupitre fonctionne sous 24 V DC, avec une plage admissible de 19,2 à 28,8 V.
