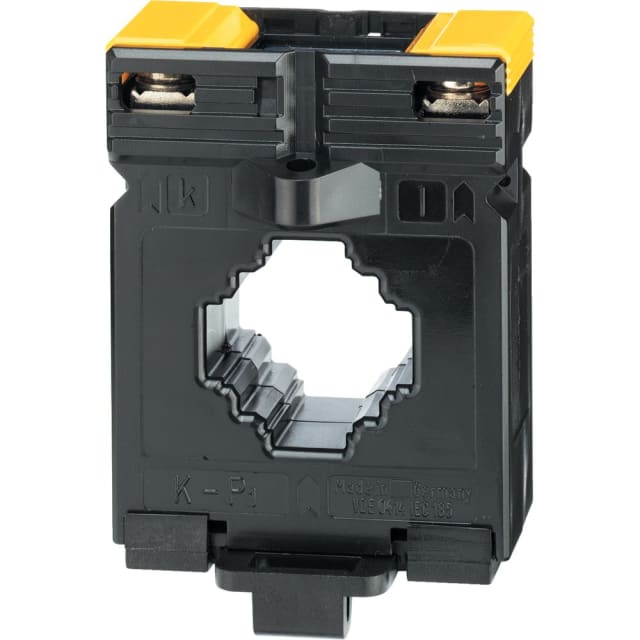

Transformateur de courant à barre 100/5A pour la mesure en tableau

Ce transformateur de courant à barre 100/5A est conçu pour convertir un courant primaire jusqu’à 100 A en un courant secondaire normalisé de 5 A, directement exploitable par les appareils de mesure associés. Ce principe permet d’intégrer facilement un ampèremètre, un analyseur de réseau ou un compteur dans un tableau électrique, tout en adaptant le signal au calibre de l’équipement raccordé. Son format à câble ou barre passante le rend particulièrement adapté aux environnements de distribution et de comptage où la lecture du courant doit rester simple, nette et compatible avec les standards usuels.

Classe de précision 0,5 pour un suivi électrique cohérent

Avec une classe de précision 0,5, ce transformateur de courant répond aux besoins de mesure nécessitant une bonne tenue de précision pour le suivi des intensités. Il convient aux installations où l’on recherche une remontée de mesure sérieuse pour le contrôle de charges, la surveillance d’une ligne ou l’alimentation d’instruments de comptage et de supervision. Sa puissance apparente secondaire de 1,5 VA le destine à une association avec des appareils compatibles, dans une logique de mesure stable et correctement dimensionnée.

Format TCB 26-30 avec passage pour câble ou conducteur adapté

Ce modèle repose sur un format de passage TCB 26-30 avec un diamètre d’ouverture de 26 mm et une ouverture de 30 x 30 mm. Cette géométrie facilite l’intégration autour d’un conducteur adapté, qu’il s’agisse d’un câble ou d’une barre compatible avec les dimensions prévues. Ce type de conception est particulièrement recherché dans les armoires et coffrets où l’espace de câblage doit rester lisible et accessible, sans recourir à un composant encombrant ou à une mise en œuvre complexe.

Connexion secondaire à vis pour un raccordement net

La sortie secondaire en 5 A se fait par raccordement à vis. Ce mode de connexion permet un câblage clair côté mesure et s’intègre naturellement dans les habitudes de montage en tableau électrique. Il simplifie le raccordement vers l’appareil de mesure ou le bornier dédié, tout en favorisant une installation ordonnée lors des opérations de câblage, de repérage et de maintenance.

Fixation à cliquet pratique pour l’intégration en coffret

Le transformateur est doté d’une fixation à cliquet, un atout concret pour accélérer la pose dans un ensemble de distribution. Ce système de montage facilite l’intégration dans les coffrets et tableaux où la rapidité d’assemblage, la répétabilité du geste et la propreté d’implantation sont importantes. Pour les monteurs et tableautiers, cela représente un vrai avantage dans les configurations où plusieurs points de mesure doivent être installés de manière homogène.

Caractéristiques techniques utiles pour le bon dimensionnement

Ce convertisseur de courant enfiché dispose d’une entrée primaire unique et d’un facteur FS 5. Il n’est pas étalonné et ne comporte pas de protection contre les contacts physiques, ce qui implique de l’intégrer dans un environnement de tableau ou d’enveloppe approprié. L’absence de rail de cuivre intégré laisse davantage de souplesse dans le choix de l’architecture de passage du conducteur primaire. Ces éléments techniques sont importants pour sélectionner un transformateur de courant réellement adapté au montage prévu et à l’appareil de mesure associé.

Un choix pertinent pour comptage, contrôle et instrumentation

Ce transformateur de courant 100/5A classe 0,5 convient aux applications de mesure en distribution électrique, en sous-comptage, en contrôle de départs et en instrumentation de tableau. Son format compact, son ouverture dédiée au passage du conducteur et sa sortie secondaire standardisée en font une solution efficace pour les professionnels qui recherchent un composant cohérent avec les usages courants du matériel de mesure électrique. Il constitue une base adaptée pour construire une chaîne de mesure propre, lisible et bien dimensionnée dans un coffret ou une armoire.
