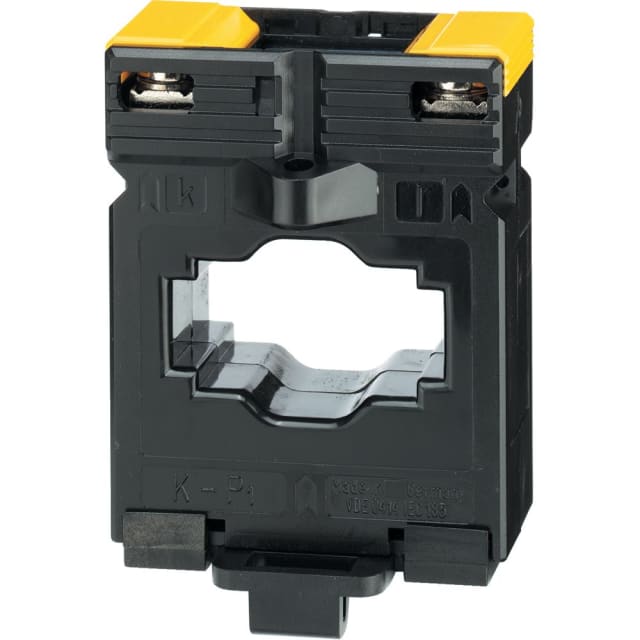

Transformateur de courant à barre 250/5A classe 1 192T3225

Transformateur de courant à barre 250/5A pour mesure indirecte en tableau

Ce transformateur de courant à barre 250/5A est conçu pour convertir un courant primaire élevé en un courant secondaire standard de 5 A, exploitable par les appareils de mesure, de comptage ou de contrôle. Son format à barre ou câble passant convient aux intégrations en tableau électrique lorsque l’on recherche une mesure indirecte claire et compatible avec les équipements associés. Cette version correspond à un modèle TCB 26-40 en classe 1 avec puissance apparente de 2,5 VA.

Calibre 250 A et sortie secondaire 5 A pour instrumentation standard

Avec un courant primaire assigné de 250 A et un secondaire de 5 A, ce transformateur de courant répond aux besoins courants de mesure sur départs de puissance, distribution électrique et surveillance d’installation. Ce rapport 250/5A facilite le raccordement à des compteurs, centrales de mesure ou appareils de contrôle prévus pour une entrée secondaire standardisée, tout en gardant une lecture adaptée au circuit surveillé.

Classe de précision 1 pour un suivi cohérent des grandeurs électriques

Sa classe de précision 1 le destine aux applications de mesure où la cohérence des valeurs relevées est essentielle pour le suivi d’énergie, la supervision et l’exploitation d’un tableau. La puissance secondaire assignée de 2,5 VA permet de l’associer à une chaîne de mesure compatible sans surdimensionnement inutile, ce qui en fait une solution adaptée aux montages techniques orientés instrumentation.

Passage sur barre ou câble avec ouverture 26 mm et fenêtre 40 x 40 mm

Le transformateur dispose d’un diamètre d’ouverture de 26 mm et d’une ouverture de 40 x 40 mm, ce qui facilite son implantation autour d’un conducteur adapté, en barre ou en câble passant selon la configuration retenue. Cette géométrie permet de l’intégrer plus facilement dans les ensembles de distribution et de mesure, notamment lorsque l’encombrement et l’accessibilité au conducteur sont des critères importants au moment du montage.

Montage pratique par fixation à cliquet

La fixation à cliquet simplifie la mise en place du transformateur dans l’environnement du tableau et contribue à un montage plus rapide sur les configurations prévues pour ce type d’installation. Ce principe de maintien est particulièrement apprécié dans les armoires et coffrets où la lisibilité du câblage et la rapidité d’intervention comptent autant que la compacité de l’appareillage.

Raccordement secondaire à vis pour une connexion nette et maîtrisée

Le raccordement secondaire à vis permet une connexion simple et directe vers l’appareil de mesure associé. Ce mode de connexion est bien adapté aux environnements électriques techniques dans lesquels la tenue du câblage et la clarté des repérages sont recherchées. Avec une seule entrée primaire, ce modèle répond à une architecture de mesure classique sur conducteur unique.

Caractéristiques utiles pour le choix du bon transformateur de courant

Ce modèle réunit les caractéristiques attendues pour une application de mesure indirecte en tableau : rapport 250/5A, classe 1, puissance 2,5 VA, facteur FS 5, ouverture adaptée au passage du conducteur et montage encliquetable. Il convient lorsque l’objectif est d’équiper une distribution électrique avec un transformateur de courant à barre compact, pensé pour l’instrumentation, la remontée d’informations électriques et l’intégration propre dans un ensemble de protection et de distribution.
