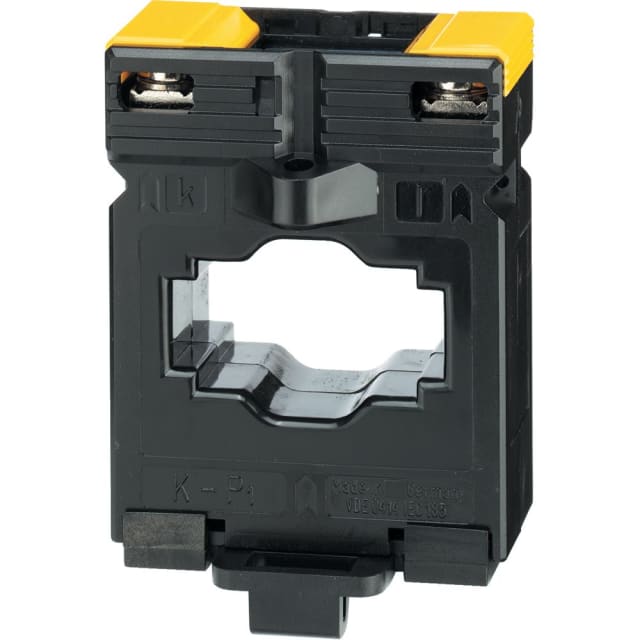

Transformateur de courant 400/5A classe 1 5VA 192T3240

Transformateur de courant 400/5A pour mesure sur barre ou câble passant

Ce transformateur de courant 400/5A est conçu pour convertir un courant primaire élevé en un signal secondaire normalisé de 5 A, exploitable par les appareils de mesure, de comptage ou de supervision. Son format barre ou câble passant permet une intégration directe dans un tableau électrique lorsque le conducteur traverse l’ouverture du tore, avec une solution adaptée aux installations où la lecture du courant doit rester précise et exploitable.

Format TCB 26-40 adapté aux conducteurs et jeux de barres compacts

Le corps de mesure dispose d’une ouverture de 26 mm avec un passage utile de 40 x 40 mm, ce qui facilite la mise en œuvre sur de nombreux conducteurs isolés ou configurations de distribution compactes. Ce format est particulièrement intéressant pour les armoires et coffrets où l’encombrement doit rester maîtrisé tout en conservant un passage suffisant pour le conducteur à mesurer.

Rapport 400/5A avec classe 1 pour les usages de contrôle et de suivi

Avec un courant primaire assigné de 400 A et un secondaire de 5 A, ce modèle répond aux besoins classiques d’adaptation entre circuit de puissance et instrumentation. Sa classe de précision 1 convient aux applications de mesure courantes dans les tableaux de distribution, pour le suivi d’intensité, l’affichage, le report vers centrale de mesure ou l’association à des équipements de gestion énergétique compatibles.

Puissance de 5 VA pour une bonne compatibilité avec les circuits secondaires

La puissance apparente secondaire de 5 VA permet d’alimenter le circuit de mesure dans des conditions adaptées aux usages prévus par ce type de capteur. Ce point est important lors du choix du transformateur de courant, car il contribue à la bonne adéquation entre le tore, la longueur de liaison secondaire et l’appareil raccordé. Pour l’installateur, cela aide à sélectionner une configuration cohérente sans surdimensionnement inutile.

Montage pratique avec fixation à cliquet et raccordement secondaire à vis

Ce transformateur de courant enfiché est prévu avec fixation à cliquet, un avantage appréciable pour accélérer l’intégration dans le tableau et simplifier le positionnement. Le raccordement secondaire à vis apporte une connexion nette et directe vers les équipements de mesure. Cette combinaison est bien adaptée aux interventions de câblage où la lisibilité du montage et la tenue des connexions sont recherchées.

Caractéristiques utiles pour une intégration claire en tableau électrique

Le modèle comporte une entrée primaire unique et ne dispose pas de rail cuivre intégré, ce qui le destine à une utilisation simple et ciblée autour d’un seul conducteur à surveiller. Il n’est pas étalonné et n’intègre pas de protection contre les contacts physiques, des éléments à prendre en compte dans la conception de l’ensemble et dans le choix de son environnement de montage. Son facteur de limitation de surtension FS 5 complète son profil technique pour les applications de mesure usuelles.

Un choix pertinent pour comptage, sous-comptage et instrumentation

Ce transformateur de courant 400/5A classe 1 5VA convient aux besoins d’instrumentation dans les ensembles de distribution électrique, qu’il s’agisse de suivi de charge, de remontée d’information ou de sous-comptage via appareil compatible 5 A. Son exécution barre ou câble passant, son format compact et son raccordement simple en font une solution efficace pour équiper un tableau avec un capteur de courant lisible, standardisé et facile à associer aux équipements de mesure du marché.
