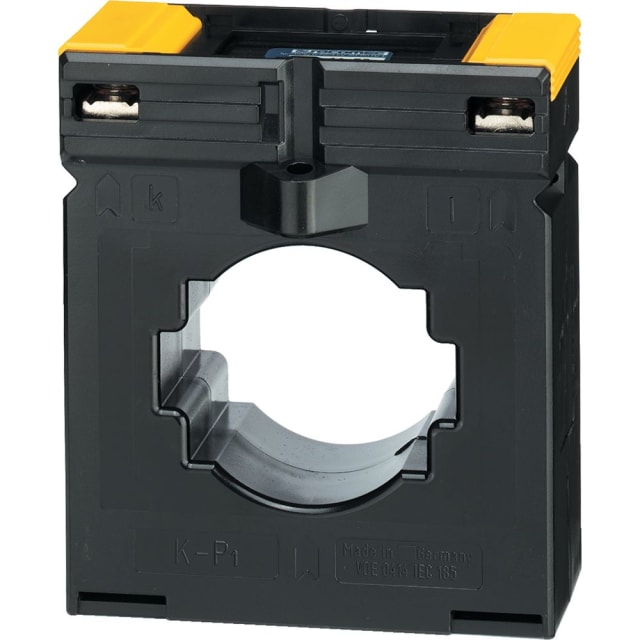

Transformateur de courant barre traversante 750/5A 192T5075

Transformateur de courant barre traversante 750/5A pour mesure sur tableau électrique

Ce transformateur de courant barre traversante 750/5A est conçu pour convertir un courant primaire élevé en un courant secondaire normalisé de 5 A, exploitable par les appareils de mesure, de comptage ou de surveillance. Il convient parfaitement aux installations de distribution électrique où il faut relever l’intensité avec précision sans intervenir directement sur le circuit de puissance. Son format à barre ou câble passant le rend particulièrement adapté aux tableaux électriques et aux ensembles de protection et de répartition.

Calibre 750 A avec sortie secondaire 5 A pour instrumentation standard

Avec un courant primaire assigné de 750 A et un secondaire de 5 A, ce modèle répond aux besoins courants de mesure indirecte sur réseaux de puissance. Ce rapport de transformation permet l’association avec de nombreux ampèremètres, centrales de mesure, analyseurs d’énergie et dispositifs de supervision prévus pour une entrée 5 A. La puissance apparente assignée de 10 VA contribue à une exploitation cohérente avec les circuits de mesure usuels en environnement tertiaire et industriel.

Classe de précision 0,5 pour un suivi électrique maîtrisé

Sa classe de précision 0,5 en fait un choix pertinent lorsque la justesse de mesure est importante pour le contrôle des charges, le suivi des consommations ou l’exploitation des données électriques. Ce niveau de précision convient aux applications de mesure technique dans lesquelles la stabilité de lecture et la cohérence des informations relevées sont essentielles pour piloter l’installation, répartir les circuits ou vérifier le comportement d’une ligne fortement chargée.

Passage barre ou câble avec ouverture 44 mm et fenêtre 50 x 50 mm

Ce transformateur de courant dispose d’un diamètre d’ouverture de 44 mm ainsi que d’une fenêtre de 50 mm en hauteur et 50 mm en largeur. Cette configuration facilite son intégration autour d’un conducteur adapté, qu’il s’agisse d’une barre ou d’un câble passant selon l’implantation du tableau. Ce format est intéressant lorsque l’on recherche une solution compacte et lisible pour instrumenter un départ de puissance tout en conservant une mise en œuvre claire dans l’enveloppe.

Montage rapide par fixation à cliquet

La fixation à cliquet simplifie l’installation et contribue à un positionnement pratique dans les ensembles de distribution. Ce mode de montage est apprécié sur chantier comme en atelier de câblage lorsqu’il faut gagner du temps au moment de l’équipement du tableau. Il permet une intégration plus fluide dans les coffrets et armoires, tout en conservant une architecture propre pour les circuits de mesure et de contrôle.

Raccordement secondaire à vis pour connexion nette et accessible

La connexion secondaire par raccordement à vis favorise un câblage simple et direct vers l’appareillage de mesure. Ce type de borne est bien adapté aux environnements électriques où l’on recherche une connexion lisible, facilement contrôlable et compatible avec les habitudes de câblage en tableau. Avec une seule entrée primaire, ce transformateur est pensé pour une mesure dédiée et claire d’un conducteur donné, ce qui facilite l’identification des départs et la maintenance de l’installation.

Un choix adapté aux fonctions de mesure, supervision et répartition

Ce transformateur de courant 750/5A trouve sa place dans de nombreuses applications de distribution électrique : armoires de puissance, tableaux divisionnaires, équipements de supervision, suivi de charge ou contrôle d’intensité sur départs importants. Son facteur de sécurité FS 5 s’inscrit dans une logique d’utilisation orientée mesure. Pour l’acheteur professionnel, c’est une solution technique pertinente lorsqu’il faut instrumenter un circuit de 750 A avec un transformateur de courant à passage traversant, compact, précis et facile à intégrer dans un tableau électrique.
