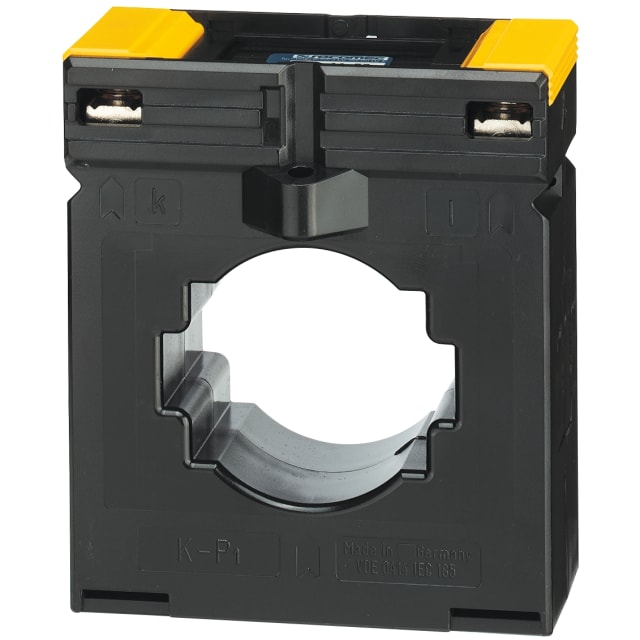

Transformateur de courant 800/5A TCB 44-50 192T5080

Transformateur de courant 800/5A pour mesure sur circuits de forte intensité

Ce transformateur de courant enfiché est conçu pour convertir un courant primaire de 800 A en un secondaire de 5 A exploitable par les appareils de mesure et de comptage. Il s’intègre dans les installations où la mesure directe n’est pas adaptée, en permettant l’association avec des centrales de mesure, compteurs d’énergie ou autres équipements de contrôle en tableau électrique et en environnement industriel.

Format traversant adapté aux jeux de barres et conducteurs de section importante

Grâce à son ouverture de 44 mm et à son passage utile de 50 x 50 mm, ce modèle convient aux montages nécessitant l’intégration autour d’un conducteur ou d’une barre de dimensions compatibles. Cette configuration facilite son emploi dans les armoires et tableaux de distribution où l’encombrement et la géométrie de passage sont des critères déterminants pour une installation propre et maîtrisée.

Rapport 800/5A pour une exploitation simple avec les appareils standards

Le rapport de transformation 800/5A correspond à un besoin fréquent en mesure d’intensité sur réseaux de puissance. Le secondaire en 5 A permet une compatibilité courante avec de nombreux instruments de mesure. Ce choix simplifie le dimensionnement de la chaîne de mesure tout en assurant une lecture cohérente des consommations, des charges ou des intensités circulant dans l’installation.

Classe de précision 0,5 pour le suivi énergétique et la mesure technique

Avec une classe de précision 0,5, ce transformateur de courant répond aux usages nécessitant une mesure soignée pour le contrôle d’exploitation, le suivi de charge et la supervision électrique. Il convient particulièrement lorsque l’on recherche une restitution précise du courant transformé pour alimenter des équipements de mesure exigeants, sans recourir à une solution surdimensionnée.

Puissance apparente de 15 VA pour alimenter le circuit de mesure

Sa puissance secondaire apparente de 15 VA permet d’alimenter correctement le circuit de mesure associé, sous réserve d’un câblage et d’appareils compatibles. Cette valeur est à prendre en compte pour préserver les performances de l’ensemble et choisir la longueur de liaison ainsi que les équipements raccordés au secondaire dans de bonnes conditions d’exploitation.

Fixation à cliquet pour une intégration pratique en tableau

La présence d’une fixation à cliquet apporte une mise en place rapide et rationnelle lors du montage. Ce principe est particulièrement appréciable dans les tableaux et coffrets où les opérations d’installation doivent rester nettes et efficaces. Le raccordement secondaire à vis contribue également à une connexion stable et claire pour le câblage des conducteurs de mesure.

Caractéristiques utiles pour le choix du bon transformateur de courant

Ce modèle dispose d’une entrée primaire unique, d’un facteur de sécurité FS 5 et n’est pas étalonné. Il constitue une solution adaptée pour les applications de mesure de courant en basse tension lorsque l’on recherche un transformateur traversant 800/5A avec classe 0,5, puissance 15 VA et encombrement compatible avec une ouverture de 44 mm et un passage de 50 x 50 mm.
