Transformateur de courant TCA 21 100/5A ASR 20.3

Transformateur de courant TCA 21 100/5A pour mesure sur installation AC

Le transformateur de courant TCA 21 100/5A ASR 20.3 est conçu pour la mesure de courant sur réseaux AC avec un primaire nominal de 100 A et une sortie secondaire 5 A. Ce format permet d’exploiter le signal avec les appareils de mesure, de comptage ou de supervision compatibles, tout en assurant une adaptation propre entre le conducteur traversant et la chaîne de mesure électrique.

Format traversant à noyau fermé avec ouverture de 21 mm

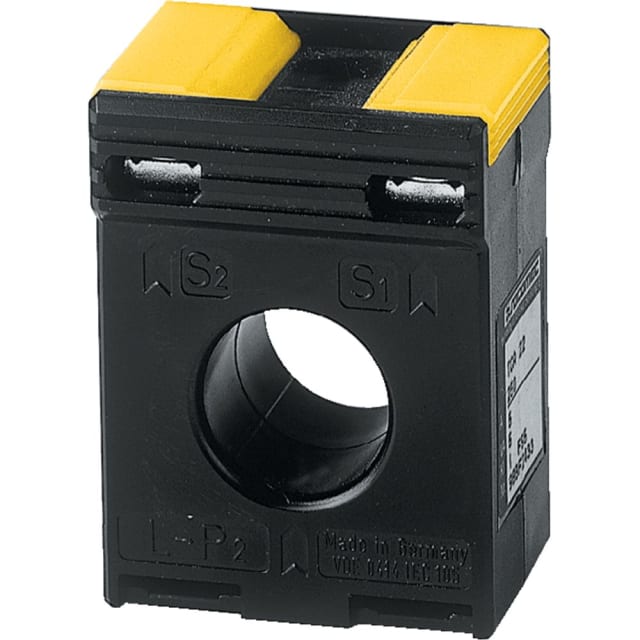

Ce modèle TCA 21 repose sur une conception à noyau fermé, aussi appelée transformateur de courant traversant, avec un diamètre d’ouverture de 21 mm. Il convient aux montages où le conducteur principal passe directement dans le tore, ce qui simplifie l’intégration dans un tableau électrique lorsque l’encombrement doit rester maîtrisé. Cette géométrie est particulièrement adaptée aux applications de comptage, de sous-comptage et de contrôle d’intensité sur départs dédiés.

Classe de précision 0,5 pour un relevé exploitable en comptage et contrôle

Avec une classe de précision 0,5, ce transformateur de courant répond aux besoins d’une mesure soignée lorsque la cohérence des valeurs relevées est importante. Il est ainsi pertinent pour les usages de suivi énergétique, d’analyse de charge ou de remontée d’informations vers des équipements de mesure. Sa puissance apparente secondaire nominale de 1,5 VA doit être prise en compte pour conserver de bonnes conditions d’exploitation avec l’appareil raccordé et la longueur de liaison secondaire.

Sortie secondaire 5 A avec raccordement à vis

La sortie secondaire 5 A correspond à un standard largement utilisé dans les installations de mesure électrique. Le raccordement secondaire à vis facilite une connexion nette et durable vers le compteur, l’analyseur réseau ou tout autre appareil prévu pour cette intensité secondaire. Ce choix de connexion est intéressant dans les tableaux où l’on recherche un câblage simple à contrôler lors de l’installation ou de la maintenance.

Montage pratique grâce à la fixation par encliquetage

Ce transformateur de courant est équipé d’une fixation à cliquet, pratique pour accélérer la mise en place dans l’enveloppe ou sur le support prévu. La présence d’un rail de cuivre fait également partie de sa configuration, ce qui oriente clairement ce produit vers des usages techniques de mesure en environnement de distribution électrique. Son exécution avec une seule entrée primaire convient aux configurations classiques sur conducteur unique.

FS 5 et caractéristiques adaptées à une fonction de mesure

Le facteur de sécurité FS 5 confirme le positionnement de ce modèle pour la mesure de courant. Cette caractéristique est à considérer lors du choix du transformateur dans une architecture où l’appareil secondaire doit recevoir une image exploitable du courant primaire sans sortir du cadre prévu par le produit. Le modèle n’est pas étalonné, ce qui convient aux applications techniques courantes où la sélection se fait avant tout sur le ratio, la classe de précision et les contraintes de montage.

Un choix pertinent pour tableaux, comptage divisionnaire et supervision

Le TCA 21 100/5A ASR 20.3 s’intègre naturellement dans les tableaux de distribution, armoires électriques et ensembles de mesure nécessitant un transformateur de courant compact en 100/5 A. Il constitue une solution adaptée pour le comptage divisionnaire, la mesure sur départ de puissance, le suivi de consommation ou l’alimentation d’un instrument de contrôle. Pour éviter toute erreur de sélection, il est essentiel de vérifier la compatibilité entre le diamètre de passage, le courant primaire nominal, la charge secondaire admissible et l’entrée 5 A de l’appareil associé.
