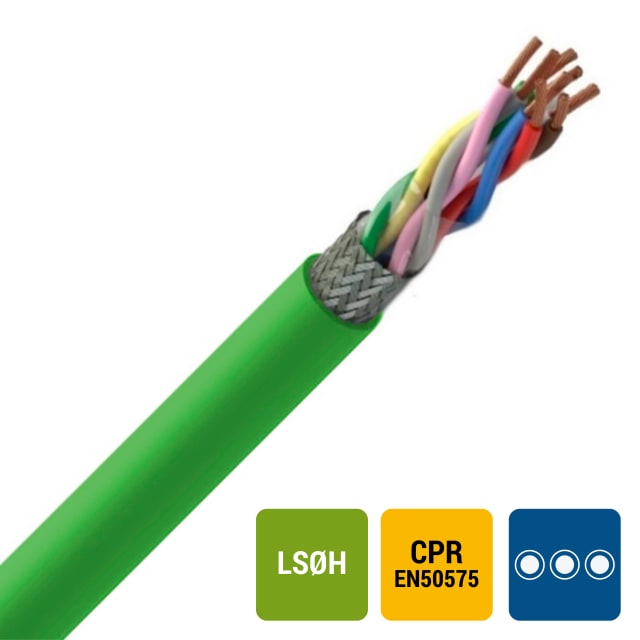

Câble blindé LIHCH LS0H vert 3x2x0,34 mm² DIN 47100

Câble blindé LS0H conçu pour les liaisons de commande et de signal

Le câble blindé LIHCH LS0H vert 3x2x0,34 mm² DIN 47100 est destiné aux circuits de commande, de transmission de signaux et aux liaisons basse fréquence nécessitant une bonne tenue en environnement technique. Sa construction en 3 paires de conducteurs de 0,34 mm² convient particulièrement aux installations où la compacité, la souplesse et la protection contre les perturbations électromagnétiques sont recherchées. Sa gaine verte permet aussi une identification visuelle rapide dans les cheminements dédiés aux fonctions de commande ou de sécurité.

Construction par paires pour un câblage clair et ordonné

Ce câble est constitué de 3 conducteurs assemblés par paires selon le repérage couleur DIN 47100, un format apprécié pour le raccordement méthodique des signaux et des commandes. L’identification par couleur facilite le repérage des âmes lors de la pose, des reprises ou des opérations de maintenance. Avec son âme cuivre souple de classe 5 et sa section nominale de 0,34 mm², il offre une mise en œuvre adaptée aux borniers, automatismes, coffrets et équipements de pilotage demandant un câble flexible.

Blindage par tresse pour limiter les perturbations

Le blindage global par tresse constitue un vrai atout dès qu’un câble chemine à proximité d’appareils électriques, d’armoires de commande, de variateurs ou d’autres sources de parasites. Il aide à préserver l’intégrité des signaux transmis et contribue à une exploitation plus stable des liaisons sensibles. Cette conception est particulièrement pertinente dans les installations de contrôle, de supervision, d’instrumentation légère ou de sécurité technique, où la régularité de transmission compte autant que l’encombrement du câble.

Gaine LS0H et comportement au feu adapté aux bâtiments techniques

Sa gaine extérieure LS0H répond à une logique d’installation en intérieur lorsque l’on souhaite limiter les émissions de fumées corrosives en cas d’échauffement ou d’incendie. Le câble présente une classification CPR Cca s1 d2 a1, avec faible production de fumée, ce qui en fait une solution cohérente pour les cheminements dans les bâtiments techniques, locaux d’exploitation, coffrets, tableaux et réseaux de commande où le choix du câble doit aussi tenir compte du comportement au feu.

Format rond compact pour passage en goulotte, gaine et coffret

Avec un diamètre extérieur approximatif de 7,4 mm et une géométrie ronde, ce câble s’intègre facilement dans de nombreux parcours de câblage. Son format reste pratique pour les poses en goulottes, conduits, chemins de câbles ou à l’intérieur d’ensembles électriques. Son poids de 76 kg/km participe à une manipulation maîtrisée sur chantier, tandis que l’absence de conducteur de protection confirme son usage orienté commande, signal et transmission plutôt qu’alimentation d’équipements de puissance.

Souplesse d’installation et conditions de service maîtrisées

Le LIHCH 3x2x0,34 mm² accepte une température de pose de -5 à +70 °C et une température de service statique de -15 à +70 °C. Son rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure interne, en particulier la géométrie par paires et l’efficacité du blindage. Cette combinaison en fait un câble adapté aux installations fixes nécessitant une pose soignée, avec une bonne tenue dans le temps sur des circuits de commande et de communication interne.

Un choix pertinent pour les automatismes, coffrets et réseaux de sécurité

Grâce à sa tension nominale de 300/500 V, à sa conception blindée, à sa gaine sans halogène et à son repérage DIN 47100, ce câble de commande répond aux besoins des intégrateurs, tableautiers, installateurs et mainteneurs qui recherchent une solution lisible et technique pour les liaisons fonctionnelles. Il trouve naturellement sa place dans les armoires, systèmes de contrôle, interfaces de capteurs, équipements de supervision et applications de sécurité où l’on attend un câble souple, blindé et facile à identifier au raccordement.
