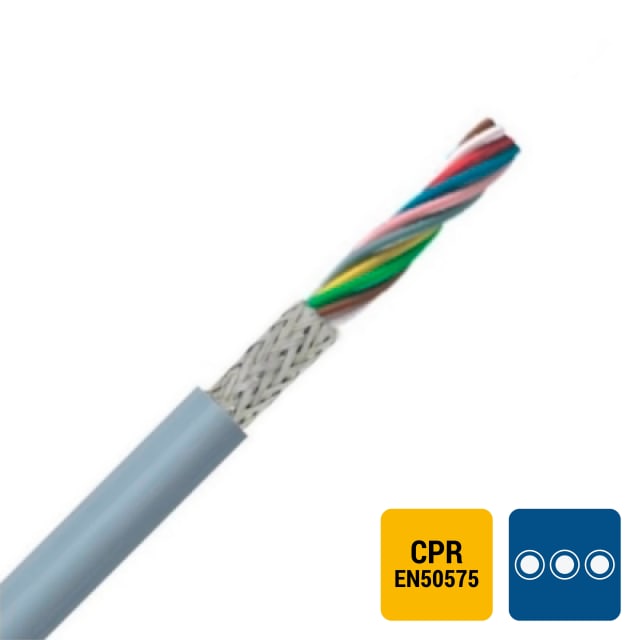

Câble de commande blindé LIYCY PVC gris 5×0,14 mm²

Câble de commande blindé LiYCY 5×0,14 mm² pour signaux et liaisons de commande

Ce câble de commande blindé LIYCY PVC gris 5×0,14 mm² est conçu pour les liaisons de commande, de signalisation et de transmission basse fréquence dans les équipements électriques, armoires, automatismes et ensembles de pilotage. Sa structure ronde compacte avec 5 conducteurs souples facilite l’intégration dans les montages où l’encombrement doit rester limité, tout en conservant une bonne souplesse de pose.

Blindage par tresse pour limiter les perturbations électriques

Le blindage global par tresse constitue un atout essentiel dans les environnements techniques où les interférences électromagnétiques peuvent perturber les signaux. Ce câble LIYCY est particulièrement adapté aux circuits de commande et de mesure nécessitant une meilleure immunité aux parasites que des conducteurs non blindés. Il convient ainsi aux installations où la stabilité des échanges de signaux est recherchée autour d’appareils, coffrets, capteurs ou organes de commande.

Âmes cuivre souples 5×0,14 mm² pour câblage précis et maniable

Avec ses conducteurs en cuivre nu de section nominale 0,14 mm² et sa construction en classe 5 souple, ce câble permet un câblage précis dans les espaces réduits et les chemins de passage serrés. Les 5 conducteurs sont isolés en PVC et identifiés par couleur, ce qui simplifie le repérage lors du raccordement et accélère les opérations de montage, de maintenance ou d’extension d’installation.

Gaine extérieure PVC grise et format compact pour intégration en armoire

Sa gaine extérieure en PVC gris protège l’ensemble du câble tout en offrant une présentation sobre et adaptée aux environnements d’intégration technique. Avec un diamètre extérieur d’environ 4,5 mm, ce câble de commande blindé se prête bien au câblage interne d’armoires, coffrets et équipements compacts. Son poids indicatif de 27 kg/km reste cohérent avec les applications nécessitant un câble fin, facile à cheminer et à organiser.

Caractéristiques adaptées aux circuits de commande en 300/500 V

Ce modèle présente une tension nominale Uo de 300 V et U de 500 V, ce qui le destine aux usages de commande et de liaison correspondant à cette plage d’utilisation. Il ne comporte pas de conducteur de protection, ce qui confirme son positionnement pour les fonctions de signal, de pilotage et d’interconnexion plutôt que pour l’alimentation de protection des équipements. Sa géométrie ronde et son absence d’élément de toronnage dédié contribuent à une mise en œuvre simple dans les ensembles de câblage courants.

Températures de pose et de service pensées pour les environnements techniques

Le câble peut être posé entre -5 °C et +70 °C. En service statique, sa plage d’utilisation s’étend de -15 °C à +70 °C. Ces valeurs le rendent adapté à de nombreuses installations intérieures techniques, notamment dans les armoires électriques, tableaux de commande et équipements fixes. Son rayon de courbure minimal de 20 fois le diamètre extérieur doit être respecté pour préserver la tenue mécanique du câble lors de la mise en place.

Classement CPR Cca s3 d2 a3 pour une sélection produit plus précise

Ce câble LIYCY-DIN bénéficie d’un classement de réaction au feu Cca avec niveaux s3, d2 et a3. Cette information est utile pour sélectionner un câble de commande blindé conforme aux exigences techniques du projet lorsque le comportement au feu fait partie des critères de choix. Pour l’installateur comme pour le bureau d’études, ce classement apporte un repère complémentaire afin d’orienter le produit vers les applications de câblage adaptées.
