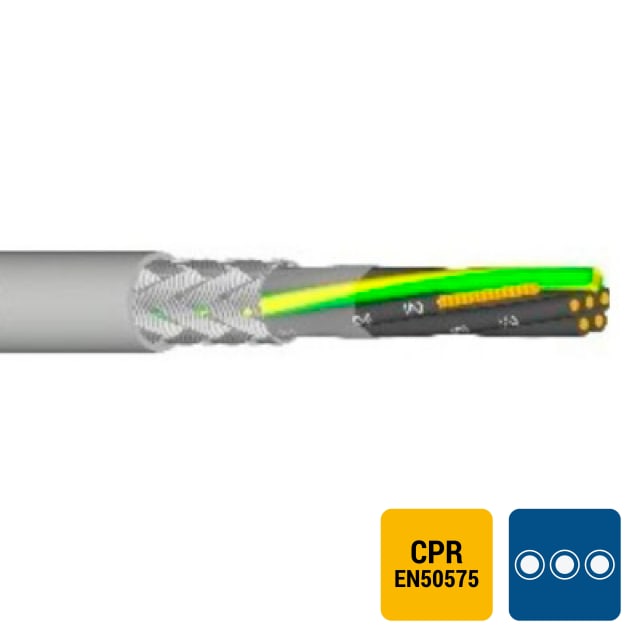

Câble de commande blindé PVC gris LIYCY 25G1,5 Cca

Câble de commande blindé 25 conducteurs avec terre pour câblages multivoies

Ce câble de commande blindé PVC gris LIYCY 25G1,5 Cca est conçu pour les installations qui demandent un nombre élevé de liaisons dans un seul câble. Avec ses 25 conducteurs de 1,5 mm² et la présence d’un conducteur de protection vert/jaune, il permet d’alimenter et de piloter plusieurs fonctions de commande, de signalisation ou d’asservissement tout en gardant un cheminement clair et compact. Sa construction ronde facilite l’intégration dans les armoires, chemins de câbles et passages techniques où l’encombrement doit rester maîtrisé.

Blindage par tresse pour limiter les perturbations électromagnétiques

La série LIYCY-JZ se distingue ici par un blindage global par tresse, particulièrement utile dans les environnements où cohabitent automatismes, relais, contacteurs, variateurs ou équipements de mesure. Ce blindage contribue à réduire l’influence des perturbations électromagnétiques sur les signaux transportés par le câble. C’est un vrai atout pour les circuits de commande et de sécurité qui exigent une transmission plus propre et plus stable, notamment lorsque plusieurs conducteurs sont regroupés dans un même câble.

Âmes cuivre souples en classe 5 pour une pose plus pratique

Les conducteurs en cuivre nu, associés à une âme souple de classe 5, apportent une bonne maniabilité au moment du tirage et du raccordement. Cette conception convient bien aux montages en coffrets, tableaux, machines et équipements industriels où le câblage doit rester précis malgré la densité des connexions. L’identification des conducteurs par numérotation simplifie le repérage lors du câblage, des contrôles et des opérations de maintenance, en particulier sur une version 25 conducteurs où la lisibilité devient essentielle.

Gaine extérieure PVC grise adaptée aux usages de commande courants

Sa gaine extérieure en PVC gris protège l’ensemble du câble tout en conservant une présentation sobre et technique, adaptée aux installations électriques et automatismes. L’isolation des conducteurs est également en PVC, ce qui assure une construction homogène et bien adaptée aux usages de commande en environnement fixe. Avec un diamètre extérieur approximatif de 19,2 mm, ce câble offre un bon compromis entre capacité de raccordement et gestion de l’espace dans les passages et enveloppes techniques.

Classement CPR Cca s3 d2 a3 pour les installations soumises à exigence feu

Ce câble de commande LIYCY 25G1,5 bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il répond ainsi aux besoins des chantiers et installations où le choix du câble doit intégrer la performance au feu en plus des caractéristiques électriques et mécaniques. Pour l’installateur comme pour le bureau d’études, ce classement facilite la sélection d’un câble blindé de commande conforme aux exigences de projet lorsqu’un niveau CPR Cca est demandé.

Caractéristiques électriques et dimensions utiles à la sélection

Ce modèle est donné pour une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits de commande, de liaison et de signal dans de nombreuses architectures électriques. Sa section de 1,5 mm² permet de répondre à des besoins plus soutenus qu’un câble de très faible section, notamment lorsque la robustesse de la liaison ou la tenue au raccordement sont recherchées. Son poids indicatif de 721 kg/km et son rayon de courbure minimal de 20 fois le diamètre sont des informations utiles pour anticiper la manutention, la réserve de place et les conditions de pose.

Plage de température compatible avec les installations fixes

Pour la mise en œuvre, ce câble accepte une température de pose de -5 à 70 °C. En service statique, sa plage de température va de -15 à 70 °C, ce qui le rend adapté à de nombreux environnements techniques en intérieur ou en locaux d’exploitation. Ces valeurs doivent être prises en compte pour préserver la souplesse lors de l’installation et garantir un comportement cohérent du câble une fois en place, en particulier sur les longues longueurs et dans les cheminements avec courbures.

Un choix pertinent pour armoires, automatismes et circuits de sécurité

Le câble de commande blindé PVC gris LIYCY 25G1,5 Cca convient particulièrement aux armoires électriques, aux équipements automatisés, aux liaisons de capteurs et actionneurs, ainsi qu’aux circuits de commande nécessitant un grand nombre de conducteurs clairement identifiés. Son association entre section 1,5 mm², blindage global, repérage numéroté, conducteur de protection et classement CPR Cca en fait une solution cohérente pour les installations techniques où l’on recherche à la fois densité de câblage, lisibilité de raccordement et maîtrise des perturbations.
