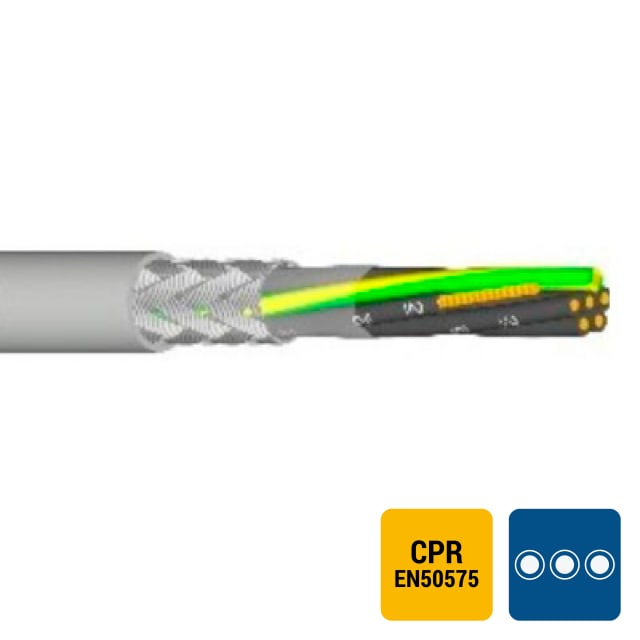

Câble de commande blindé PVC gris LIYCY 5G0,75mm² Cca

Câble de commande blindé pour le pilotage et la transmission de signaux

Le câble de commande blindé PVC gris LIYCY 5G0,75mm² Cca est conçu pour les circuits de commande, de mesure et de signalisation qui demandent une bonne tenue en environnement technique. Sa configuration en 5 conducteurs de 0,75 mm² permet d’alimenter et de transmettre plusieurs informations dans un seul câble, tout en conservant un format compact et facile à intégrer dans les armoires, coffrets et liaisons d’équipements.

Blindage par tresse pour limiter les perturbations électriques

Ce modèle de la série LiYCY-JZ dispose d’un blindage global par tresse, particulièrement adapté lorsque le câble circule à proximité d’appareillages, de moteurs, de contacteurs ou d’autres sources de perturbations électromagnétiques. Ce blindage contribue à préserver la stabilité des signaux et à réduire les interférences indésirables dans les installations de commande sensibles.

Âmes souples en cuivre et repérage numéroté pour un câblage plus pratique

Ses conducteurs en cuivre nu avec âme souple de classe 5 facilitent la mise en œuvre, notamment dans les passages techniques, les raccordements en coffret et les cheminements qui exigent de la maniabilité. L’identification des conducteurs par numérotation simplifie les repérages lors du câblage, de la maintenance ou des modifications d’installation. La présence d’un conducteur de protection en fait une solution adaptée aux montages nécessitant cette continuité dédiée.

Isolation et gaine PVC pour les usages courants en environnement intérieur

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise forment un ensemble adapté aux usages de commande en pose fixe. Sa géométrie ronde et son diamètre extérieur d’environ 7,4 mm permettent une intégration propre dans les goulottes, conduits, chemins de câbles et enveloppes techniques. Ce câble est pensé pour offrir un bon compromis entre encombrement, souplesse et protection mécanique légère dans les installations courantes.

Classe CPR Cca pour les projets exigeant un câble identifié en réaction au feu

Ce câble appartient à la catégorie CPR Cca selon EN 50575, avec classement Cca s3 d2 a3. Il convient donc aux projets où la réaction au feu du câble fait partie des critères de sélection. Cette désignation aide à choisir un câble de commande blindé conforme au niveau de classement attendu pour certains environnements techniques, tout en conservant les caractéristiques pratiques d’un LIYCY en gaine PVC.

Caractéristiques électriques et dimensions adaptées aux circuits de commande

Avec une tension nominale de 300/500 V, ce câble répond aux besoins habituels des liaisons de commande et d’automatisme. Sa section de 0,75 mm² est adaptée aux fonctions de pilotage, de retour d’état et de transmission de signaux dans de nombreuses installations électriques. Son poids d’environ 104 kg/km donne une indication utile pour préparer les approvisionnements, les longueurs à tirer et l’organisation du chantier.

Conditions de pose et de service à prendre en compte

Pour la mise en œuvre, la température de pose recommandée s’étend de -5 à 70 °C. En service statique, ce câble peut être utilisé entre -15 et 70 °C. Le rayon de courbure minimal conseillé est de 20 fois le diamètre extérieur, un point important pour préserver le câble lors du passage en armoire, en angle ou en cheminement contraint. Ces données aident à sécuriser une installation propre et conforme aux contraintes mécaniques du produit.
