Câble de commande blindé PVC gris numéroté 5G1 mm² Cca

Câble de commande blindé PVC gris 5G1 mm² pour circuits de pilotage et de signal

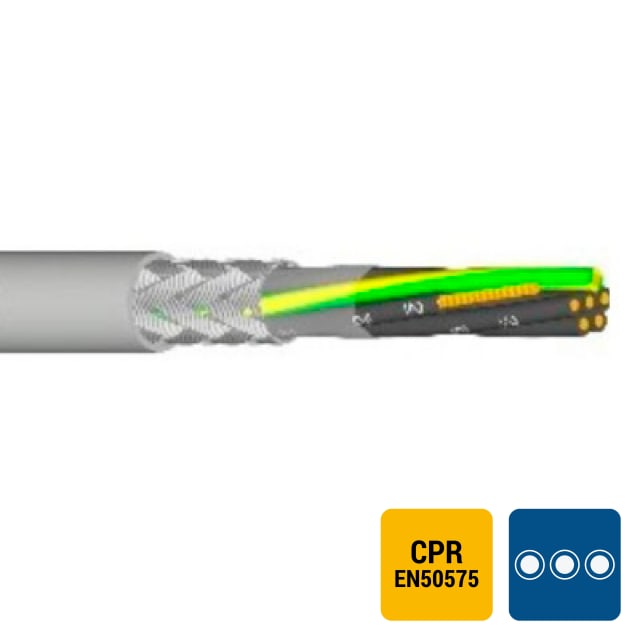

Ce câble de commande blindé PVC gris numéroté 5G1 mm² Cca est conçu pour les liaisons de commande, de contrôle et de transmission de signaux dans les équipements électriques. Sa construction ronde avec 5 conducteurs souples en cuivre de 1 mm², dont un conducteur de protection, permet d’alimenter et de piloter plusieurs fonctions dans un encombrement réduit. Le repérage par numéros facilite l’identification des âmes lors du câblage, notamment dans les armoires, coffrets, machines et ensembles de commande.

Blindage par tresse pour limiter les perturbations électromagnétiques

Le blindage global par tresse constitue un vrai atout dès qu’un câble de commande circule à proximité d’appareillages, de moteurs, de variateurs ou d’autres sources de perturbations. Il contribue à préserver la stabilité des signaux et à améliorer la séparation fonctionnelle entre puissance et commande. Ce type de câble blindé convient donc particulièrement aux installations où la continuité des informations de pilotage et la maîtrise des interférences sont recherchées.

Âmes souples en cuivre et gaine PVC pour une mise en œuvre pratique

Avec son âme cuivre nue en classe 5 souple, ce câble offre une bonne maniabilité au moment du tirage, du passage en cheminement et du raccordement. Son isolation PVC sur chaque conducteur et sa gaine extérieure PVC grise forment un ensemble adapté aux environnements techniques courants. Son diamètre extérieur d’environ 7,9 mm reste favorable à une intégration propre dans les passages de câbles, goulottes, coffrets et équipements compacts.

Repérage numéroté des conducteurs pour un câblage plus lisible

Le marquage numéroté des 5 conducteurs simplifie les opérations de raccordement, de contrôle et de maintenance. Sur les circuits de commande multipoints, ce mode d’identification permet de gagner en lisibilité par rapport à un repérage uniquement par couleurs. La présence du conducteur de protection en vert/jaune complète la configuration pour les montages nécessitant une liaison de protection intégrée dans le même câble.

Classe CPR Cca pour les installations soumises à des exigences de réaction au feu

Ce câble de commande appartient à la classe de réaction au feu Cca selon EN 13501-6, avec classification complémentaire s3, d2, a3. Il répond ainsi aux projets où le choix du câble doit tenir compte d’un niveau de performance CPR défini. Pour l’installateur comme pour l’acheteur professionnel, cette classification permet de sélectionner une solution de commande blindée cohérente avec les contraintes de câblage du bâtiment ou de l’équipement concerné.

Caractéristiques électriques et mécaniques adaptées aux usages de commande

Ce modèle est prévu pour une tension nominale Uo/U de 300/500 V, adaptée aux circuits de commande et de liaison. Son rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure du câble lors de la pose. Le poids indicatif de 123 kg/km et la géométrie ronde aident aussi à anticiper le cheminement, le stockage et la manutention sur chantier ou en atelier.

Plage de température à prendre en compte pour la pose et le service

La température de pose est donnée pour une plage de -5 à 70 °C, tandis que la température de service en position statique s’étend de -15 à 70 °C. Ces valeurs sont utiles pour vérifier l’adéquation du câble aux conditions réelles d’installation et d’exploitation. Dans les applications fixes de commande, elles permettent d’assurer une sélection cohérente avec l’environnement thermique du tableau, de la machine ou de la ligne technique.

Un format 5G1 mm² pertinent pour les armoires, machines et liaisons techniques

Le format 5G1 mm² représente un bon compromis lorsqu’il faut combiner plusieurs conducteurs de commande dans un seul câble blindé, tout en conservant une section adaptée aux besoins courants de pilotage, d’asservissement et de liaison auxiliaire. Cette version LIYCY-JZ à gaine grise convient particulièrement aux intégrations soignées dans les ensembles électrotechniques où l’on recherche un câble de commande blindé, souple, numéroté et simple à identifier au moment du montage.
