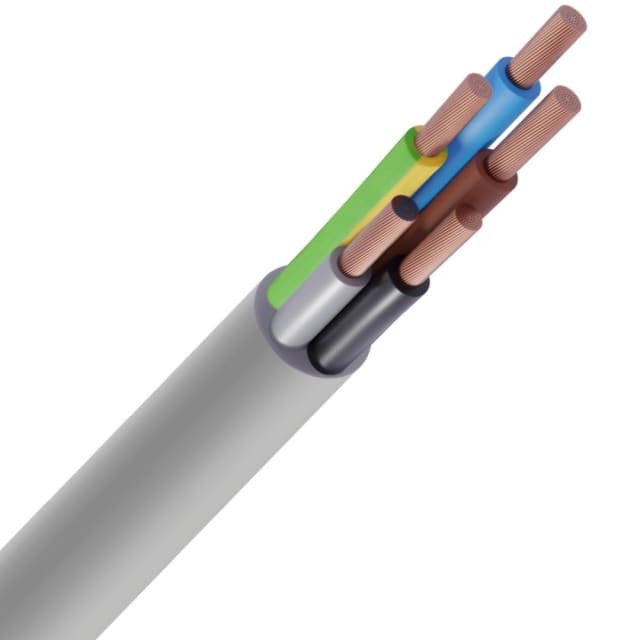

Câble de commande LIYY PVC gris 5G0,5mm² Cca HD308

Câble de commande LIYY PVC gris 5G0,5 mm² pour câblages de pilotage et de signal

Ce câble de commande LIYY PVC gris 5G0,5 mm² est conçu pour les liaisons de commande, de pilotage et de signalisation dans les équipements électriques, armoires, coffrets et installations techniques. Sa configuration 5 conducteurs avec conducteur de protection permet de raccorder à la fois les fonctions de commande et la continuité de terre dans un seul câble, avec un repérage des âmes par couleur conforme au marquage HD 308. Son format rond et compact facilite une intégration propre dans les cheminements courants, tout en restant adapté aux environnements où l’encombrement doit être maîtrisé.

Âmes souples en cuivre pour une mise en œuvre plus pratique

Avec ses conducteurs en cuivre nu de section 0,5 mm² et son âme de classe 5 souple, ce câble LIYY-J est pensé pour les raccordements demandant de la maniabilité au moment du câblage. Cette souplesse simplifie le passage dans les coffrets, les goulottes et les zones à accès réduit, tout en aidant à obtenir des courbures plus régulières. Le repérage coloré des 5 conducteurs apporte un vrai confort lors du raccordement, réduit les risques d’erreur et accélère les opérations de câblage sur les circuits de commande.

Gaine extérieure PVC grise compacte et géométrie ronde

La gaine extérieure en PVC gris protège efficacement l’ensemble des conducteurs tout en conservant un diamètre extérieur approximatif de 5,9 mm, intéressant pour les installations où plusieurs liaisons doivent cohabiter dans un espace limité. Sa géométrie ronde améliore le guidage lors de la pose et donne un rendu plus net dans les armoires et ensembles câblés. Ce modèle est non blindé, ce qui le destine avant tout aux applications de commande et de câblage interne ou de liaison technique ne nécessitant pas de blindage global.

Identification claire des conducteurs avec conducteur de protection intégré

Ce câble 5G0,5 mm² intègre 5 conducteurs dont un conducteur de protection, un point important pour les montages où la sécurité de liaison à la terre doit être prévue dès le choix du câble. Le marquage des conducteurs selon HD 308 permet une lecture claire des couleurs lors des opérations d’installation, de maintenance ou de remplacement. Pour l’installateur, cela signifie un câblage plus lisible, plus rapide à contrôler et plus simple à maintenir dans le temps sur les organes de commande, borniers et appareillages associés.

Comportement au feu classé Cca pour les environnements techniques exigeants

Ce câble de commande LIYY bénéficie d’une classification de réaction au feu Cca avec niveaux s3, d2 et a3. Ce classement constitue un critère utile lorsque le choix du câble doit tenir compte du comportement au feu dans les bâtiments et installations techniques. Pour l’acheteur professionnel, cette donnée permet de sélectionner un câble de commande PVC gris cohérent avec les exigences de chantier ou de maintenance, sans devoir se limiter à une simple désignation commerciale. C’est un point de choix important pour les réseaux de commande installés dans des zones où la traçabilité technique du produit compte autant que sa section ou son nombre de conducteurs.

Tension assignée 300/500 V adaptée aux circuits de commande

Avec une tension nominale Uo de 300 V et U de 500 V, ce câble est adapté aux circuits de commande et de signal de nombreux ensembles électriques. Il répond bien aux besoins de raccordement entre composants de pilotage, automatismes, relais, boutons, voyants et équipements de contrôle. Sa section de 0,5 mm² convient particulièrement aux liaisons où l’on recherche un câble souple, peu encombrant et facile à organiser dans les coffrets, sans surdimensionner inutilement le câblage.

Rayon de courbure et plage de température pensés pour la pose

Pour la mise en œuvre, ce câble présente un rayon de courbure minimal de 8 fois le diamètre, avec une valeur admissible d’environ 47,2 mm en pose fixe et 88,5 mm en utilisation flexible ou en mouvement libre. Ces informations sont utiles pour préparer proprement les passages, éviter les contraintes excessives sur la gaine et préserver une pose régulière dans les angles et changements de direction. La température de pose de -5 à 70 °C ainsi que la plage de service statique de -15 à 70 °C permettent de l’intégrer dans de nombreuses configurations techniques intérieures et de maintenance industrielle légère.

Un câble LIYY 5G0,5 mm² pertinent pour armoires, coffrets et équipements

Grâce à sa combinaison entre conducteurs souples, gaine PVC grise, repérage couleur, conducteur de protection intégré et classification Cca, ce câble de commande LIYY 5G0,5 mm² répond de manière précise aux besoins de câblage fonctionnel dans les armoires électriques, coffrets de commande, ensembles techniques et équipements de signalisation. Son poids de 58 kg/km et son faible diamètre participent aussi à une gestion plus simple des approvisionnements et des cheminements. C’est un choix adapté lorsque l’on recherche un câble de commande compact, lisible au raccordement et cohérent avec les contraintes habituelles des installations de pilotage.
