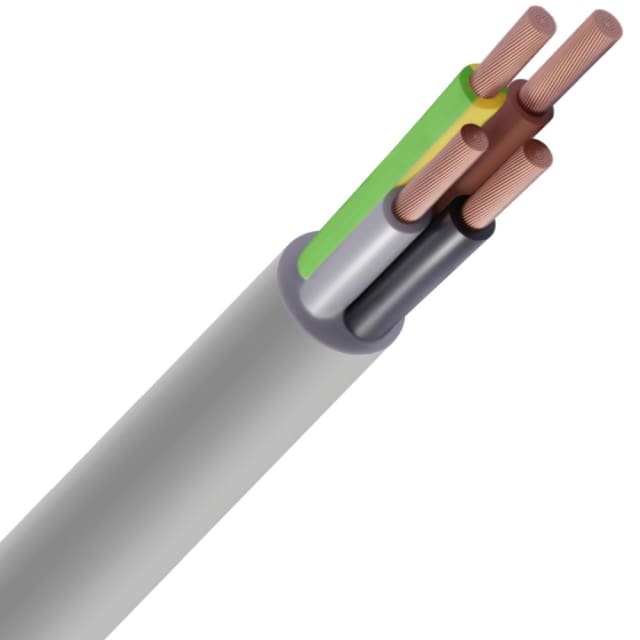

Câble de commande LIYY PVC gris 4G1 mm² Cca s3d2a3

Câble de commande LIYY 4G1 mm² pour circuits de pilotage et de liaison

Ce câble de commande LIYY PVC gris 4G1 mm² Cca s3d2a3 est conçu pour les liaisons de commande, de signalisation et d’alimentation de fonctions auxiliaires dans les équipements électriques, armoires, coffrets et automatismes. Sa configuration 4 conducteurs avec conducteur de protection intégré permet de raccorder simplement des organes de commande ou des circuits de contrôle tout en conservant un repérage clair des âmes.

Âmes souples en cuivre pour un câblage plus pratique

Le câble utilise des conducteurs en cuivre nu de section nominale 1 mm² avec une âme souple de classe 5. Cette construction facilite le passage dans les enveloppes, le raccordement dans les borniers et les cheminements demandant une bonne maniabilité. L’identification par couleur, avec marquage des conducteurs selon HD 308 S2, aide à sécuriser le repérage lors de l’installation et des opérations de maintenance.

Gaine PVC grise ronde adaptée aux intégrations en environnement électrique

Sa gaine extérieure en PVC gris et sa géométrie ronde en font un câble facile à intégrer dans les armoires, coffrets et chemins de câbles où un aspect propre et un encombrement maîtrisé sont recherchés. Avec un diamètre extérieur approximatif de 6,7 mm, il reste compact pour une section 4G1 mm², ce qui simplifie les passages et limite l’occupation dans les ensembles de câblage.

Classement feu Cca s3d2a3 pour les installations exigeant un câble CPR identifié

Ce câble LIYY dispose d’un classement de réaction au feu Cca s3d2a3. Il convient ainsi aux projets où le choix du câble doit intégrer un niveau de performance CPR clairement défini. Cette désignation permet d’identifier rapidement le comportement déclaré du produit en matière de réaction au feu, de fumées, de gouttelettes enflammées et d’acidité, pour une sélection plus lisible dans les installations techniques.

Tension 300/500 V pour les usages de commande et d’équipement

Avec une tension nominale Uo/U de 300/500 V, ce câble de commande LIYY est adapté aux applications de liaison interne et de câblage d’équipements électriques dans lesquelles une solution multiconducteur souple en PVC est recherchée. Son absence de blindage global le destine particulièrement aux usages où le besoin principal porte sur la commande et la distribution de signaux ou d’alimentations auxiliaires sans exigence de blindage généralisé.

Rayon de courbure et conditions de pose à prendre en compte

Pour préserver une mise en œuvre propre, ce câble présente un rayon de courbure minimal de 8 fois le diamètre. En pratique, le rayon minimal admissible est de 53,6 mm en pose fixe et de 100,5 mm en utilisation flexible ou en mouvement libre. La température de pose est donnée pour une plage de -5 à 70 °C, avec une température de service statique de -15 à 70 °C, ce qui permet d’anticiper correctement les contraintes de chantier et d’exploitation.

Un format pertinent pour l’armoire, le coffret et le câblage de machine

Grâce à sa composition 4G1 mm², ce câble convient particulièrement aux raccordements de capteurs, d’actionneurs, de boîtes de commande, de petits équipements motorisés ou de fonctions auxiliaires en environnement industriel et tertiaire. Il répond bien aux besoins des intégrateurs, tableautiers et installateurs qui recherchent un câble de commande PVC souple, compact, avec conducteur de protection et repérage couleur pour un câblage plus lisible.
