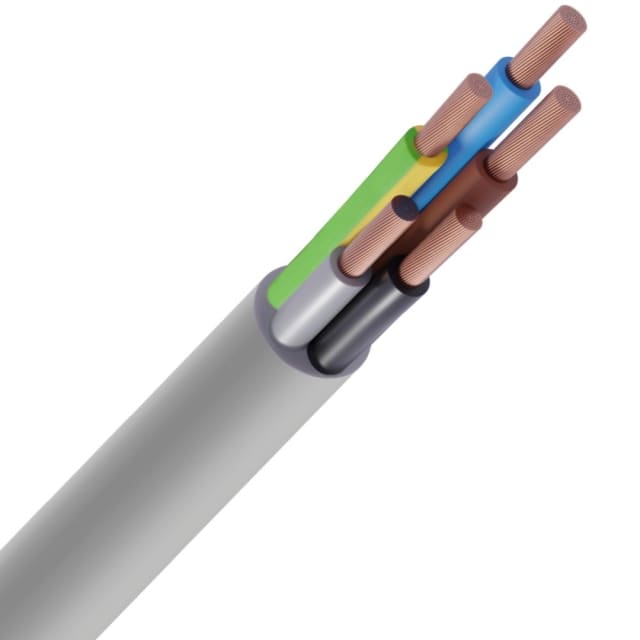

Câble de commande LIYY PVC gris 5G1,5 mm² Cca HAR

Câble de commande LIYY PVC gris 5G1,5 mm² Cca HAR pour circuits de commande et d’alimentation auxiliaire

Ce câble de commande LIYY PVC gris 5G1,5 mm² est conçu pour les liaisons de commande, de signalisation et d’alimentation auxiliaire en environnement tertiaire, industriel ou technique. Sa configuration 5 conducteurs avec conducteur de protection permet de raccorder facilement des équipements nécessitant plusieurs voies de commande tout en intégrant la terre dans le même câble. Avec sa section de 1,5 mm², il convient aux installations où l’on recherche un câble souple, compact et simple à repérer au câblage.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue pour les passages en armoire, coffret, machine ou cheminement technique. Cette construction facilite la mise en œuvre dans les zones où le rayon de courbure compte, tout en gardant une bonne tenue au raccordement. L’isolant PVC de chaque conducteur participe à une organisation claire du câblage, avec une identification par couleur et un marquage conforme HD 308 S2, utile pour limiter les erreurs lors du repérage et de la maintenance.

Format 5G1,5 avec conducteur de protection intégré

Le format 5G1,5 mm² associe cinq conducteurs, dont un vert/jaune dédié à la protection. Cette composition est particulièrement adaptée aux équipements de commande, actionneurs, ensembles motorisés, circuits auxiliaires et liaisons internes d’installations techniques. Le fait de réunir phase(s), neutre, retours de commande et terre dans une seule gaine permet de gagner en lisibilité dans l’installation et de simplifier le passage du câble dans les volumes réduits.

Gaine extérieure PVC grise et géométrie ronde pour une pose propre

Sa gaine extérieure en PVC gris et sa géométrie ronde en font un câble pratique à tirer, à fixer et à intégrer dans une installation soignée. Son diamètre extérieur d’environ 8,7 mm offre un bon compromis entre capacité de conducteurs et encombrement. En pose fixe, comme en circulation dans des espaces techniques, ce profil régulier favorise un cheminement plus net dans les goulottes, coffrets et passages dédiés.

Comportement au feu Cca pour les installations intérieures exigeantes

Ce câble de série LIYY-J présente une classification de réaction au feu Cca avec niveaux s3, d2 et a3. Il répond ainsi aux besoins des installations où le comportement du câble en cas d’incendie constitue un critère de sélection important. Pour l’installateur, cela permet d’orienter le choix vers un câble de commande PVC compatible avec des exigences de performance au feu supérieures à celles d’un câble standard non classé, tout en conservant une structure souple et polyvalente pour le câblage courant.

Souplesse de pose et limites mécaniques à respecter

Ce câble est prévu pour une température de pose de -5 à 70 °C, avec une plage de service statique de -15 à 70 °C. Son rayon de courbure minimal est de 8 fois le diamètre, soit 69,6 mm en installation fixe, et 130,5 mm en utilisation flexible. Ces valeurs sont importantes pour préserver la géométrie du câble et faciliter une mise en œuvre propre, notamment en sortie d’armoire, en angles serrés ou lors du raccordement sur appareillage et borniers.

Un câble LIYY 5G1,5 adapté aux armoires, coffrets et équipements techniques

Grâce à sa tension nominale Uo/U de 300/500 V, à ses conducteurs souples et à sa composition sans blindage global, ce câble LIYY PVC gris 5G1,5 mm² convient bien aux liaisons de commande internes, aux câblages de coffrets, aux automatismes simples, aux circuits de pilotage et aux équipements techniques ne nécessitant pas d’écran. Il constitue une solution claire et efficace pour les installateurs recherchant un câble de commande 5G1,5 avec terre, facile à intégrer et bien adapté aux contraintes de câblage du quotidien.
