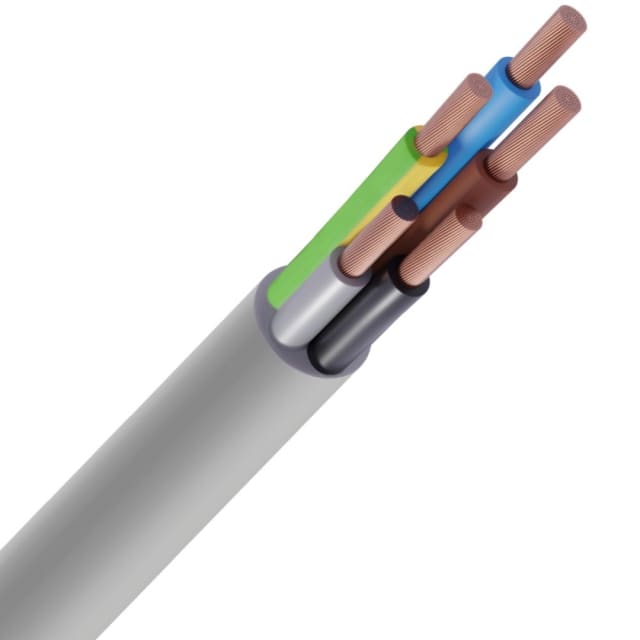

Câble de commande LIYY PVC gris Cca 5G0,75 mm² HD308

Câble de commande LIYY 5G0,75 mm² pour câblages de commande et de signalisation

Ce câble de commande LIYY PVC gris Cca 5G0,75 mm² HD308 est conçu pour les circuits de commande, de mesure et de signalisation nécessitant une liaison souple, propre à raccorder et facile à repérer. Sa configuration en 5 conducteurs dont un conducteur de protection permet de câbler des équipements avec plusieurs fonctions dans une seule gaine, tout en gardant une identification claire des âmes par couleur. Son format rond et son diamètre extérieur d’environ 6,7 mm facilitent l’intégration dans les armoires, coffrets, machines et chemins de passage où l’encombrement doit rester maîtrisé.

Âmes cuivre souples 0,75 mm² pour un câblage plus pratique

Chaque conducteur est en cuivre nu avec une âme de classe 5 souple, un choix particulièrement adapté aux montages qui demandent de la maniabilité au moment du tirage, du façonnage et du raccordement. La section nominale de 0,75 mm² convient aux applications de commande courantes, en apportant un bon équilibre entre compacité et facilité de connexion. Cette souplesse est appréciable pour le câblage interne d’équipements, les borniers de commande, les automatismes et les ensembles où plusieurs conducteurs doivent être organisés proprement sans rigidité excessive.

Repérage des conducteurs selon HD 308 pour limiter les erreurs au raccordement

Le marquage des conducteurs selon HD 308 S2 apporte un repérage cohérent et immédiatement exploitable lors de la pose. Pour l’installateur comme pour le mainteneur, cette identification par couleur simplifie la lecture du câble, accélère le raccordement et réduit les risques d’inversion. La présence d’un conducteur de protection est un point important dans les montages où la continuité de terre doit être intégrée directement dans la liaison, sans ajouter un câble complémentaire.

Isolation et gaine PVC grise pour un usage soigné en environnement technique

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux besoins des installations de commande en environnement technique. La gaine grise s’intègre discrètement dans les armoires, coffrets et ensembles électriques, tout en restant facile à distinguer des autres familles de câbles sur chantier ou en atelier. La construction sans blindage global convient aux installations où l’objectif principal est le transport de signaux de commande ou d’alimentation de faible section, sans exigence spécifique de blindage électromagnétique.

Classe de réaction au feu Cca pour des projets avec exigence de comportement au feu

Ce câble LIYY bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce positionnement en fait une solution adaptée lorsque le choix du câble doit tenir compte du comportement au feu du produit, au-delà des seuls critères électriques et mécaniques. Pour l’acheteur professionnel, cette donnée est utile pour sélectionner une référence cohérente avec un cahier des charges intégrant la réaction au feu, tout en conservant une structure souple de type LIYY avec gaine PVC.

Tension nominale 300/500 V et dimensions adaptées aux circuits de commande

Avec une tension nominale Uo/U de 300/500 V, ce câble est dimensionné pour les usages de commande compatibles avec cette plage. Son poids de 80 kg/km et son diamètre contenu permettent d’optimiser la mise en œuvre lorsque plusieurs liaisons doivent cohabiter dans un volume réduit. Le format 5G0,75 mm² est particulièrement intéressant pour les équipements nécessitant plusieurs conducteurs dans une seule liaison, tout en gardant un câble plus compact qu’une solution de section supérieure.

Rayon de courbure et souplesse utiles pour la pose en coffret, armoire ou machine

La pose est facilitée par une construction souple pensée pour les cheminements techniques. Le rayon de courbure minimal est donné à 8 fois le diamètre, avec une valeur admissible d’environ 53,6 mm en utilisation fixe et 100,5 mm en utilisation flexible ou en mouvement libre. Ces caractéristiques aident à préparer des passages plus propres dans les angles, goulottes et enveloppes, tout en respectant les contraintes mécaniques du câble. C’est un point concret pour obtenir un câblage net, durable et plus simple à organiser dans les volumes serrés.

Plage de température adaptée aux conditions courantes d’installation et d’exploitation

Ce câble de commande LIYY peut être posé entre -5 °C et 70 °C, avec une température de service statique de -15 °C à 70 °C. Ces valeurs couvrent les conditions courantes rencontrées dans de nombreux environnements techniques intérieurs. Pour un câblage d’automatisme, de coffret ou de liaison de commande fixe, cela permet de sélectionner un câble cohérent avec des contraintes d’exploitation habituelles, tout en conservant les avantages d’une âme souple, d’un repérage clair et d’une gaine PVC grise facile à intégrer.
