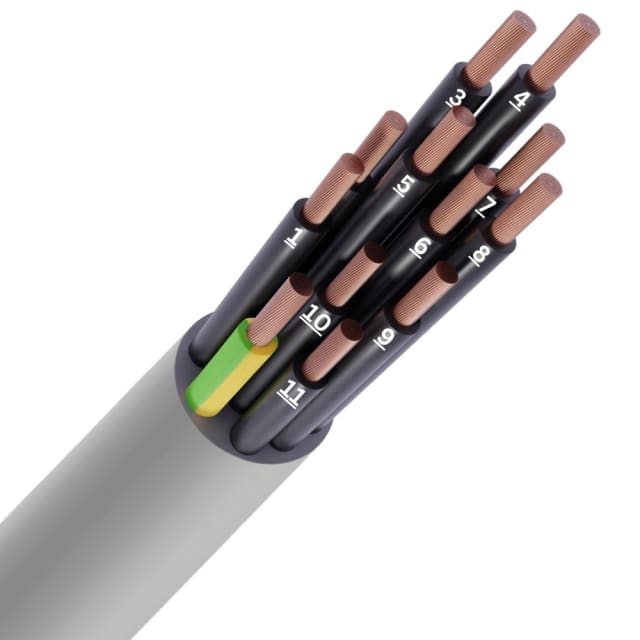

Câble de commande LIYY PVC gris 12G1mm² Cca numéroté

Câble de commande LIYY PVC gris 12G1mm² pour circuits de pilotage et de signal

Ce câble de commande LIYY PVC gris 12G1mm² est conçu pour le câblage des circuits de commande, de mesure, de signalisation et d’interconnexion dans les armoires, équipements et installations électriques. Sa composition en 12 conducteurs de 1 mm² permet de regrouper plusieurs fonctions dans une seule liaison, avec un repérage numérique pratique pour faciliter l’identification des conducteurs au montage comme en maintenance. Sa structure ronde et sa gaine grise en PVC en font une solution adaptée aux installations techniques demandant une mise en œuvre propre et lisible.

Âmes souples en cuivre nu pour un câblage plus maniable

Chaque conducteur est réalisé en cuivre nu avec une âme souple de classe 5, un choix particulièrement apprécié lorsqu’il faut travailler dans des coffrets, suivre des cheminements serrés ou raccorder plusieurs bornes avec précision. Cette souplesse améliore le confort de pose et simplifie le passage dans les espaces techniques. L’isolation PVC de chaque conducteur contribue à une organisation claire du câblage interne, tandis que la section nominale de 1 mm² répond aux besoins courants en commande et en transmission de signaux de puissance modérée.

Repérage numéroté avec conducteur de protection intégré

Le repérage par nombres apporte un vrai gain de temps lors du raccordement, surtout sur les installations comportant plusieurs ordres, retours d’état ou liaisons de commande. Ce câble intègre également un conducteur de protection, ce qui le rend particulièrement intéressant pour les ensembles électriques où cette présence est requise dans le câble lui-même. L’ensemble permet une lecture plus rapide du câblage, limite les risques d’erreur au branchement et favorise une maintenance plus fluide sur site.

Gaine PVC grise Cca pour les environnements techniques intérieurs

Sa gaine extérieure en PVC gris convient aux applications de câblage en environnement intérieur, notamment dans les armoires électriques, machines, tableaux et ensembles de commande. Le câble présente une réaction au feu classée Cca avec des performances déclarées s3, d2, a3. Pour l’installateur, cela permet de sélectionner un câble de commande LIYY cohérent avec des exigences de classement feu spécifiques sur certains projets, tout en conservant la souplesse d’un câble PVC non blindé destiné aux usages de commande et de liaison.

Format 12G1mm² sans blindage pour les installations de commande courantes

La version 12G1mm² offre une capacité de câblage intéressante lorsqu’il faut faire transiter plusieurs conducteurs dans un seul câble, sans multiplier les cheminements. L’absence de blindage global oriente ce modèle vers les applications de commande courantes où un câble non blindé est recherché. Son diamètre extérieur d’environ 10,7 mm reste compatible avec de nombreux passages en goulotte, presse-étoupes et équipements de coffret, tout en conservant une bonne densité de conducteurs dans une enveloppe compacte.

Rayon de courbure et conditions de pose à prendre en compte

Pour une installation soignée, ce câble de commande PVC doit être posé en respectant son rayon de courbure minimal. En utilisation fixe, le rayon minimal admissible est de 85,6 mm, et il atteint 160,5 mm en utilisation flexible ou en mouvement libre. Ces valeurs sont utiles pour préparer les entrées de coffret, les réserves de câblage et les passages en angle. La température de pose de -5 à 70 °C et la température de service statique de -15 à 70 °C permettent une intégration dans de nombreuses configurations techniques, à condition de respecter les contraintes mécaniques normales d’un câble PVC.

Tension nominale adaptée aux fonctions de commande et d’interconnexion

Avec une tension nominale Uo/U de 300/500 V, ce câble LIYY-JZ est destiné aux fonctions de commande et d’interconnexion dans les équipements électriques. Il répond bien aux besoins des automatismes, des circuits auxiliaires, des commandes d’appareils et des liaisons internes d’ensembles électrotechniques. Son poids d’environ 230 kg/km donne aussi un repère utile pour anticiper la manutention, le transport et le dimensionnement des longueurs sur chantier ou en atelier.
