Câble de commande LIYY PVC gris numéroté 15G1 mm²

Marque : SPECIALE KABEL Série : LiYY-JZ SKU : 5498550 Réf. fabricant : LIYY15X1-JZ-CCA B 1000
LIYY câble de commande PVC gris numéroté Cca s3d2a3 15G1mm²

5.77

Par m

1495 en stock

1495 en stock

Quantité Prix Remise
0-2 5.77 0%
3-5 5.65 2%
6-10 5.60 3%
11+ 5.54 4%

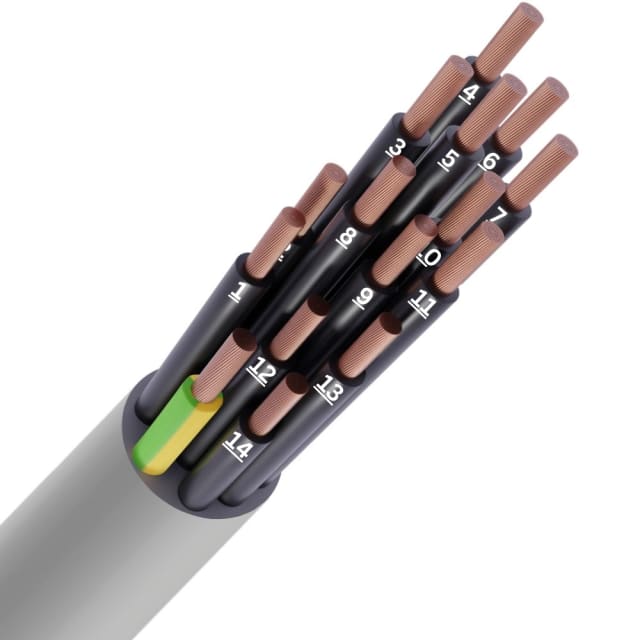

Câble de commande LIYY PVC gris numéroté 15G1 mm² pour câblage multiconducteur

Ce câble de commande LIYY PVC gris numéroté 15G1 mm² est conçu pour les liaisons de commande, de signalisation et d’alimentation de circuits auxiliaires nécessitant plusieurs conducteurs dans une seule gaine. Sa configuration 15G1 mm² associe 15 conducteurs souples de section 1 mm², dont un conducteur de protection vert/jaune, afin de simplifier le câblage des équipements, coffrets, automatismes et ensembles de commande où le repérage clair des âmes est indispensable.

Repérage numéroté pratique pour les installations avec nombreux conducteurs

Chaque conducteur est isolé en PVC noir avec identification par nombres, ce qui facilite le repérage lors du câblage, des raccordements et des opérations de maintenance. Cette construction est particulièrement adaptée aux armoires électriques, machines, tableaux de commande et installations techniques comportant de multiples liaisons internes. Le conducteur de protection intégré permet en plus de centraliser la distribution dans un seul câble sans ajouter une liaison séparée.

Âmes cuivre souples classe 5 pour une pose plus maniable

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue pour les passages en goulottes, chemins de câbles, coffrets et zones de raccordement encombrées. Cette structure facilite la mise en œuvre dans les montages où la flexibilité compte, tout en conservant une géométrie ronde régulière avec un diamètre extérieur d’environ 12 mm. Pour l’installateur, cela se traduit par un câble plus simple à orienter et à organiser dans les espaces techniques.

Isolation et gaine PVC gris adaptées aux circuits de commande en environnement intérieur

L’isolation des conducteurs et la gaine extérieure en PVC gris correspondent à l’usage courant des câbles LIYY pour les circuits de commande et de signal. La finition grise favorise une intégration propre dans les armoires, boîtiers et installations industrielles ou tertiaires. En version non blindée, ce câble convient lorsque le niveau de perturbations électromagnétiques du cheminement ne nécessite pas d’écran global, tout en conservant une structure légère et facile à manipuler.

Caractéristiques électriques 300/500 V pour commandes, signaux et circuits auxiliaires

Avec une tension nominale Uo/U de 300/500 V, ce câble de commande 15G1 mm² répond aux besoins des liaisons de pilotage, de retour d’information, d’interconnexion et d’alimentation auxiliaire dans de nombreux ensembles électriques. Sa section de 1 mm² par conducteur offre un bon équilibre entre compacité du câble et capacité de raccordement sur des équipements nécessitant plusieurs voies distinctes dans un encombrement maîtrisé.

Contraintes de pose à respecter pour conserver une mise en œuvre propre

Le rayon de courbure minimal est de 8 fois le diamètre extérieur, avec une valeur admissible de 96 mm en pose fixe et 180 mm en utilisation flexible. Ces données sont utiles pour préparer correctement les passages, éviter les courbures trop serrées et préserver la tenue du câble dans les zones de raccordement. La température de pose s’étend de -5 à 70 °C, tandis que la température de service en usage statique va de -15 à 70 °C, ce qui couvre les conditions habituelles d’installation intérieure technique.

Classement réaction au feu Cca s3 d2 a3 pour projets avec exigence déclarée

Ce câble LIYY-JZ dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Cette information est importante pour les prescripteurs et les installateurs qui doivent sélectionner un câble de commande avec classification clairement identifiée pour un chantier, une rénovation technique ou un équipement intégré dans un bâtiment. Elle permet de choisir la bonne référence plus rapidement lorsque le niveau de performance au feu fait partie des critères de sélection.

Format multiconducteur pertinent pour automatismes, machines et armoires

Grâce à sa combinaison de 15 conducteurs numérotés, d’une section 1 mm², d’une gaine PVC grise et d’un conducteur de protection, ce câble de commande LIYY répond bien aux besoins de câblage structurés dans les armoires de commande, ensembles automatisés, appareils de régulation et machines. Son poids indicatif de 293 kg/km aide également à anticiper la manutention et l’intégration dans les faisceaux ou longueurs plus importantes lors de la préparation de chantier.

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Section nominale du conducteur1 mm²
Classe de construction de l'âmeClasse 5 = souple
Nombre de conducteurs15
Avec conducteur de protectionoui
Isolation du conducteurPolyvinylchloride (PVC)
Identification du conducteurnombres
Marquage des conducteurs selon HD 308 S2non
Blindage globalsans
Matériau de gaine extérieurePolyvinylchloride (PVC)
Couleur de gaine extérieuregris
Géométrie du câblerond
classe de réaction au feu selon EN 13501-6Cca
classe de production de fumée selon EN 13501-6s3 (production de fumée importante)
classe de gouttelettes/particules enflammées selon EN 13501-6d2 (gouttelettes / particules enflammées persistant> 10 s)
classe de production d'acide selon EN 13501-7a3
Tension nominale U500 V
Tension nominale Uo300 V
Poids293 kg/km
Diamètre extérieur approx.12 mm
Rayon de courbure min. (x * diamètre)8
Rayon de courbure minimal admissible, utilisation flexible/mouvement libre180 mm
Rayon de courbure minimal admissible, utilisation stationnaire/fixe96 mm
Longueur rouleau/bobine1 m
Température de pose-5...70 °C
Température de service min./max., statique-15...70 °C
