Câble de commande LIYY PVC gris 18G0,75 mm² Cca

Câble de commande LIYY PVC gris 18G0,75 mm² Cca pour câblage multiconducteur

Ce câble de commande LIYY PVC gris 18G0,75 mm² Cca est conçu pour les liaisons de commande, de signalisation et de câblage interne nécessitant un nombre élevé de conducteurs dans un encombrement maîtrisé. Sa construction ronde regroupe 18 conducteurs souples de section 0,75 mm², avec conducteur de protection intégré, pour faciliter le raccordement des équipements, armoires, automatismes et ensembles électrotechniques.

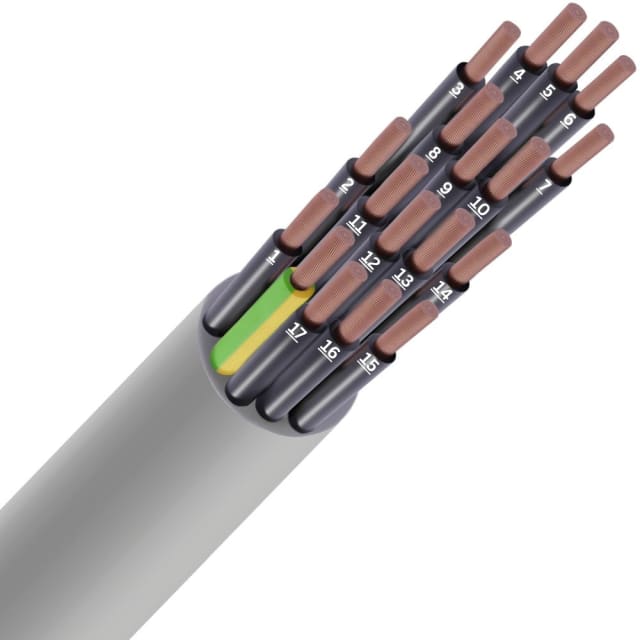

Âmes souples en cuivre et repérage numéroté pour un câblage plus lisible

Chaque conducteur est réalisé en cuivre nu avec une âme de classe 5 souple, un choix adapté aux travaux de câblage qui demandent de la maniabilité au montage. Le repérage par numéros simplifie l’identification des conducteurs lors du raccordement et des opérations de maintenance, en particulier sur les installations comportant de multiples points de commande. La présence d’un conducteur vert/jaune permet l’intégration de la fonction de protection dans le même câble.

Isolation PVC et gaine extérieure grise pour les installations de commande

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux usages courants des câbles LIYY dans les circuits de commande et de liaison. Cette configuration convient aux installations fixes ou aux flexions modérées lors de la pose, tout en conservant une bonne souplesse de mise en œuvre. Le diamètre extérieur d’environ 11,6 mm permet d’intégrer facilement ce câble dans des cheminements techniques, coffrets ou passages de câbles où la compacité reste importante.

Classification Cca s3 d2 a3 pour les environnements exigeant un câble CPR

Ce câble de commande 18G0,75 bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il constitue ainsi une solution pertinente lorsque le choix du câble impose une identification claire de son comportement au feu selon la réglementation CPR. Pour l’installateur comme pour le bureau d’études, cette désignation facilite la sélection d’un câble LIYY conforme aux exigences du projet sans confusion avec des versions non classées ou d’une autre catégorie.

Tension 300/500 V adaptée aux circuits de commande et de signal

Avec une tension nominale Uo de 300 V et U de 500 V, ce câble LIYY-JZ est destiné aux circuits de commande, de mesure, de report d’état et d’alimentation auxiliaire dans les équipements électriques. Sa section de 0,75 mm² apporte un bon équilibre entre compacité, tenue mécanique du conducteur et facilité de raccordement sur bornes, automates, relais, capteurs ou organes de commande.

Pose et rayon de courbure pensés pour une intégration propre

Pour une installation soignée, ce câble présente un rayon de courbure minimal de 8 fois le diamètre extérieur. En pratique, cela correspond à un minimum admissible d’environ 92,8 mm en pose fixe et 174 mm en utilisation flexible. Ces valeurs aident à préserver une trajectoire régulière dans les armoires, goulottes et passages techniques, tout en évitant les contraintes excessives au moment du tirage ou du raccordement. La température de pose s’étend de -5 à 70 °C, avec une température de service statique de -15 à 70 °C.

Format 18G0,75 idéal pour automatismes, armoires et liaisons de commande complexes

Le format 18G0,75 mm² répond particulièrement bien aux applications qui regroupent de nombreux ordres, retours d’information ou liaisons de commande dans un seul câble. Il permet de rationaliser le câblage entre organes de terrain et équipements de pilotage, tout en gardant une lecture claire grâce aux conducteurs numérotés. Dans une armoire électrique, sur une machine ou dans une installation technique, ce câble de commande LIYY PVC gris Cca aide à organiser un câblage dense de manière plus structurée.

Un câble LIYY-JZ sans blindage pour les liaisons de commande standard

Cette version est sans blindage global, ce qui la destine avant tout aux liaisons de commande standard ne nécessitant pas d’écran général. Elle convient lorsque la priorité porte sur la souplesse, le nombre de conducteurs, la simplicité de raccordement et la conformité de la gaine CPR Cca. Pour identifier rapidement la bonne variante dans une gamme de câbles de commande, ce modèle se distingue par sa série LIYY-JZ, sa gaine grise, sa composition 18G0,75 et la présence d’un conducteur de protection.
