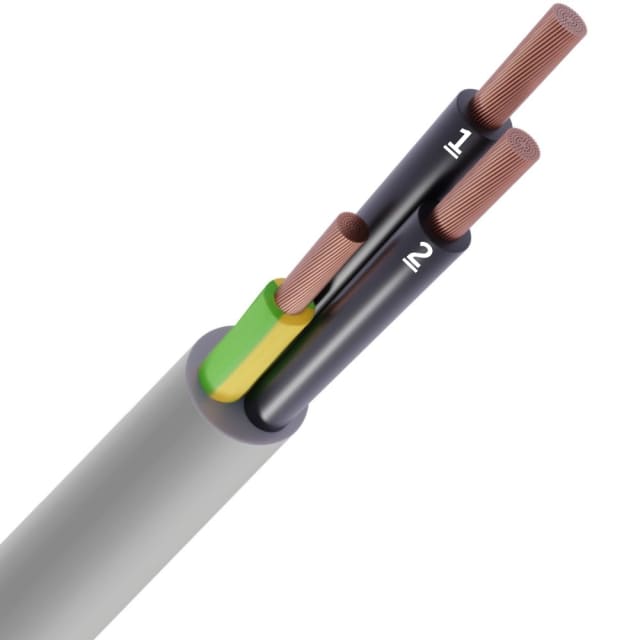

Câble de commande LIYY PVC gris 3G1 mm² Cca LIYY3X1-JZ-CCA

Câble de commande LIYY PVC gris 3G1 mm² pour raccordements de commande et de signalisation

Ce câble de commande LIYY PVC gris 3G1 mm² est conçu pour les liaisons de commande, de pilotage et de signalisation dans les équipements électriques, armoires, machines et installations techniques. Sa configuration 3G intègre trois conducteurs dont un conducteur de protection vert/jaune, ce qui facilite les raccordements lorsqu’une continuité de terre est requise. Son format rond et son diamètre extérieur d’environ 5,8 mm permettent une intégration propre dans les cheminements courants, tout en restant adapté aux montages compacts.

Âmes souples en cuivre pour un câblage plus pratique en atelier et en armoire

Les conducteurs en cuivre nu de section 1 mm² reposent sur une âme de classe 5 souple. Cette construction rend le câble plus maniable lors du tirage, du façonnage et du raccordement, notamment dans les tableaux, coffrets et zones où les passages imposent des courbures maîtrisées. Pour l’installateur, cela se traduit par un câble de commande LIYY plus facile à positionner dans les circuits de commande interne, les borniers et les équipements nécessitant un câblage précis.

Repérage numéroté des conducteurs pour gagner du temps au raccordement

Les conducteurs isolés PVC sont identifiés par numéros, avec présence du vert/jaune pour le conducteur de protection. Ce repérage simplifie l’organisation des circuits et limite les erreurs lors de la mise en œuvre ou des opérations de maintenance. Sur des installations de commande où plusieurs liaisons cohabitent, cette lecture plus claire des conducteurs aide à accélérer les interventions, aussi bien en montage initial qu’en reprise de câblage.

Gaine extérieure PVC grise et structure sans blindage pour les usages de commande courants

La gaine extérieure en PVC gris protège l’ensemble et correspond aux usages classiques des câbles LIYY en environnement de câblage industriel ou tertiaire. Ce modèle est sans blindage global, ce qui le destine avant tout aux applications de commande et de liaison où un écran n’est pas exigé. Sa géométrie ronde favorise un cheminement régulier dans les goulottes, gaines et passages techniques, avec un encombrement cohérent pour une section 3 x 1 mm².

Classement Cca s3 d2 a3 pour les installations nécessitant un câble de réaction au feu identifiée

Ce câble de commande 300/500 V bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec indices s3, d2 et a3. Pour le choix d’un câble LIYY Cca, cette information est essentielle lorsque le projet impose une identification claire des performances au feu du produit. Elle permet de sélectionner une référence adaptée aux environnements où le classement CPR du câble doit être pris en compte dans la composition de l’installation.

Tension nominale 300/500 V et tenue en température adaptée aux usages fixes

Avec une tension nominale Uo/U de 300/500 V, ce câble LIYY 3G1 mm² convient aux circuits de commande et de signalisation correspondants. Il accepte une température de pose comprise entre -5 et 70 °C et une plage de service statique de -15 à 70 °C. Ces valeurs en font une solution pertinente pour les installations fixes en intérieur, les câblages d’armoires et de coffrets, ainsi que les liaisons de commande demandant une bonne stabilité d’utilisation dans les conditions habituelles d’exploitation.

Rayon de courbure maîtrisé pour une pose propre dans les espaces techniques

Le rayon de courbure minimal est donné à 8 fois le diamètre du câble, avec une valeur admissible d’environ 46,4 mm en usage stationnaire fixe et 87 mm en utilisation flexible ou en mouvement libre. Ces données aident à préparer une pose plus propre et à éviter les contraintes excessives sur le câble lors du passage en angle, dans les goulottes ou à l’entrée des coffrets. Pour l’installateur, c’est un point utile afin d’anticiper correctement l’encombrement et de préserver la régularité du câblage.
