Câble de commande LIYY PVC gris 50G0,75 mm² Cca

Câble de commande LIYY PVC gris 50G0,75 mm² Cca pour câblages multiconducteurs compacts

Ce câble de commande LIYY PVC gris 50G0,75 mm² Cca est conçu pour les installations qui demandent un nombre élevé de conducteurs dans un encombrement maîtrisé. Avec ses 50 conducteurs de 0,75 mm², dont un conducteur de protection, il convient parfaitement aux armoires, équipements de pilotage, circuits de commande, liaisons de signalisation et ensembles techniques nécessitant une identification claire de chaque voie. Sa construction ronde facilite l’intégration dans les chemins de câble, les goulottes et les passages organisés.

Âmes souples en cuivre pour un câblage plus pratique en armoire et en machine

Sa composition en cuivre nu avec âme souple de classe 5 apporte la flexibilité attendue pour les opérations de pose et de raccordement. Ce type de construction est particulièrement adapté aux câblages de commande où la maniabilité compte autant que la densité de conducteurs. Dans un faisceau 50G0,75, cette souplesse aide à guider le câble plus facilement dans les volumes techniques, tout en simplifiant le dressage des conducteurs aux borniers, relais, automates ou interfaces de contrôle.

Repérage numérique des conducteurs pour limiter les erreurs de connexion

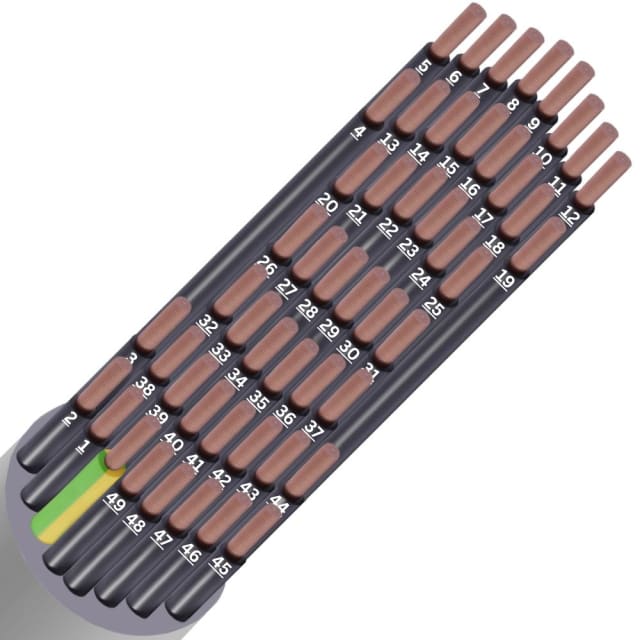

Le repérage par numérotation des conducteurs est un vrai atout sur ce câble LIYY-JZ. Sur une configuration à 50 conducteurs, l’identification visuelle rapide permet de gagner du temps au montage, lors des essais, puis pendant les interventions de maintenance. L’image produit met bien en avant cette logique de repérage, avec une lecture claire des numéros et la présence du conducteur vert/jaune de protection. Pour les tableaux et ensembles de commande complexes, ce marquage réduit les risques d’inversion et améliore la lisibilité du câblage.

Gaine PVC grise Cca pour les environnements techniques intérieurs

La gaine extérieure en PVC gris répond aux usages courants des installations électriques de commande en intérieur. Elle protège le faisceau tout en conservant une présentation sobre et professionnelle dans les armoires, coffrets et équipements industriels ou tertiaires. Ce câble présente une réaction au feu classée Cca, avec classement s3 d2 a3, ce qui en fait une solution adaptée lorsque le choix du câble doit aussi tenir compte de la classification feu indiquée pour le projet. L’ensemble isolation PVC plus gaine PVC assure une structure homogène, pratique pour les applications de commande fixes ou faiblement mobiles.

Caractéristiques dimensionnelles adaptées aux cheminements organisés

Avec un diamètre extérieur approximatif de 19,2 mm, ce câble de commande 50G0,75 mm² offre une forte capacité de conducteurs tout en restant cohérent pour des cheminements structurés. Son poids de 729 kg/km aide à anticiper la manutention, le supportage et le dimensionnement des passages de câble. Pour la pose, le rayon de courbure minimal est de 8 fois le diamètre, avec une valeur admissible d’environ 288 mm en utilisation flexible et 153,6 mm en installation fixe. Ces données sont utiles pour préparer proprement les entrées d’armoires, les virages et les réserves de câblage sans contraindre inutilement le câble.

Tension nominale 300/500 V pour circuits de commande et de signal

Ce câble LIYY est prévu pour une tension nominale Uo/U de 300/500 V. Cette configuration le destine aux circuits de commande, de mesure, de report d’état et de signalisation dans lesquels plusieurs liaisons doivent être regroupées dans une seule gaine. La section de 0,75 mm² représente un bon compromis pour transporter les informations et alimentations de commande tout en conservant une densité élevée de conducteurs dans un même câble.

Plage thermique compatible avec les usages de pose et de service courants

Pour la mise en œuvre, la température de pose indiquée est de -5 à 70 °C. En service statique, la plage d’utilisation s’étend de -15 à 70 °C. Ces valeurs permettent d’envisager ce câble dans de nombreux environnements techniques intérieurs, dès lors que l’installation respecte les conditions de pose et les rayons de courbure recommandés. Pour l’installateur comme pour le tableautier, cela apporte un cadre clair pour choisir un câble de commande souple, multiconducteur et facile à intégrer dans une architecture électrique dense.
