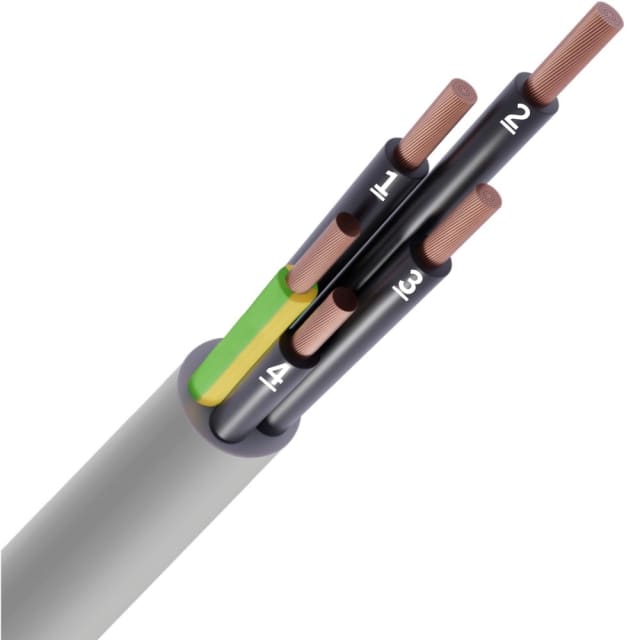

Câble de commande LIYY PVC gris 5G1 mm² Cca numéroté

Câble de commande LIYY PVC gris 5G1 mm² pour câblage de commande et de signal

Ce câble de commande LIYY PVC gris 5G1 mm² est conçu pour les liaisons de commande, de signalisation et d’interconnexion dans les équipements électriques, armoires, automatismes et ensembles techniques. Sa configuration 5G1 intègre 5 conducteurs de 1 mm², dont un conducteur de protection vert/jaune, ce qui le rend adapté aux montages nécessitant à la fois transmission de commande et continuité de terre dans un même câble. Sa gaine grise et sa géométrie ronde facilitent une intégration propre dans les chemins de câbles, coffrets et passages organisés.

Âmes souples en cuivre nu pour une pose plus pratique

Le câble utilise des conducteurs en cuivre nu avec âme souple de classe 5. Cette construction apporte une bonne maniabilité lors du tirage, du passage en goulotte et du raccordement dans les environnements où la souplesse est recherchée. La section nominale de 1 mm² permet de répondre aux besoins courants de commande et de câblage fonctionnel, tout en conservant un encombrement modéré avec un diamètre extérieur d’environ 7,3 mm. Ce format est particulièrement intéressant lorsque l’espace est compté dans les armoires ou les montages compacts.

Repérage numéroté des conducteurs pour un câblage plus lisible

Les 5 conducteurs sont isolés en PVC et identifiés par numéros, avec présence du conducteur de protection. Ce repérage simplifie l’identification des circuits au moment du câblage, des essais et des interventions de maintenance. Pour les applications de commande, cette numérotation est un vrai avantage dès que plusieurs fonctions transitent dans un même câble, car elle aide à limiter les erreurs de raccordement et à accélérer le repérage borne à borne.

Gaine extérieure PVC grise sans blindage pour les installations courantes

Sa gaine extérieure en PVC gris protège l’ensemble tout en conservant la souplesse attendue sur un câble LIYY. La version proposée est sans blindage global, ce qui convient aux installations de commande standard ne nécessitant pas d’écran de protection contre les perturbations électromagnétiques. Ce choix permet de conserver un câble plus simple à mettre en œuvre et plus facile à cheminer dans les applications de câblage interne, de distribution de signaux de commande et de raccordement d’organes électriques.

Classement feu Cca s3 d2 a3 pour les installations exigeant une réaction au feu identifiée

Ce câble de commande LIYY 5G1 mm² bénéficie d’un classement de réaction au feu Cca, avec niveaux s3, d2 et a3. Cette donnée est importante lorsque le projet impose une identification précise du comportement du câble face au feu. Elle permet de sélectionner un câble conforme aux exigences techniques du chantier tout en conservant les caractéristiques attendues d’un LIYY PVC numéroté. Pour l’acheteur professionnel, ce point facilite la comparaison avec les autres variantes de câbles de commande disponibles selon la section, le nombre de conducteurs ou la classe CPR recherchée.

Bon compromis entre compacité, rayon de courbure et conditions de pose

Avec un poids de 99 kg/km, ce câble reste adapté aux installations où l’on cherche un passage propre sans surdimensionner les cheminements. Son rayon de courbure minimal admissible est de 109,5 mm en utilisation flexible et de 58,4 mm en pose fixe, ce qui aide à anticiper correctement le cheminement dans les angles, fonds d’armoire et zones de raccordement. La température de pose de -5 à 70 °C et la température de service statique de -15 à 70 °C permettent son emploi dans de nombreuses configurations techniques courantes, aussi bien pour l’intégration en atelier que pour la mise en œuvre sur site.

Un câble adapté aux armoires, machines et équipements de commande

Ce câble LIYY-JZ est particulièrement indiqué pour le câblage de circuits de commande sur machines, ensembles automatisés, coffrets, tableaux et équipements industriels ou tertiaires. Sa tension nominale de 300/500 V correspond aux usages classiques de cette famille de câbles pour le transport de signaux de commande et d’alimentation fonctionnelle. Le format 5G1 mm² convient bien lorsque plusieurs fonctions doivent être regroupées dans une seule liaison, avec une pose soignée et un repérage clair des conducteurs.
