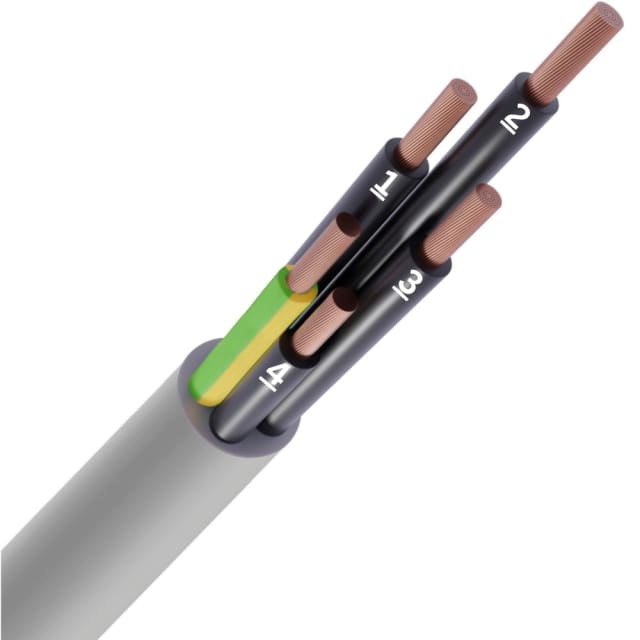

Câble de commande LIYY PVC gris 5G1 mm² Cca JZ

Câble de commande LIYY PVC gris 5G1 mm² Cca JZ pour câblage de commande et d’asservissement

Ce câble de commande LIYY PVC gris 5G1 mm² Cca JZ est conçu pour le raccordement de circuits de commande, de signalisation et d’asservissement lorsque l’on recherche un câble multiconducteur souple, compact et simple à repérer au câblage. Sa configuration 5 conducteurs avec conducteur de protection intégré permet d’alimenter et de piloter différents équipements avec une seule liaison, tout en gardant une implantation propre dans les armoires, coffrets, machines et ensembles techniques.

Composition souple en cuivre pour une mise en œuvre plus pratique

Les 5 âmes en cuivre nu de classe 5 apportent la souplesse attendue pour les passages en cheminement, les entrées de coffret, les liaisons internes et les raccordements sur borniers. Avec une section nominale de 1 mm², ce câble offre un bon compromis entre encombrement, tenue mécanique et facilité de terminaison. Sa structure ronde et son diamètre extérieur d’environ 7,3 mm facilitent également le tirage et l’intégration dans des installations où l’espace reste compté.

Repérage numéroté des conducteurs avec conducteur vert/jaune intégré

La version JZ se distingue par ses conducteurs numérotés associés à un conducteur de protection vert/jaune. Ce repérage rend le câblage plus lisible lors du montage, de la maintenance ou d’une extension d’installation, notamment quand plusieurs fonctions de commande transitent dans le même câble. Pour les professionnels, ce type d’identification permet de gagner en clarté sur les raccordements sans multiplier les faisceaux.

Isolation et gaine PVC grise adaptées aux usages de commande courants

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise conviennent aux applications de commande fixes ou faiblement mobiles. Cette construction est particulièrement appréciée pour les liaisons internes d’équipements, les câblages d’automatisme, les circuits de contrôle et les montages nécessitant un câble non blindé. L’absence de blindage global oriente ce modèle vers les installations où la protection électromagnétique n’est pas le critère prioritaire, au profit d’un câble plus simple à manipuler et plus direct à raccorder.

Classement Cca pour les installations exigeant une réaction au feu identifiée

Ce câble LIYY 5G1 mm² bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec performances déclarées s3, d2 et a3. Pour l’installateur, cela signifie un câble de commande disposant d’un niveau de classification clairement défini pour les projets où ce critère entre dans le choix du produit. C’est un point important pour sélectionner un câble cohérent avec les exigences techniques du chantier, tout en conservant une structure LIYY souple et facile à déployer.

Caractéristiques électriques et dimensions utiles au choix du bon câble

Avec une tension nominale de 300/500 V, ce câble répond aux besoins classiques des circuits de commande et de liaison technique. Son poids d’environ 99 kg/km aide à anticiper la manutention sur chantier ou en atelier, tandis que son rayon de courbure minimal de 8 fois le diamètre constitue une donnée utile pour préparer les passages et éviter des contraintes excessives à la pose. En utilisation flexible, le rayon minimal admissible est de 109,5 mm, et de 58,4 mm en pose fixe, ce qui aide à sécuriser les trajectoires dans les espaces réduits.

Plage de température adaptée aux environnements techniques usuels

Ce câble de commande PVC gris accepte une température de pose de -5 à 70 °C. En service statique, sa plage d’utilisation s’étend de -15 à 70 °C, ce qui le rend adapté à de nombreux environnements techniques courants en intérieur, en armoire ou au sein d’ensembles industriels. Ces valeurs permettent de vérifier rapidement la compatibilité du câble avec les conditions d’installation prévues, aussi bien lors d’un premier équipement que pour un remplacement à l’identique.

Un format pertinent pour les armoires, coffrets et liaisons multiconducteurs compactes

Grâce à sa section 5G1 mm², à sa gaine grise et à son repérage numéroté, ce câble de commande LIYY JZ s’adresse aux professionnels qui recherchent une liaison multiconducteur souple pour piloter, distribuer ou remonter des informations entre différents organes électriques. Il convient particulièrement aux armoires de commande, coffrets d’automatisme, ensembles électrotechniques et câblages de machines où l’on souhaite réunir plusieurs conducteurs dans un seul câble, avec une lecture claire des circuits et un encombrement maîtrisé.
