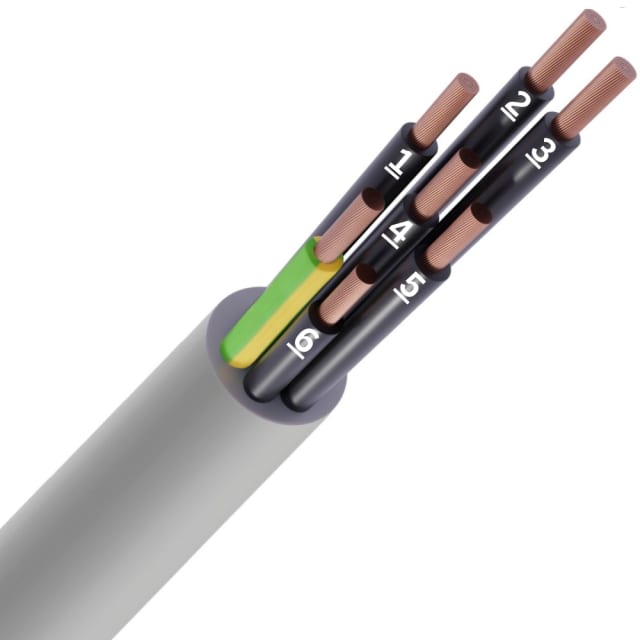

Câble de commande LIYY PVC gris numéroté 7G1 mm² Cca

Câble de commande LIYY PVC gris numéroté 7G1 mm² Cca pour câblages de contrôle

Ce câble de commande LIYY 7G1 mm² convient aux liaisons de commande, de signalisation et d’alimentation de circuits auxiliaires dans les armoires, équipements industriels, automatismes et ensembles électrotechniques. Sa construction ronde avec gaine extérieure grise en PVC facilite un cheminement propre dans les installations fixes ou dans les zones nécessitant une certaine souplesse de mise en œuvre. Avec ses 7 conducteurs dont un conducteur de protection, il répond aux besoins de câblage de commandes multiconducteurs lorsque l’identification claire des circuits est essentielle.

Âmes souples en cuivre nu pour une pose plus pratique

Le câble est composé de conducteurs en cuivre nu de section nominale 1 mm², avec une âme de classe 5 souple. Cette conception apporte une bonne maniabilité lors du passage en coffret, en goulotte ou en machine, tout en simplifiant le raccordement sur bornes adaptées. L’isolant PVC de chaque conducteur contribue à une organisation nette des circuits internes, tandis que la souplesse de l’ensemble aide à suivre les contraintes de câblage sans recourir à un câble excessivement rigide.

Repérage numéroté des 7 conducteurs avec conducteur de protection

Les 7 conducteurs sont identifiés par numérotation, ce qui permet de gagner du temps lors du câblage, des contrôles et des opérations de maintenance. Ce repérage est particulièrement utile sur les installations comportant plusieurs ordres, retours d’information ou fonctions de pilotage. La présence d’un conducteur de protection intégré constitue un atout pour les montages nécessitant à la fois des conducteurs actifs et une continuité de protection au sein du même câble.

Gaine PVC grise et format compact pour intégration en armoire ou machine

Sa gaine extérieure en PVC gris et son diamètre extérieur approximatif de 7,9 mm permettent une intégration soignée dans les armoires électriques, tableaux, chemins réservés aux commandes et équipements compacts. Le câble est non blindé, ce qui le destine aux applications de commande où aucun blindage global n’est requis. Son poids indicatif de 132 kg/km donne une idée utile pour la manutention, le dimensionnement logistique et la préparation des approvisionnements sur chantier ou en atelier.

Classement feu Cca s3 d2 a3 pour environnements exigeant une réaction au feu définie

Ce câble LIYY dispose d’un classement de réaction au feu Cca selon EN 13501-6, avec indices s3, d2 et a3. Il constitue ainsi une solution adaptée lorsque le choix du câble doit tenir compte d’un niveau de performance déclaré en matière de comportement au feu. Cette caractéristique est à vérifier projet par projet selon les exigences de l’installation, mais elle représente déjà un critère de sélection important pour les intégrateurs, tableautiers et installateurs souhaitant un câble de commande identifié avec précision sur cet aspect.

Tension 300/500 V adaptée aux circuits de commande et auxiliaires

Avec une tension nominale Uo/U de 300/500 V, ce câble est conçu pour les circuits de commande, de mesure et de liaison interne d’équipements. Cette plage d’utilisation correspond bien aux besoins courants des automatismes, capteurs, organes de commande, relais et circuits auxiliaires. Le format 7G1 mm² offre un bon compromis entre capacité de raccordement, encombrement maîtrisé et polyvalence dans les ensembles multiconducteurs.

Rayon de courbure et températures de service à prendre en compte à la pose

Pour une installation durable et une mise en œuvre propre, il convient de respecter un rayon de courbure minimal de 8 fois le diamètre du câble. Les valeurs indicatives annoncées sont de 118,5 mm en utilisation flexible ou en mouvement libre, et de 63,2 mm en pose stationnaire. La température de pose est donnée de -5 à 70 °C, avec une température de service statique de -15 à 70 °C. Ces données sont essentielles pour choisir ce câble LIYY PVC gris numéroté dans les bonnes conditions d’exploitation et éviter toute contrainte excessive lors du tirage ou du façonnage.
