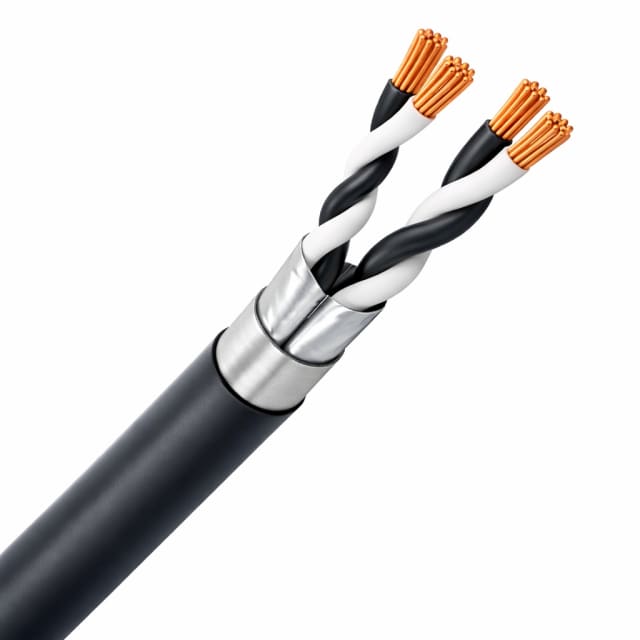

Câble blindé RE-2Y(St)Y-PiMF 2 paires 0,75 mm² noir

Câble blindé RE-2Y(St)Y-PiMF 2 paires 0,75 mm² pour transmission de signaux en environnement perturbé

Ce câble blindé RE-2Y(St)Y-PiMF 2 paires 0,75 mm² noir est conçu pour le transport de signaux de mesure, de commande et d’information lorsque la stabilité de transmission doit être préservée face aux perturbations électromagnétiques. Sa construction par paires torsadées avec blindage par paire et blindage global en feuille aide à limiter les interférences entre circuits et les influences extérieures. Il s’intègre particulièrement bien dans les installations de commande, de sécurité et de câblage bus où la lisibilité du signal et l’organisation des conducteurs sont importantes.

Construction PiMF avec blindage par paire et blindage global

Sa structure 2x2x0,75 mm² comprend 4 conducteurs en cuivre nu, assemblés en 2 paires. Chaque paire dispose de son propre blindage en feuille, complété par un blindage global également en feuille, avec fil de continuité pour faciliter la mise à la terre fonctionnelle du blindage. Cette architecture PiMF est recherchée dans les applications instrumentées et de commande, car elle contribue à mieux séparer les signaux circulant sur chaque paire tout en renforçant la protection d’ensemble du câble.

Section 0,75 mm² et âme câblée pour les circuits de commande

Avec une section nominale de 0,75 mm² par conducteur et une âme de classe 2 câblée, ce câble offre un bon compromis entre tenue mécanique, facilité de raccordement et capacité de transport des signaux. Le conducteur en cuivre nu favorise une connexion adaptée aux équipements de contrôle, d’automatisme et de sécurité. L’identification des conducteurs par couleur et chiffres simplifie le repérage au moment du câblage, ce qui aide à gagner du temps lors de l’installation et des opérations de maintenance.

Isolation PE et gaine PVC noire pour une pose polyvalente

L’isolation principale en polyéthylène (PE) participe à la bonne tenue électrique des conducteurs, tandis que la gaine extérieure en PVC noir protège l’ensemble dans une géométrie ronde propre et régulière. Ce format rond, avec un diamètre extérieur d’environ 10,32 mm, facilite le passage dans les cheminements, les goulottes ou les zones techniques où un câble bien formé est préférable. La couleur noire convient aux installations où une finition discrète et technique est recherchée.

Comportement au feu classé Cca s3 d2 a3

Ce câble RE-2Y(St)Y-PiMF bénéficie d’un classement de réaction au feu Cca, avec indices s3, d2 et a3. Il répond ainsi aux besoins des chantiers et équipements où le comportement du câble en cas d’incident fait partie des critères de sélection. Cette donnée est à prendre en compte dès la conception de l’installation pour choisir un câble compatible avec les contraintes du projet, sans compromis sur la fonction de blindage et de transmission des signaux.

Souplesse de mise en œuvre et contraintes d’installation maîtrisées

Son rayon de courbure minimal est de 10 fois le diamètre extérieur, ce qui donne une indication claire pour une pose correcte sans contraindre excessivement la structure interne. Avec un poids d’environ 122 kg/km, ce câble reste adapté aux déploiements organisés en coffret, armoire, chemin de câble ou liaison entre équipements. Sa tension nominale U de 300 V et sa plage de température statique de -30 à 90 °C permettent de l’envisager dans de nombreux contextes techniques de commande et de signalisation.

Un câble adapté aux réseaux de commande, sécurité et instrumentation

Grâce à ses 2 paires blindées individuellement, ce câble est pertinent pour les liaisons de commande, les transmissions de signaux analogiques ou numériques, certains réseaux bus, ainsi que les circuits de sécurité nécessitant une bonne séparation des voies. Il convient lorsque l’on recherche un câble 2 paires 0,75 mm² avec blindage renforcé, gaine noire et structure pensée pour limiter les perturbations. Pour l’installateur comme pour le mainteneur, il apporte une solution claire, technique et cohérente pour les raccordements sensibles.
