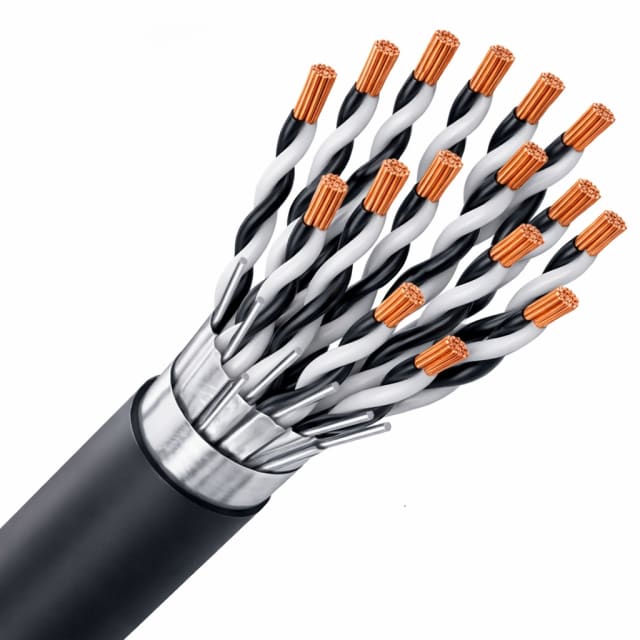

Câble blindé RE-2Y(St)Y-PiMF 16x2x0,75 Cca noir

Câble blindé RE-2Y(St)Y-PiMF 16x2x0,75 Cca noir pour transmissions de commande et de sécurité

Ce câble blindé RE-2Y(St)Y-PiMF 16x2x0,75 Cca noir est conçu pour les liaisons de commande, de signalisation et de bus nécessitant une organisation claire des circuits et une bonne maîtrise des perturbations électromagnétiques. Sa construction en 16 paires, soit 32 conducteurs au total, permet de raccorder plusieurs voies dans un seul câble tout en conservant une architecture adaptée aux installations techniques, aux automatismes et aux réseaux de sécurité.

Construction par paires avec isolation PE pour une transmission stable

Chaque conducteur en cuivre nu de section nominale 0,75 mm² bénéficie d’une âme câblée de classe 2, offrant un bon compromis entre tenue mécanique et facilité de mise en œuvre. L’assemblage par paires avec isolation principale en polyéthylène (PE) est particulièrement adapté aux applications de transmission de données et de signaux, en limitant les interactions entre circuits. L’identification par couleurs et chiffres facilite le repérage lors du câblage, des essais et des opérations de maintenance.

Double blindage paire par paire et blindage global contre les interférences

La conception PiMF intègre un blindage par paire complété par un blindage global par feuille. Cette structure est recherchée dans les environnements où circulent des signaux sensibles, car elle aide à réduire les influences parasites entre les paires ainsi que les perturbations extérieures. La présence d’un fil de continuité simplifie en outre la gestion de la continuité de blindage lors du raccordement, pour une installation plus nette et mieux organisée en coffret, armoire ou cheminement technique.

Gaine extérieure PVC noire et format rond pour une pose propre

Sa gaine extérieure en PVC noir protège l’ensemble du faisceau dans un format rond d’environ 21,81 mm de diamètre. Cette géométrie favorise un passage régulier dans les parcours de câbles et une intégration homogène dans les installations de commande et de sécurité. Avec un poids indicatif de 564 kg/km, ce modèle se positionne sur une construction dense et structurée, adaptée aux infrastructures où le nombre de paires et le blindage jouent un rôle central.

Classement Cca s3 d2 a3 pour les installations exigeant un câble CPR identifié

Ce câble RE-2Y(St)Y-PiMF est classé Cca selon l’EN 13501-6, avec les indices s3, d2 et a3. Ce marquage permet d’identifier clairement son comportement de réaction au feu dans les projets où le niveau CPR du câble fait partie des critères de sélection. Pour un acheteur professionnel, cette information est essentielle afin de choisir une référence cohérente avec les contraintes du chantier, la nature des locaux et les prescriptions techniques du dossier.

Souplesse d’intégration en installation fixe

Prévu pour une tension nominale de 300 V, ce câble convient aux usages de transmission et de commande en pose fixe. Il accepte une plage de température de service statique de -30 à 90 °C, ce qui élargit ses possibilités d’intégration dans de nombreux environnements techniques. Son rayon de courbure minimal de 10 fois le diamètre extérieur aide à anticiper correctement le cheminement, notamment dans les armoires, goulottes, passages en angle et réservations techniques.

Un choix pertinent pour centraliser plusieurs circuits de signaux

Avec ses 16 paires blindées individuellement et globalement, ce câble noir répond aux besoins des installations qui demandent de regrouper plusieurs liaisons de signaux dans une seule référence. Il convient particulièrement lorsque la lisibilité du câblage, la séparation fonctionnelle des paires et la limitation des perturbations sont recherchées. Pour des systèmes de commande, de supervision ou de sécurité, il apporte une solution technique structurée, pensée pour les raccordements multivoies en environnement professionnel.
