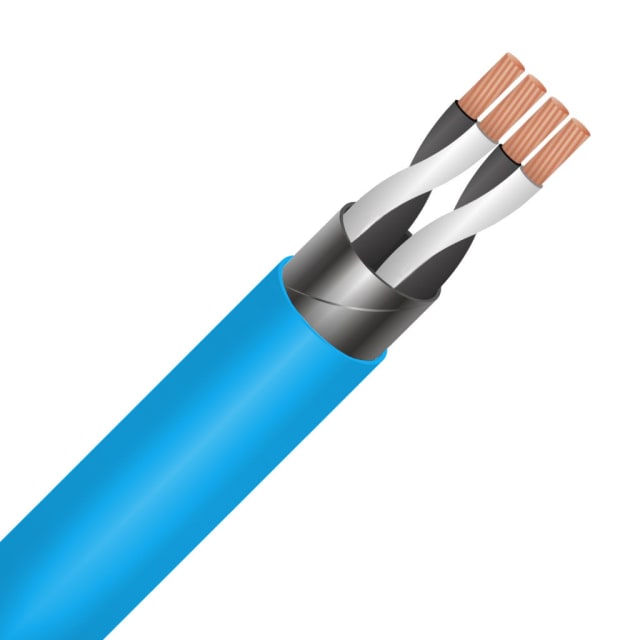

Câble instrumentation blindé PE/PVC Cca 4x2x1,3 RE-2Y(St)Y

Câble instrumentation blindé 4x2x1,3 pour transmission de signaux en environnement technique

Le câble instrumentation blindé PE/PVC Cca 4x2x1,3 RE-2Y(St)Y est conçu pour la transmission de signaux et de données basse fréquence dans les circuits de mesure, de commande et de régulation. Sa construction en 4 paires permet de gérer plusieurs liaisons dans un même cheminement tout en conservant une organisation claire des conducteurs. Ce format est particulièrement adapté aux installations techniques où la stabilité des échanges de signaux et la bonne séparation des voies sont recherchées.

Construction par paires avec conducteurs cuivre classe 2

Ce câble intègre 8 conducteurs en cuivre nu, organisés par paires, avec une âme de classe 2 câblée. Cette conception offre un bon compromis entre tenue mécanique, facilité de raccordement et régularité de la liaison. La section nominale de 1,3 mm² convient aux applications d’instrumentation et de contrôle nécessitant une section généreuse pour les signaux, avec un repérage des conducteurs par nombres pour simplifier l’identification lors du câblage, de la maintenance ou des extensions d’installation.

Isolation PE et blindage global pour limiter les perturbations

L’isolation principale en polyéthylène (PE) participe à la bonne tenue électrique du câble, tandis que le blindage global par feuille contribue à réduire l’influence des perturbations électromagnétiques sur les signaux transportés. Cette architecture RE-2Y(St)Y est bien adaptée aux armoires, interfaces machine, réseaux de commande et boucles de mesure où la maîtrise des interférences est un point important. Le blindage global protège l’ensemble des paires et convient aux montages où l’on recherche une solution compacte et structurée.

Gaine extérieure PVC bleue pour un repérage rapide sur chantier

Sa gaine extérieure en PVC de couleur bleue facilite le repérage visuel dans les installations comportant plusieurs familles de câbles. Ce détail est utile dans les cheminements techniques, coffrets, locaux d’automatisme ou réseaux de sécurité où l’identification rapide fait gagner du temps à la pose comme au dépannage. Le diamètre extérieur approximatif de 13,67 mm reste cohérent avec une intégration en goulotte, sur chemin de câble ou dans des passages dédiés aux liaisons de contrôle.

Classement Cca pour les projets exigeant une réaction au feu définie

Ce modèle dispose d’un classement de réaction au feu Cca avec niveaux s3, d2 et a3. Il répond ainsi aux projets où le choix du câble doit tenir compte d’un niveau de performance feu clairement identifié. Pour l’installateur comme pour le prescripteur, cette caractéristique permet de sélectionner un câble instrumentation blindé PE/PVC en adéquation avec les exigences du chantier, sans se limiter à une désignation générique. C’est un point de choix utile pour les bâtiments techniques, les ensembles tertiaires et les infrastructures intégrant des circuits de commande et de sécurité.

Pose, courbure et tenue en service pour les installations fixes

Prévu pour une tension nominale de 300 V, ce câble est destiné aux installations fixes de transmission de signaux. Il accepte une température de pose de -5 à 50 °C, ce qui facilite son intégration dans de nombreuses conditions de chantier. En service statique, sa plage de température de -30 à 90 °C lui permet d’être utilisé dans des environnements thermiques variés. Son rayon de courbure minimal de 10 fois le diamètre extérieur aide à préparer des cheminements propres et à préserver la géométrie interne du câble lors de la mise en œuvre.

Un format 4 paires pertinent pour commande, mesure et sécurité

Avec ses 4 paires, ce câble répond efficacement aux besoins de remontée d’informations, de liaison entre équipements, de transmission de signaux de capteurs ou d’interconnexion de circuits de commande. Il trouve naturellement sa place dans les systèmes d’instrumentation, les installations industrielles, les ensembles de supervision et certains réseaux de sécurité ou de contrôle technique. Son poids de 243 kg/km donne une indication utile pour anticiper la manutention, les longueurs à tirer et l’organisation du chantier sur les installations de moyenne ou grande étendue.
