Tableaux, protections et distribution électrique

Le disjoncteur protège un circuit contre la surcharge et le court-circuit. La protection différentielle, elle, détecte une fuite de courant vers la terre pour protéger les personnes. Dans un tableau, les deux sont souvent complémentaires : le différentiel en tête de groupe, puis un disjoncteur pour chaque circuit.

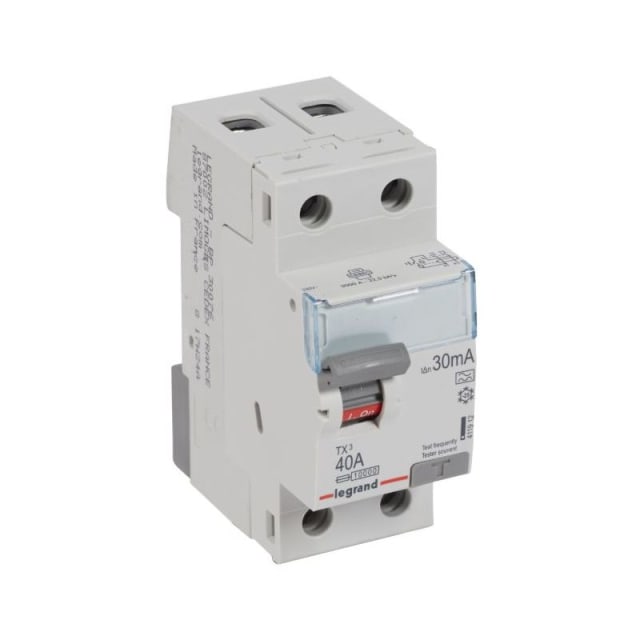

Si vous protégez plusieurs circuits d’un même groupe, l’interrupteur différentiel est généralement le bon choix. Si vous voulez une protection individualisée d’un circuit, le disjoncteur différentiel est plus adapté. Le choix dépend surtout du niveau de sélectivité recherché et du nombre de départs à organiser.

Choisissez d’abord la tension exigée par les équipements à alimenter. Le 12 V sert souvent aux petits automatismes, au contrôle d’accès ou à certains accessoires. Le 24 V est très courant pour l’automatisme, la commande et de nombreux modules de tableau. Le bus KNX nécessite une alimentation dédiée, conçue pour cette architecture.

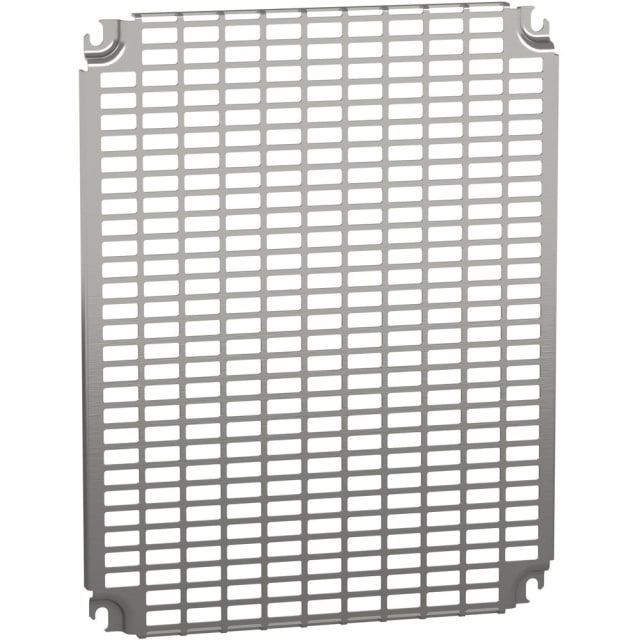

Dès qu’il faut intégrer beaucoup d’appareils, des équipements de plus forte puissance, ou prévoir de la place pour l’évolution. Une armoire apporte plus de volume, une meilleure organisation du câblage et, selon les besoins, une meilleure tenue à l’environnement, à la chaleur ou à l’extérieur.

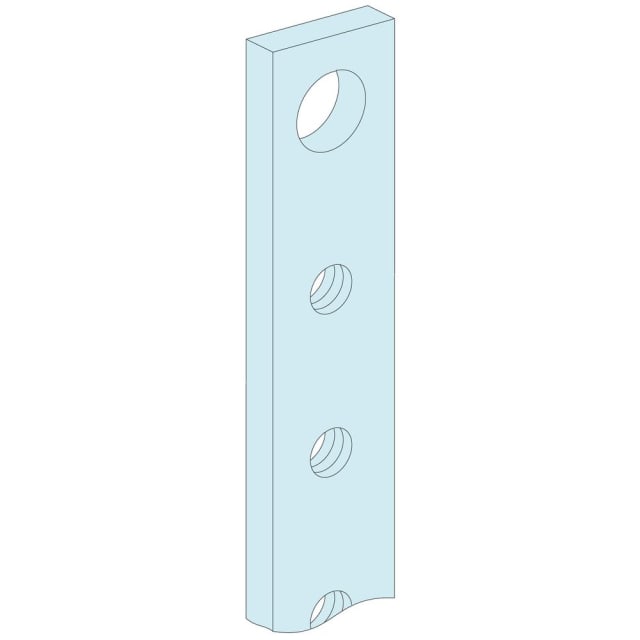

Vérifiez la compatibilité avec le format de montage, le nombre de modules à alimenter, le calibre admissible et le type de raccordement. Le but est d’assurer une distribution propre, fiable et évolutive, sans échauffement ni bricolage dans le coffret.

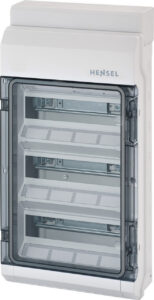

Un tableau encastré est intégré dans le mur pour un rendu plus discret. Un tableau en saillie se pose en apparent et est souvent plus simple à installer ou à agrandir. Le choix dépend surtout de la place disponible, de l’esthétique et des contraintes de chantier.

Parce qu’un coffret trop chargé ou mal ventilé peut chauffer, ce qui réduit le confort d’exploitation et peut fatiguer les composants. La ventilation ou les accessoires thermiques deviennent utiles quand il y a beaucoup d’appareils modulaires, des alimentations, ou une forte densité de câblage.

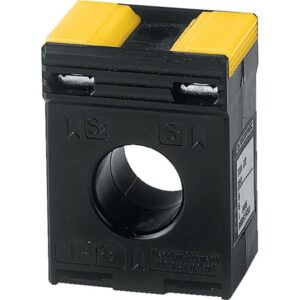

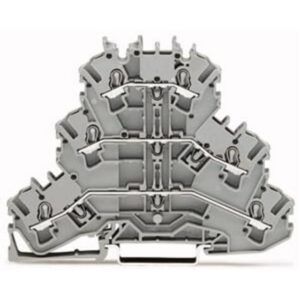

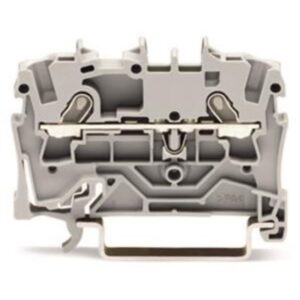

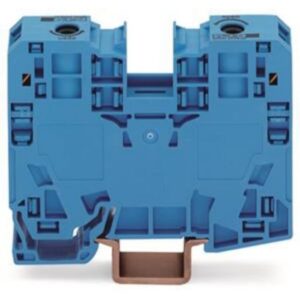

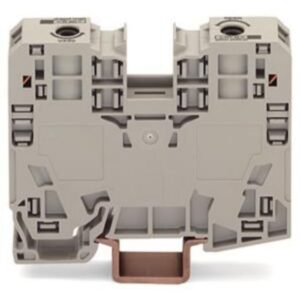

Elles servent à répartir et organiser les conducteurs proprement dans le coffret. Elles facilitent le câblage, le repérage et la maintenance, tout en améliorant la qualité de connexion. C’est utile dès qu’il y a plusieurs départs ou des circuits à reprendre proprement.

Pour ces usages, il faut plutôt des actionneurs modulaires adaptés à la fonction : commutation pour l’éclairage, volet roulant pour les stores, chauffage pour les vannes ou zones de chauffe. Le bon choix dépend du nombre de voies à piloter, de la tension de commande et de l’espace disponible dans le tableau.
